| الاسم التجاري: | Firepower |
| Model Number: | INS500 |
| الـ MOQ: | 1 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 100 / شهر |
الألياف الضوئية بواسطة مقياس التسارع الجيروسكوبي عالي الدقة للألياف البصرية ذات الحلقة المغلقة ومستقبل GNSS المتطور

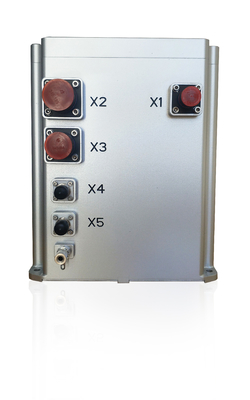

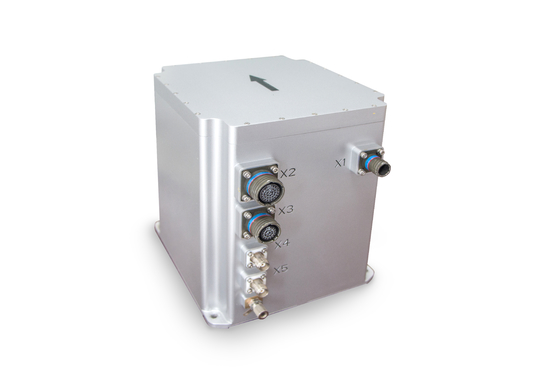

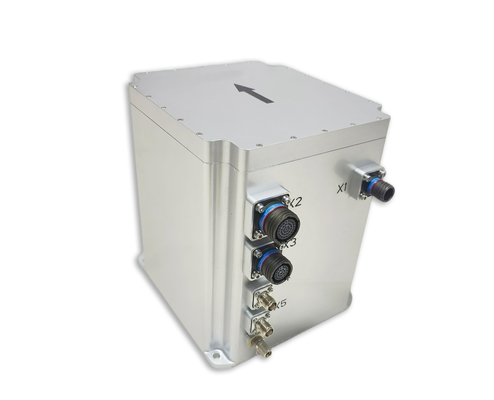

نظام الملاحة المتكامل للألياف INS500 ("الإضافات") بواسطة الحلقة المغلقة على أساس الدوران عالي الدقة للألياف البصرية ومقياس التسارع ولوحات مستقبل GNSS المتطورة ، والتنقل من خلال خوارزمية اندماج وفك أجهزة الاستشعار المتعددة ، مما يوفر موضع تنقل عالي الدقة والسرعة والموضع المعلومات ، مثل تلبية متطلبات القياس والتحكم عالي الدقة ، وتشمل مجالات التطبيق الرئيسية ما يلي: يحتوي النظام على وضع ملاحة متكامل بالقصور الذاتي / عبر الأقمار الصناعية ووضع بالقصور الذاتي الخالص.
عندما يكون GNSS غير صالح ، يمكنه الدخول في وضع القصور الذاتي الخالص (أي ، لم يتم إجراء اندماج GPS مطلقًا بعد تشغيل الطاقة ، وإذا فُقد الاندماج مرة أخرى ، فإنه ينتمي إلى وضع التنقل المتكامل).بعد البدء ، لديها وظيفة دقيقة لقياس الموقف ، ويمكنها إخراج مسار لفة الملعب ، ويمكن أن يؤدي القصور الذاتي الخالص إلى البحث الثابت في الشمال.
| العناصر | شروط الاختبار | A0 المؤشرات | مؤشرات B0 |
| دقة تحديد الموقع | نقطة واحدة صالحة | 1.2 م (RMS) | 1.2 م (RMS) |
| GNSSValid ، RTK | 2 سم + 1 جزء في المليون (RMS) | 2 سم + 1 جزء في المليون (RMS) | |
| الاحتفاظ بالمركز (فشل GNSS) | 1.5 نانومتر / ساعة (50٪ CEP) ، 5 نانومتر / 2 ساعة (50٪ CEP) | 0.8nm / h (CEP) ، 3.0nm / 3h (CEP) | |
| تتجه الدقة | الشمال تسعى إلى الذات |
0.1 درجة × ثانية (لاتي) ، * لاتي: خط العرض (RMS) ، 10 دقائق |
0.06 درجة × ثانية (لاتي) ، محاذاة ثابتة للقاعدة 5 دقائق ؛ 0.03 درجة × ثانية (لاتي) ، محاذاة ثابتة للقاعدة 5 دقائق ؛ * لاتي: خط العرض (RMS) |
| حفظ الدورة (فشل GNSS) | 0.05 درجة / ساعة (RMS) ، 0.1 درجة / 2 ساعة (RMS) | 0.02 درجة / ساعة (RMS) ، 0.05 درجة / 3 ساعات (RMS) | |
| دقة الموقف | GNSS صالح | 0.03 درجة (RMS) | 0.01 درجة (RMS) |
| الموقف القابضة (فشل GNSS) | 0.02 درجة / ساعة (RMS) ، 0.06 درجة / 2 ساعة (RMS) | 0.01 ° / ساعة (RMS) ، 0.03 ° / 3 ساعات (RMS) | |
| دقة السرعة | GNSS صالح ، نقطة واحدة L1 / L2 | 0.1 م / ث (RMS) | 0.1 م / ث (RMS) |
| الاحتفاظ بالسرعة (فشل GNSS) | 2 م / ث / ساعة (RMS) ، 5 م / ث / 2 س (RMS) | 0.8 م / ث / ساعة (RMS) ، 3 م / ث / 3 س (RMS) | |
| الألياف الجيروسكوبية الضوئية | نطاق القياس | ± 400 درجة / ثانية | ± 400 درجة / ثانية |
| استقرار التحيز | ≤0.02 درجة / ساعة | ≤0.01 درجة / ساعة | |
| مقياس التسارع المرن الكوارتز | نطاق القياس | ± 20 جرام | ± 20 جرام |
| استقرار التحيز | ≤50 ميكروغرام (متوسط 10 ثوانٍ) | 20 ميكروغرام (10 ثوانٍ) | |
| واجهة الاتصالات | RS422 | 6ways معدل الباود يتراوح من 9.6 كيلو بايت في الثانية إلى 921.6 كيلو بايت في الثانية.معدل الباود الافتراضي هو 115.2 كيلو بايت في الثانية ، والحد الأقصى للتردد هو 1000 هرتز (البيانات الأولية) ، والتردد الافتراضي هو 200 هرتز | |
| RS232 | طريقة واحدةيتراوح معدل الباود من 9.6 كيلو بايت في الثانية إلى 921.6 كيلو بايت في الثانية.معدل الباود الافتراضي هو 115.2 كيلو بايت في الثانية ، والحد الأقصى للتردد هو 1000 هرتز (البيانات الأولية) ، والتردد الافتراضي هو 200 هرتز | ||
| الخصائص الكهربائية | الجهد االكهربى | 24 ～ 36VDC | |
| استهلاك الطاقة | ≤30 واط | ||
| الخصائص الهيكلية | البعد | 199 مم × 180 مم × 219.5 مم | |
| وزن | 6.5 كجم | ≤7.5 كجم (غير جوي) ≤6.5 كجم (طيران اختياري) | |
| بيئة | درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية ~ +65 درجة مئوية | ||
| الاهتزاز (مع التخميد) | 5 ~ 2000 هرتز ، 6.06 جرام | ||
| التأثير (مع امتصاص الصدمات) | 30 جم ، 11 مللي ثانية | ||
| مصداقية | حياة | > 15 سنة | |
| وقت العمل المستمر | > 24 ساعة | ||
