| اسم العلامة التجارية: | AVIC |
| رقم الطراز: | جي اي 300ا |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 50 / شهر |

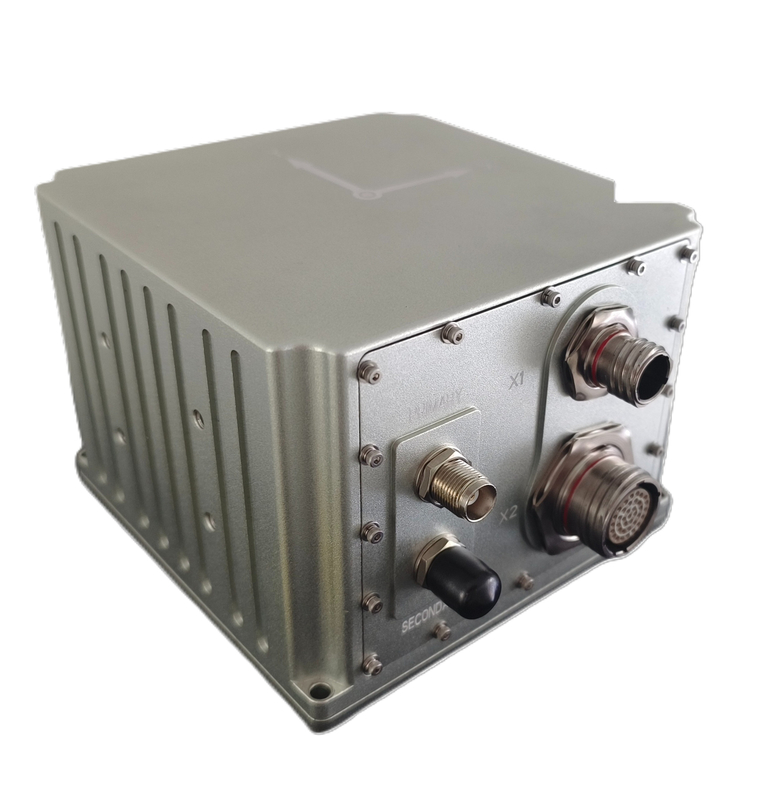

نظام الملاحة المتكامل مع الألياف الجيرو ومسرع Mems
وصف المنتج
يعتمد نظام الملاحة المتكامل للألياف البصرية GI300A على جهاز تحريك ذو حلقة مغلقة ذو ألياف بصرية فعالة من حيث التكلفة، ومقياس التسارع، ولوحة استقبال GNSS عالية الجودة.يتم تنفيذها من خلال الاندماج متعدد المستشعرات وخوارزميات حسابات الملاحة، تلبية متطلبات القياس الدقيقة لمعلومات الموقف والاتجاه والموقع في تطبيقات مثل أنظمة القياس المتنقلة عالية الدقة والمركبات الجوية الكبيرة غير المأهولة.
خصائص المنتج
المعلم التقني
| المعلم | المؤشرات التقنية | |
| دقة الموقع | نقطة واحدة (RMS) | 1.2م |
| RTK ((RMS) | 2 سم + 1 ppm | |
| ما بعد المعالجة (RMS) | 1 سم + 1 جزء في المئة | |
| دقة فقدان القفل (CEP) | 10 م، فقدان القفل لمدة 30 ثانية | |
| عميقة/متذبذبة/متصاعدة | 5 سم أو 5% | |
| عنوان (RMS) | هوائي واحد | 0.1°2 |
| هوائي مزدوج | 0.1 ° (الخط الأساسي ≥ 2 م) | |
| ما بعد المعالجة | 0.02 درجة | |
| دقة الاحتفاظ بخسارة القفل | 0.5 درجة، خارج القفل لمدة 30 دقيقة | |
| الشمال الذاتي يبحث عن الدقة | 1 ° SecL، محاذاة لمدة 15 دقيقة 3 | |
| الموقف (RMS) | هوائي واحد | 0.02 درجة |
| هوائي مزدوج | 0.02 درجة | |
| ما بعد المعالجة | 0.015 درجة | |
| دقة الاحتفاظ بخسارة القفل | 0.5 درجة، خارج القفل لمدة 30 دقيقة | |
| دقة السرعة الأفقية | 0.05m/s | |
| دقة التوقيت | 20s | |
| تردد إخراج البيانات | 200 هرتز4 | |
| الجيروسكوب | النطاق | 400°/s |
| استقرار التحيز الصفري | 0.3°/h5 | |
| عامل الحجم | 100 جزء في المئة | |
| غير خطية | ||
| المشي العشوائي الزاوي | 0.05°/√hr | |
| عداد التسارع | النطاق | 16 غرام |
| استقرار التحيز الصفري | 50ug5 | |
| عامل الحجم | 100 جزء في المئة | |
| غير خطية | ||
| السرعة المشي العشوائي | 0.01m/s/√hr | |
| الأبعاد الفيزيائية والخصائص الكهربائية | الأبعاد الكلية | 138.5 ملم × 136.5 ملم × 102 ملم |
| الوزن | < 2.7 كجم (بدون كابل) | |
| الجهد المدخل | 1236VDC | |
| استهلاك الطاقة | < 24 واط (حالة ثابتة) | |
| التخزين | محجوز | |
| المؤشرات البيئية | درجة حرارة العمل | -40°C~+60°C |
| درجة حرارة التخزين | -45 درجة مئوية+70 درجة مئوية | |
| اهتزاز عشوائي | 6.06g 20Hz ~ 2000Hz | |
| MTBF | 30000 ساعة | |
| خصائص الواجهة | PPS، EVENT، RS232، RS422، CAN (اختياري) | |
| منفذ الشبكة (محجوز) | ||
| واجهة الهوائي | ||
| واجهة مستشعر سرعة العجلات | ||
ملاحظة:
1 التوجيه صحيح ؛ 2 يتطلب حالة الطائرة والمناورة ؛ 3 التوجيه في وضعين ، والفرق بين الاتجاهين أكبر من 90 درجة ؛إنتاج القناة الواحدة هو 200 هرتز5 10s المتوسط.
الأبعاد
L138.5mm × W136.5mm × H102mm ((L × W × H)
