| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | جي آي 600 إيه-بي0 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 500 / شهر |
نظام الملاحة الثابتة عالية الأداء لقياس الموقف الدقيق
وصف المنتج

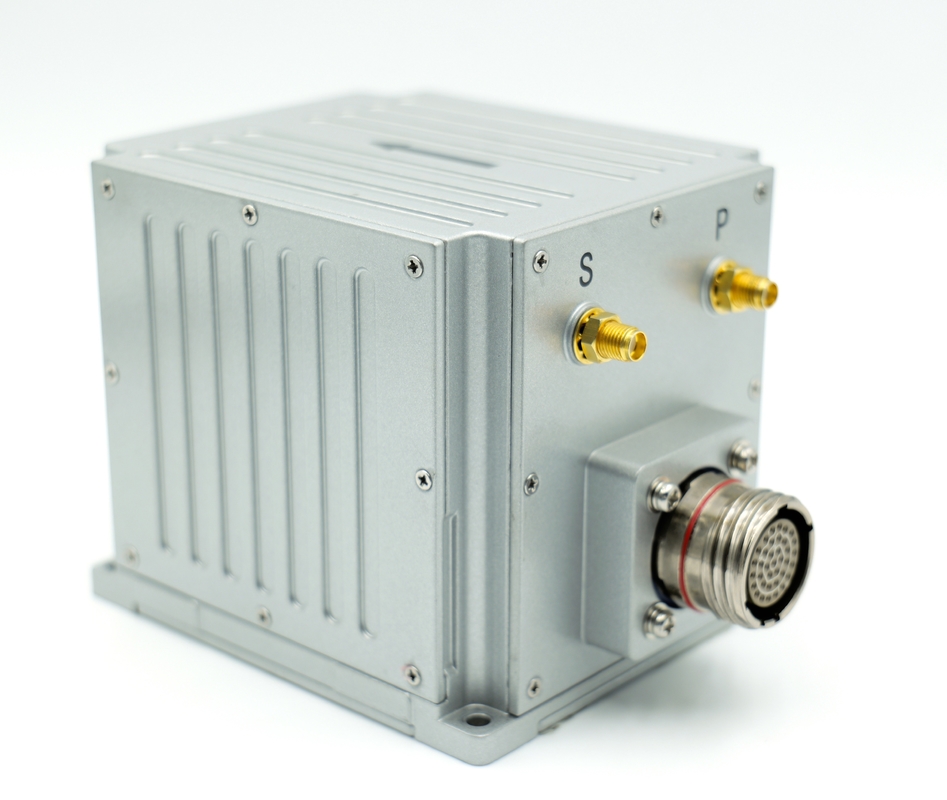

نظام الملاحة المتكامل GI600A-B0 هو نظام الملاحة المتكامل MEMS مدمج مزدوج المحور.أنها تفي بمتطلبات قياس موقف دقيق، والتوجه والموقع وغيرها من المعلومات في مجالات تطبيق أنظمة القياس المتنقلة المتوسطة والعالية الدقة، والمركبات الجوية الكبيرة بدون طيار وما إلى ذلك.
الوظائف الرئيسية
يحتوي النظام على وضع الملاحة الثابتة/القمر الصناعي المتكامل ووضع الثابتة البحتة.
في وضع الملاحة المتكاملة القابلة للعمل/القمر الصناعي، يمكن استخدام معلومات تحديد الموقع الصناعية التي يتلقاها جهاز استقبال GNSS للملاحة المتكاملة، ويمكن استخدام التراجع، والدورة، والموقف،السرعة، يمكن إخراج الوقت وغيرها من معلومات الناقلة. بعد فقدان الإشارة، يتم إخراج الموقف والسرعة والموقف المحسوب من خلال الثبات،حيث يتطلب أن يكون التراجع والطرد دقيقًا، وظيفة الحفاظ على المسار متاحة في وقت قصير، ودقة تحديد الموقع على مستوى المتر متاحة في وقت قصير.
بعد بدء الوضع الثابت (أي أن اندماج نظام تحديد المواقع لم يتم أبدًا بعد تشغيله ، وإذا فقد القفل مرة أخرى بعد اندماجه ، فهو ينتمي إلى وضع الملاحة المتكاملة) ،لديها وظيفة قياس موقف دقيقة، يمكن أن يخرج مسار الارتفاع والانحدار، ويمكن أن يجد الوضع الثابت الشمال بشكل ثابت.
مؤشر الأداء
| المشروع | ظروف الاختبار | المؤشرات |
| دقة الموقع | GNSS صالحة، نقطة واحدة | أفضل من دقة تحديد الموقع عبر الأقمار الصناعية |
| GNSS صالح، RTK | أفضل من دقة تحديد الموقع عبر الأقمار الصناعية | |
| الحفاظ على الموقع الأفقي القادر على الحركة النقي 1 | 4nm/60min ((CEP) | |
| 1nm/30min ((CEP) | ||
| 200m/6min ((CEP)) | ||
| دقة المسار | هوائي مزدوج | 0.2 °/L (RMS) |
| الحيازة | 0.05°/30min ((RMS))0.1°/h ((RMS) 1 | |
| الشمال الذاتي يبحث عن الدقة | 0.3 درجة مئوية، محاذاة 15 دقيقة | |
| دقة الموقف | نظام GNSS صالح | 0.05° ((RMS) |
| الحفاظ على الموقف (فشل GNSS) | 0.05°/30min ((RMS))0.1°/h ((RMS) 1 | |
| الجيروسكوب | نطاق القياس | ± 400°/s |
| استقرار التحيز الصفري | ≤0.3°/h2 | |
| عداد التسارع | نطاق القياس | ± 16 غرام |
| استقرار التحيز الصفري | ≤100μg2 | |
| الأبعاد الفيزيائية والخصائص الكهربائية | الجهد | 10-36 فولت DC |
| استهلاك الطاقة | ≤9 واط | |
| واجهة | RS232 ذو مسارين، RS422 ذو مسارين، PPS ذو مسارين (مستوى LVTTL/422) | |
| الحجم | 110mm × 94mm × 94mm (L، W، H) | |
| الوزن |
≤ 1 كجم |
|
| الخصائص البيئية | درجة حرارة العمل | -40 درجة مئوية + 65 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية +70 درجة مئوية | |
| اهتزاز | 20~2000 هرتز،6.06g3 | |
| التأثير | 30 غرام، 11 ميس3 | |
| مدة الحياة | > 15 سنة | |
| وقت العمل المستمر | >24 ساعة | |
| ملاحظة: | ||
|
||
