| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | GI100C-B0 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 500 / شهر |

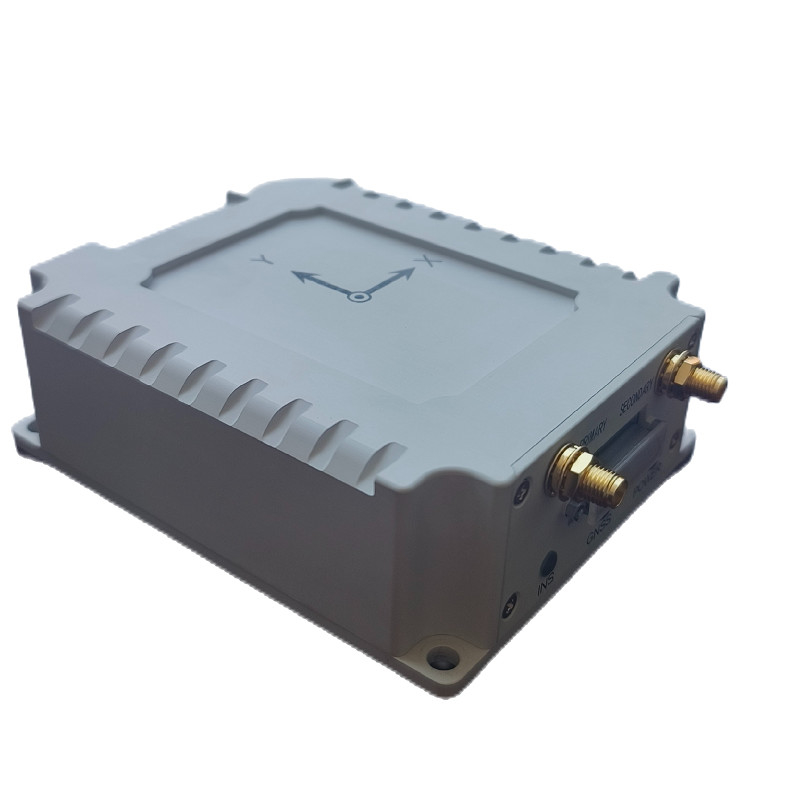

نظام الملاحة الثابتة للقيادة الذاتية (MEMS INS)
وصف المنتج
يتكون نظام الملاحة المتكامل GI100C-B0 من أجهزة استشعار MEMS ولوحة استقبال GNSS متطورة (NovAtel-718D) ،والذي يتم تنفيذه من خلال الاندماج متعدد المستشعرات وخوارزميات حل الملاحةهذا المنتج لديه موثوقية عالية وقوة قابلية التكيف مع البيئة. من خلال مطابقة البرمجيات المختلفة، يمكن استخدام المنتج على نطاق واسع في مجالات مثل الطائرات بدون طيار، المركبات بدون طيار،المسح والخرائط، البوصلات البحرية، منصات مستقرة، والمركبات تحت الماء.
الوظائف الرئيسية
يستخدم نظام الملاحة المتكامل جهاز استقبال GNSS لتلقي معلومات الملاحة عبر الأقمار الصناعية للملاحة المشتركة ، وإخراج مسافة الناقل ، والدوران ، والاتجاه ، والموقف ، والسرعة ، والوقت ، إلخ.بعد فقدان الإشارة، فإنه يخرج الموقف والسرعة والموقف المعلومات من محلول الثبات، ولها وظيفة معينة للحفاظ على دقة الملاحة في وقت قصير. عندما يتم دمجها مع الملاحة،يمكن أن يخرج المعلومات الخام التي يمكن استخدامها لمعالجة ما بعد ليتم معالجتها بواسطة برنامج IE لمعالجة ما بعد NovAtel.
مؤشر الأداء
| المشروع | المؤشرات | |
| دقة المسار | نظام GNSS مزدوج (خط أساسي 2m) | 0.1° ((RMS) |
| نظام GNSS واحد | 0.2° ((RMS) | |
| ما بعد المعالجة | 0.03 درجة ((RMS) | |
| الحفاظ على المسار (فشل GNSS) | 1°/min ((RMS) | |
| دقة الموقف | إصدار إصدار إصدار إصدار | 0.1° ((RMS) |
| مزيج من الجهد العكسي وعدد المسافات (اختياري) | 0.1° ((RMS) | |
| ما بعد المعالجة | 0.02° ((RMS) | |
| الاحتفاظ (فشل نظام GNSS) | 1°/min ((RMS) | |
| دقة الموقع الأفقي | سجل GNSS صالح، نقطة واحدة L1/L2 | 1.2m ((RMS) |
| مزيج من الجهد العكسي وعدد المسافات (اختياري) | 2 ‰ D (D يمثل الكيلومتر، CEP) | |
| RTK | 2 سم + 1ppm ((RMS) | |
| ما بعد المعالجة | 1 سم + 1ppm ((RMS) | |
| فشل نظام GNSS | 1m/10s، 10m/30s، 20m/60s ((RMS) | |
| دقة السرعة الأفقية | سجل GNSS صالح، نقطة واحدة L1/L2 | 0.1m/s ((RMS) |
| مزيج من الجهد العكسي وعدد المسافات (اختياري) | 0.1m/s ((RMS) | |
| مزيج القصور الذاتي/DVL (اختياري) | 0.2m/s ((RMS) | |
| الجيروسكوب | نطاق القياس | ± 450°/s |
| استقرار التحيز الصفري | 2°/ساعة | |
| عداد التسارع | نطاق القياس | ± 16 غرام |
| استقرار التحيز الصفري | 30 ميكروغرام | |
| واجهة الاتصال | RS422 / RS232 | الطريق 7 |
| يمكن (اختياري) | الطريق 1 | |
| معدل البود حتى 1Mbps | ||
| تردد إرسال يصل إلى 200 هرتز | ||
| واجهة الايثرنت | 10 م | |
| إدخال فرق عداد الأقدام (اختياري) | الطريق 2 | |
| سعر السعر | الطريق 1 | |
| الحدث | الطريق 1 | |
| الخصائص الكهربائية | الجهد | 9~36VDC |
| استهلاك الطاقة | ≤10 واط | |
| الذاكرة المدمجة (اختياري) | 16G | |
| الخصائص الهيكلية | الحجم | 117 ملم × 96 ملم × 39.8 ملم |
| الوزن | ≤0.4kg | |
| بيئة الاستخدام | درجة حرارة العمل | -40°C~+60°C |
| درجة حرارة التخزين | -45°C~+65°C | |
| اهتزاز | 5~2000 هرتز,2g | |
| التأثير | 30 غرام، 11 ميس | |
| الموثوقية | MTBF | 30000 ساعة |
| مدة الحياة | > 15 سنة | |
| وقت العمل المستمر | >24 ساعة | |
هيكل المنتج
L117mm x W96mm x H39.8mm ((L x W x H)
