| اسم العلامة التجارية: | AVIC |
| رقم الطراز: | جي اي 300 سي |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 500 / شهر |
جهاز استقبال GNSS عالي المستوى نظام الملاحة الثابتة MEMS للمسح والرسوم البيانية
وصف المنتج
GI300C هو نظام الملاحة القسرية المدمجة مع زراعة الألياف البصرية (FOG) ومسارعات النظام الكهربائي الكهربائي (MEMS) ،يمكن أن تستخدم معلومات GNSS الخارجية الدقيقة للتوقيت والموقع للملاحة الثابتة / الأقمار الصناعية المتكاملةعندما تكون معلومات GNSS الخارجية غير صالحة ، فإن نظام الملاحة الثابتة لديه قدرة عالية على الحفاظ على دقة الملاحة الثابتة البحتة.
التطبيق الرئيسي
الوظيفة الرئيسية
المؤشرات التقنية
| المشروع | ظروف الاختبار | المؤشرات |
| دقة الموقع | نظام GNSS الخارجي صالح، نقطة واحدة | أفضل من دقة تحديد الموقع عبر الأقمار الصناعية الخارجية |
| نظام GNSS الخارجي صالح، RTK | أفضل من دقة تحديد الموقع عبر الأقمار الصناعية الخارجية | |
| الحفاظ على الموقف الأفقي القادر على الحركة النقي① | 100m/5min ((CEP)) | |
| 600m/10min ((CEP) | ||
| 2nm/30min ((CEP) | ||
| الحفاظ على الموقف الأفقي للسرعة الهوائية② | 1nm/30min (CEP) | |
| دقة المسار | هوائي واحد | 0.1°③ |
| هوائي مزدوج | 0.2 °/L (L = الطول الأساسي) (RMS) | |
| الحيازة | 0.3°/30min ((RMS)) ،1°/h ((RMS)) | |
| الشمال الذاتي يبحث عن الدقة | 1 ° SecL، محاذاة 15 دقيقة④ | |
| دقة الموقف | نظام GNSS صالح | 0.02° ((RMS) |
| الحفاظ على الموقف (فشل GNSS) | 0.3°/30min ((RMS)) ،1°/h ((RMS)) | |
| دقة السرعة | سجل GNSS صالح، نقطة واحدة L1/L2 | 0.1m/s ((RMS) |
| نطاق الجيرو | نطاق القياس | ± 400°/s |
| استقرار التحيز الصفري | ≤0.3 درجة في الساعة | |
| عداد التسارع | نطاق القياس | ± 20 غرام |
| استقرار التحيز الصفري | ≤ 100 ميكروغرام | |
| الأبعاد الفيزيائية والخصائص الكهربائية | الجهد | 9-36 فولت DC |
| استهلاك الطاقة | ≤8W | |
| واجهة | 2 قناة RS232، 1 قناة RS422، 1 قناة PPS (مستوى lVTTL/422) | |
| الحجم | 111mm × 72mm × 43mm (L، W، H) | |
| الوزن | ≤ 450 غرام | |
| الخصائص البيئية | درجة حرارة العمل | -40°C~+60°C |
| درجة حرارة التخزين | -45°C~+70°C | |
| اهتزاز | 5 ~ 2000 هرتز، 6.06 غرام (مع مغلق الصدمات) | |
| التأثير | 30 غرام، 11 ثانية (مع الصدمة) | |
| مدة الحياة | > 15 سنة | |
| وقت العمل المستمر | >24 ساعة | |
| ملاحظة: | ||
|
1 الموازنة صحيحة. |
||
|
2 عند الاستخدام في الجو ، هناك مناورة تحول قبل مزيج السرعة الجوية ، ويأخذ الاختبار سرعة الطيران 150 كم / ساعة كمثال. |
||
|
3 الظروف على متن الطائرة يجب أن تكون متنقلة. |
||
|
4 محاذاة موقعين، والفرق في الاتجاه بين المواقع اثنين هو أكبر من 90 درجة |
||

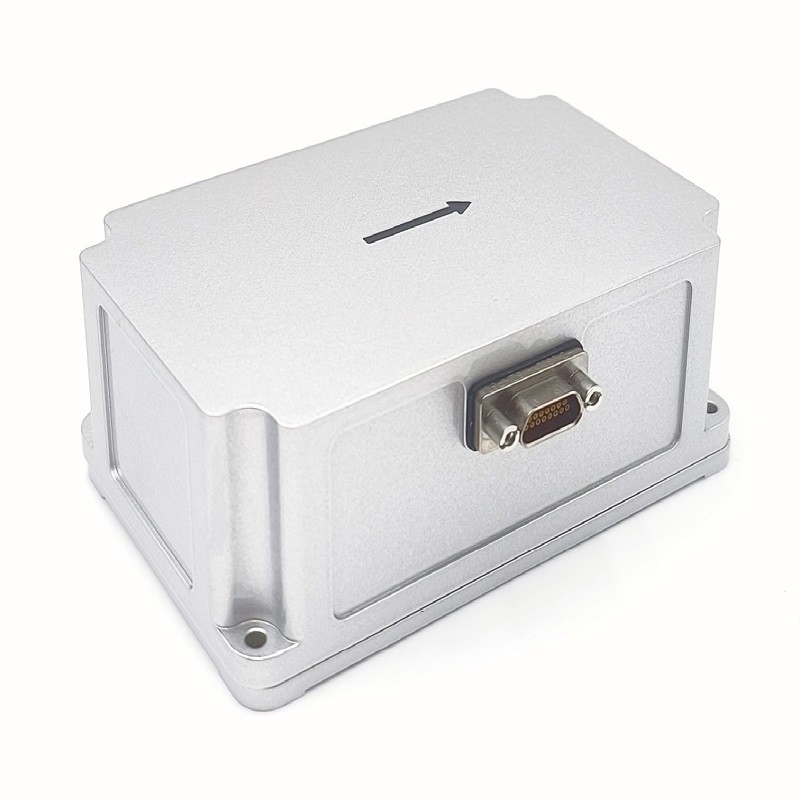

هيكل المنتج
L111mm × W72mm × H42.8mm ((L × W × H)
