| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | INS100 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C, T/T |
| القدرة على التوريد: | 100 / شهر |
نظام الملاحة الثابتة (GNSS) الراقي للمواقع والملاحة البحرية
وصف المنتج

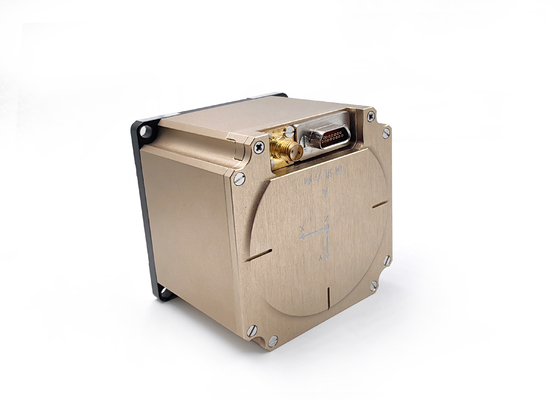

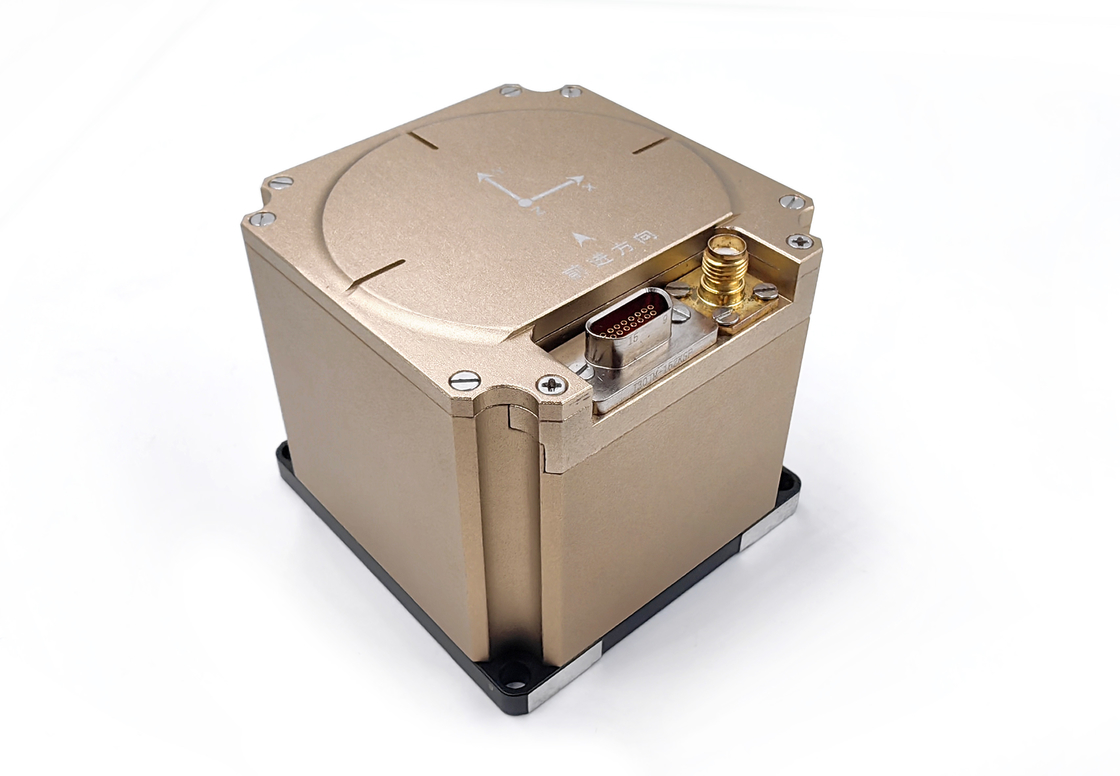

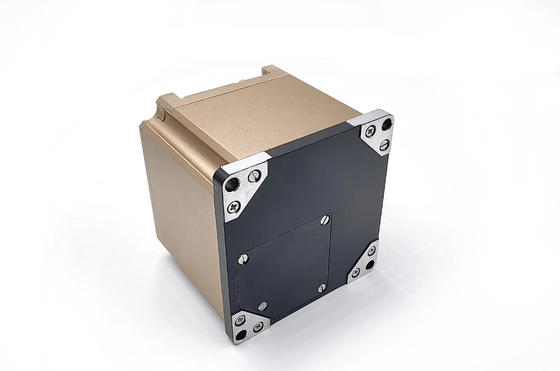

إن إس-100 هو نظام الملاحة المتكامل عالي الدقة. وهو مجهز بثلاثة أجهزة تحريك ذاتية التطوير 40 الألياف البصرية، ثلاثة أجهزة تحرك MEMS ووحدات GNSS،ويحقق تحديد المواقع والتنقل بدقة عالية في البيئات المعقدة من خلال اندماج أجهزة الاستشعار المتعددة وخوارزمية التنقل المتكاملة. المنتج لديه موثوقية عالية وقوة قابلية التكيف مع البيئة. يمكن استخدام المنتجات على نطاق واسع في القيادة الذكية، طائرات بدون طيار، المسح والرسومات، بوصلة بحرية، منصة مستقرة،غطاء كهربائي، مركبة تحت الماء ومجالات أخرى.
الوظائف الرئيسية لنظام الملاحة المتكاملة هي:
المعايير الرئيسية
تكنولوجيا الجيرو
| المشروع | المؤشرات | ملاحظة | |
الـ (جيرو) |
نطاق القياس | -300°/s ~+300°/s | |
| القرار | ≤0.5 درجة في الساعة | ||
| بقايا التحيز | -1.0°/h ~ +1.0°/h | ||
| المشي العشوائي | 0...h | ||
| استقرار التحيز عند درجة حرارة الغرفة | ≤0.3°/h ((1σ) | 10 ثوان لتسوية، نتيجة الاختبار في 1 ساعة | |
| استقرار الانحياز عند درجة حرارة كاملة | ≤0.5°/h ((1σ) | 10 ثوان لتسوية، نتيجة الاختبار في 1 ساعة | |
| التكرار الثنائي في درجة الحرارة العادية | ≤0.3°/h ((1σ) | إحصائيات 6 بيانات اختبار | |
| قابلية التكرار الثنائي عند درجة حرارة كاملة | ≤0.5°/h ((1σ) | خذ 2 Biasdata في درجة حرارة كاملة، درجة حرارة عالية، درجة حرارة منخفضة ودرجة حرارة طبيعية على التوالي | |
| عدم خطية عامل المقياس | ≤200ppm | درجة حرارة كاملة ودرجة حرارة ثابتة | |
| إمكانية تكرار عامل المقياس | ≤200ppm ((1σ) | درجة حرارة كاملة ودرجة حرارة ثابتة | |
| وقت بدء الجيرو | ≤5s | ||
| عرض النطاق الترددي | 300 هرتز | ضمان التصميم، اختبار الشرائح | |
| أخطاء تركيب متبقية للجيروسكوب الثلاثي المحور | ≤30" | ||
المؤشرات التقنية لمقاييس التسارع
| المشروع | المؤشرات | ملاحظة | |
التسارع |
نطاق القياس | -50 غرام ~ +50 غرام | ضمان التصميم والاختيار |
| عدم خطية عامل المقياس | ≤200ppm | ضمان التصميم والاختيار | |
| استقرار الانحياز عند درجة حرارة كاملة | ≤100ug ((1σ) | 10 ثوان لتسوية، نتيجة الاختبار في 1 ساعة | |
| قابلية التكرار الثنائي عند درجة حرارة كاملة | ≤100ug ((1σ) | خذ 2 Biasdata في درجة حرارة كاملة، درجة حرارة عالية، درجة حرارة منخفضة ودرجة حرارة طبيعية على التوالي | |
| إمكانية تكرار عامل المقياس | ≤100ppm ((1σ) | ضمان التصميم والاختيار | |
| المشي العشوائي | ≤0.02m/s/h1/2 | ||
| إضافة وقت البدء | ≤5s | ||
| خطأ تركيب إضافة ثلاثي المحور المتبقي | ≤30" | ||
دقة المواءمة
دقة الملاحة المتكاملة (فعالة عبر الأقمار الصناعية)
| المشروع | المؤشرات | ملاحظة | |
دقة المواءمة |
الشمال يبحث عن الوقت | ≤5 دقيقة | عادةً ما يكون المعيار 3 أو 5 دقائق. |
| قابلية تكرار محاذاة زاوية التوجيه | ≤1°/cosL | 1σ | |
| إمكانية تكرار محاذاة الصوت | ≤0.05 درجة | 1σ | |
| قابلية تكرار محاذاة زاوية التدحرج | ≤0.05 درجة | 1σ | |
| وضع البحث عن الشمال | اختياري | يمكن أن يدرك محاذاة قاعدة التأرجح ، محاذاة GPS المساعدة أثناء السفر ، محاذاة عداد المسافات المساعدة أثناء السفر ومحاذاة نقل الملاحة الثابتة الرئيسية. | |
دقة الملاحة الثابتة (قمر صناعي غير صالح)
| المشروع | المؤشرات | ملاحظة | |
دقة الملاحة الثابتة |
دقة الحفاظ على زاوية المسار | ≤2°/ساعة | |
| دقة حجز زاوية الطوق | ≤0.2°/h | ||
| دقة صيانة زاوية التدحرج | ≤0.2°/h | ||
| دقة تحديد المواقع القاسية النقية | ≤20m ((100s) | الـ CEP، بدون مساعدة معلومات خارجية | |
| دقة تحديد الموقع للملاحة المتكاملة لعدد الأطراف | ≤ 0.2٪ (أكثر من 3 كم) | ||
| دقة تحديد الموقع للملاحة المتكاملة لعدد الأطراف | ≤1m ((50s) | ||
الحجم
مجالات التطبيق الرئيسية
