مستشعر الملاحة الدقيقة نظام الملاحة المتكامل مع مستشعر زاوية الموقف الدقيق

Name: مستشعر الملاحة الدقيقة نظام الملاحة المتكامل مع مستشعر زاوية الموقف الدقيق
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100C-C0
Price: 5,000.00 USD
Availability: InStock

اسم العلامة التجارية:	Firepower
رقم الطراز:	INS100C-C0
الـ MOQ:	1
السعر:	قابل للتفاوض
شروط الدفع:	L/C، T/T
القدرة على التوريد:	500 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

تتجه الدقة:

0.1 درجة/لتر (جذر متوسط المربع)

دقة الموقف:

0.05° ((RMS)

دقة السرعة الأفقية:

0.05 م / ث

نطاق الدوران:

±450 درجة/ثانية

استقرار التحيز الدوراني:

≤0.5 درجة / ساعة

نطاق التسارع:

±16 جرام

استقرار التحيز في مقياس التسارع:

≥100 ميكروغرام

واجهة:

RS232 / RS422

الوزن:

≥200 جرام

الحجم:

80*60*38 مللي متر

تفاصيل التغليف:

اسفنجة / صندوق

القدرة على العرض:

500 / شهر

إبراز:

جهاز تحديد الملاحة الدقيق نظام تحديد الملاحة المتكامل مع نظام تحديد الملاحة العالمي

Integrated Navigation System with GPS

وصف المنتج

مستشعر الملاحة الدقيقة نظام الملاحة المتكامل مع مستشعر زاوية الموقف الدقيق

وصف المنتج

INS100C-C0 يحتوي نظام الملاحة المتكامل على جهاز تحريك MEMS عالية الأداء ومقاييس التسارع ، والتي يمكن أن تستقبل بيانات GNSS الداخلية ، وتدرك اندماج أجهزة الاستشعار المتعددة وخوارزمية الملاحة المتكاملة ،وتتمتع بقدرة الملاحة الثابتة على المدى القصير عندما يكون نظام GNSS غير صالح.

المنتج لديه موثوقية عالية و قابلية عالية للتكيف مع البيئةيمكن استخدام المنتجات على نطاق واسع في مجالات المركبات الجوية التكتيكية والصناعية بدون طيار، المركبات بدون طيار، السفن بدون طيار، القنابل الموجهة للطيران، الذخائر الذكية، الصواريخ، الاتصالات المتنقلة، رسم الخرائط، الباحث والمنصة المستقرة.

الوظيفة الرئيسية

يمكن لنظام الملاحة المتكامل استخدام معلومات الملاحة الفضائية التي تم استلامها داخلياً لتنفيذ الملاحة المتكاملة، وإخراج معلومات الناقل، مثل التراجع، والدوران،عنوانبعد فقدان إشارة القمر الصناعي، فإنه يخرج الموقف والسرعة ومعلومات الموقف من محلول الثبات،ولها وظيفة معينة للحفاظ على دقة الملاحة في وقت قصير.

المعلمات التقنية

المشروع		المقاييس (RMS)	ملاحظة
دقة المسار	نظام GNSS مزدوج	0.1°	خط الأساس 2m
	نظام GNSS واحد	0.1°
	الحفاظ على الدقة	≤0.3 درجة	فشل نظام GNSS 0.5 ساعة
دقة الموقف	نظام GNSS صالح	0.05 درجة
دقة الموقف	الحفاظ على الدقة	≤0.3 درجة	فشل نظام GNSS 0.5 ساعة
دقة الموقع الأفقي	نظام GNSS صالح	1.2م	نقطة واحدة L1/L2
	نظام GNSS صالح	2 سم + 1 ppm	RTK
	الحفاظ على الدقة	≤1nm	فشل نظام GNSS 10 دقيقة
دقة السرعة الأفقية	نظام GNSS صالح	0.05m/s
الجيروسكوب	نطاق القياس	± 450°/s
الجيروسكوب	استقرار التحيز الصفري	≤0.5 درجة في الساعة	متوسط 10 ثوان
عداد التسارع	نطاق القياس	± 16 غرام
عداد التسارع	استقرار التحيز الصفري	≤ 100 ميكروغرام	متوسط 10 ثوان
واجهة الاتصال	RS232	الطريق 1	إمكانية اختيار CAN، عداد المسافات
واجهة الاتصال	RS422	الطريق 1
الخصائص الكهربائية	الجهد	9~36VDC
	استهلاك الطاقة	≤6W
	(ريبل)	100 ميلو فولت	ب-ب
الخصائص الهيكلية	الحجم	80 ملم × 60 ملم × 38 ملم
الخصائص الهيكلية	الوزن	≤ 200 غرام
بيئة الاستخدام	درجة حرارة العمل	-40°C~+60°C
	درجة حرارة التخزين	-45°C~+70°C
	اهتزاز	20~2000 هرتز،6.06 غرام
	التأثير	30 غرام، 11 ميس
الموثوقية	MTBF	30000 ساعة
الموثوقية	وقت العمل المستمر	>24 ساعة

رسم المخطط

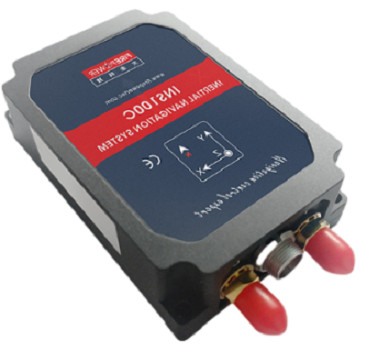

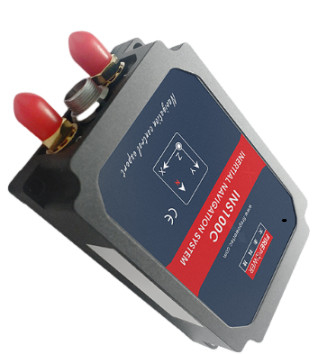

صورة مفصلة

الدفع والشحن

مستشعر الملاحة الدقيقة نظام الملاحة المتكامل مع مستشعر زاوية الموقف الدقيق 3

مستشعر الملاحة الدقيقة نظام الملاحة المتكامل مع مستشعر زاوية الموقف الدقيق 4

مستشعر الملاحة الدقيقة نظام الملاحة المتكامل مع مستشعر زاوية الموقف الدقيق 5
