| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | INS500D |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 500 / شهر |
1نظرة عامة

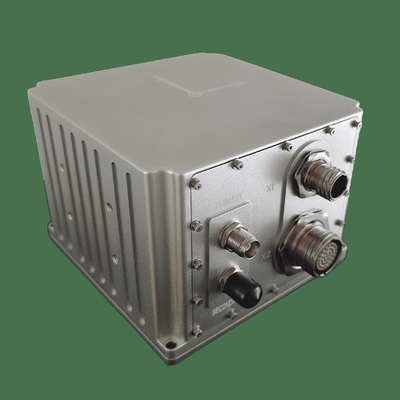

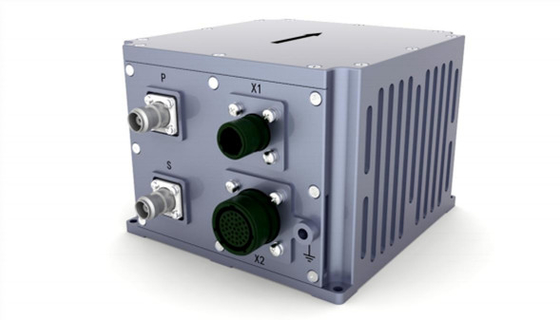

يعتمد نظام الملاحة المتكامل بالألياف البصرية SNC500D على الجيروسكوب الألياف البصرية المغلق، ومقاييس التسارع ولوحة استقبال GNSS الراقية ذات الأداء المكلف العالي،ويتم تنفيذها من خلال الاندماج متعددة أجهزة الاستشعار وخوارزمية حساب الملاحة لتلبية متطلبات لقياس دقيق للموقف، الاتجاه والموقع وغيرها من المعلومات في مجالات تطبيق نظام القياس المتنقل المتوسط والعالية الدقة والطائرات بدون طيار الكبيرة.
2مؤشر الأداء
| المعلم | المؤشرات التقنية | |
| دقة الموقع | نقطة واحدة (RMS) | 1.2م |
| RTK ((RMS) | 2 سم + 1 ppm | |
| دقة فقدان القفل (CEP) |
100m/10min 0.5nm/30min 1.5nm/h 2 ‰ D ، حيث D هي المسافة المسيرة (اختياري ، DVL أو مزيج من عداد الأطراف) |
|
| عنوان (RMS) |
الشمال الذاتي يبحث عن الدقة |
0.05 درجة × ثانية (Lati) ، 10 دقائق من محاذاة القاعدة الثابتة؛ حيث يشير Lati إلى خطوط العرض. |
| دقة الاحتفاظ بخسارة القفل | 0.1°/ساعة | |
| الموقف (RMS) | نظام GNSS صالح | 0.02 درجة |
| دقة الاحتفاظ بخسارة القفل | 0.05 درجة في الساعة | |
| دقة السرعة الأفقية | نقطة واحدة L1/L2 | 0.1m/s |
| نظام GNSS غير صالح | 2m/s/h | |
| تردد بيانات الملاحة | 200 هرتز | |
| الجيروسكوب | النطاق | 400°/s |
| استقرار التحيز الصفري | 0.05 درجة في الساعة | |
| عدم خطية عامل المقياس | 50 جزء في المئة | |
| المشي العشوائي الزاوي | 0.02°/ √hr | |
| عداد التسارع | النطاق | 16 غرام |
| استقرار التحيز الصفري | خمسون | |
| عدم خطية عامل المقياس | 100 جزء في المئة | |
| السرعة المشي العشوائي | 0.01m/s/ √hr | |
| الأبعاد الفيزيائية والخصائص الكهربائية | الأبعاد الكلية | 138.5 ملم × 136.5 ملم × 102 ملم |
| الوزن | 2.0 كجم (بدون كابل) | |
| الجهد المدخل | 1236VDC | |
| استهلاك الطاقة | < 24 واط (حالة ثابتة) | |
| التخزين | 16G | |
| المؤشرات البيئية | درجة حرارة العمل | -40°C~+60°C |
| درجة حرارة التخزين | -45°C~+70°C | |
| اهتزاز عشوائي | 6.06g 20Hz ~ 2000Hz | |
| MTBF | 3000 ساعة | |
| خصائص الواجهة | PPS، EVENT، RS232، RS422، CAN (اختياري) | |
| منفذ الشبكة 100 متر | ||
| رابط الهوائي (TNC) | ||
| واجهة مستشعر سرعة العجلات | ||
3الأبعاد الكلية
