| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | INS150A |
| الـ MOQ: | 1 |
| السعر: | 5000$ |
| شروط الدفع: | L/C,D/P,T/T,ويسترن يونيون |
| القدرة على التوريد: | أسبوع واحد للعينة |

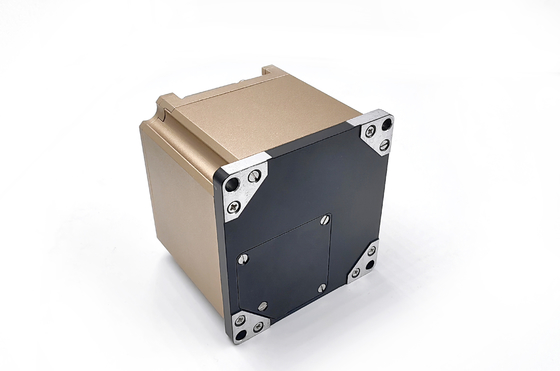

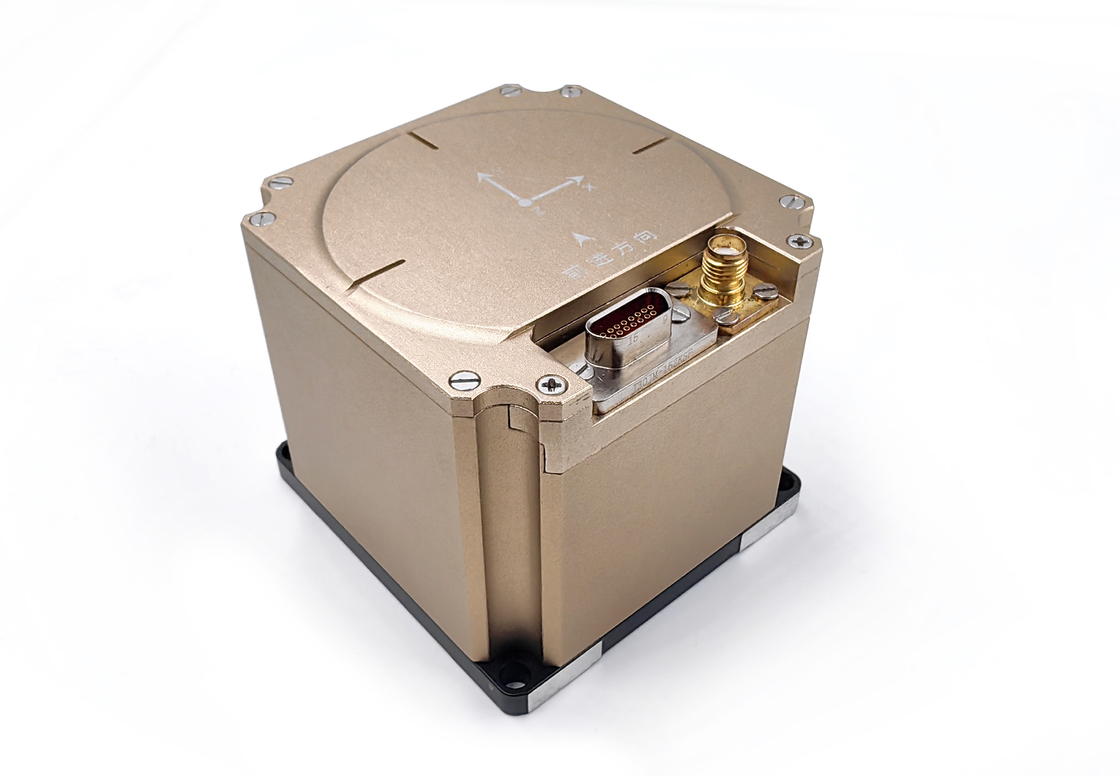

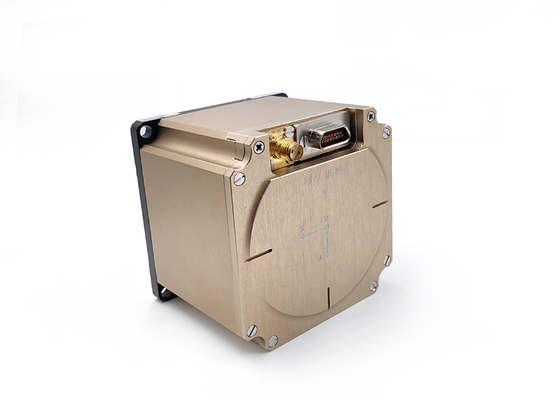

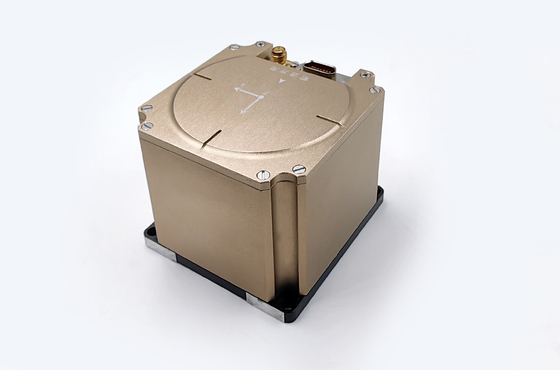

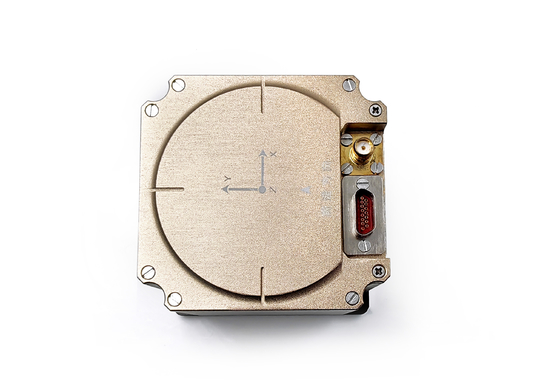

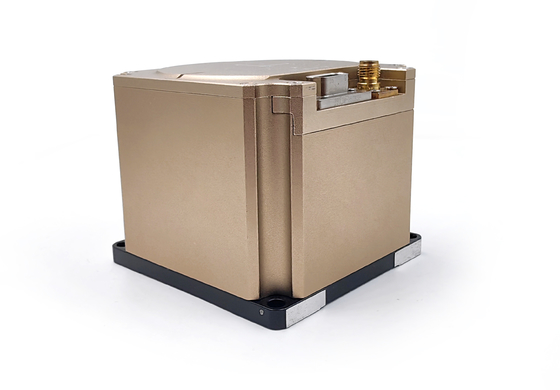

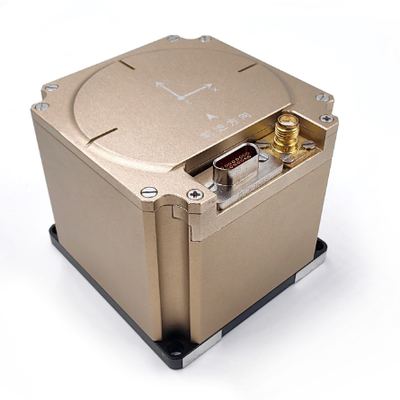

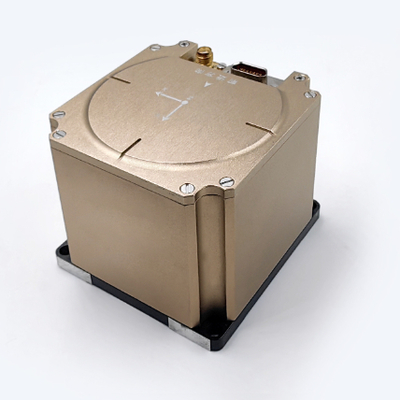

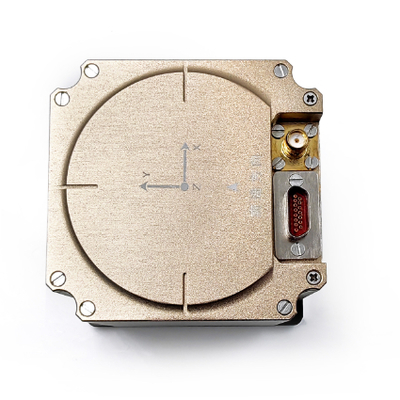

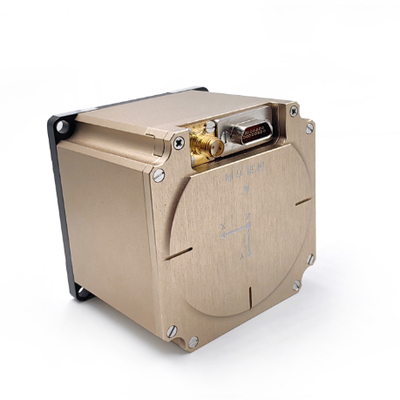

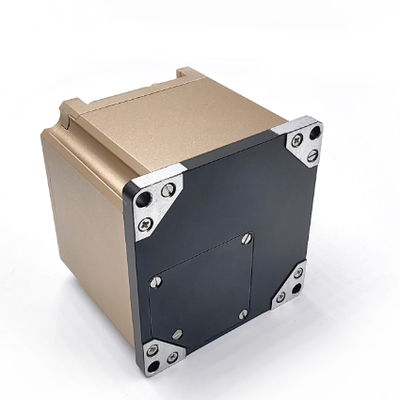

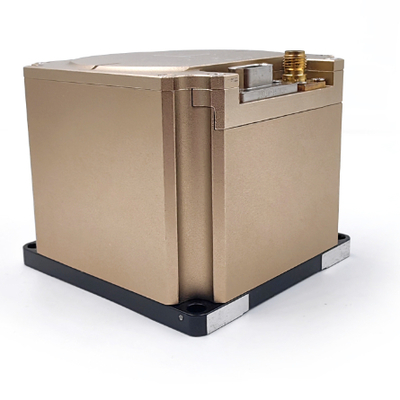

وحدة قياس عالية الأداء MEMS الثابتة مع متسارع محور 3 مدمج والجيروسكوب
يتم تثبيت نظام الملاحة الثابتة على نوع معين من الناقلة، والتي تستخدم أساسا لتوفير معلومات السرعة الزاوية والسرعة الخطية للناقلة.يوفر معلومات الملاحة مثل الزاويةالسرعة والموقف
(أ)يمكن أن يخرج معلومات السرعة الزاوية والسرعة الخطية لحركة الناقل عالية السرعة.
ب)يمكن إجراء محاذاة أولية.
(ج)يمكن استخدامه للملاحة الثابتة والملاحة المتكاملة.
د)اختبار الذاتية ووظيفة التحرير: لديها وظيفة اختبار الذاتية على الإنترنت المثالية لتحديد العيب إلى الوحدة وإعطاء إشارات الإنذار.لديها واجهات اختبار وصيانة لترقية البرمجيات وإخراج معايير المعدات، والمنتج لديه القدرة على الترقية عبر الإنترنت من منفذ سلسلة.
(أ)نطاق قياس معدل الزاوية: ± 500 °/s
ب)الاستقرار الصفري في درجة حرارة الغرفة (1 سيغما 10s سلسة): ≤ 0.11 ° / h.
(ج)الاستقرار الصفري للتحيز عند درجة حرارة عالية ومنخفضة درجة حرارة ثابتة (1 سيغما 10s سلسة): ≤ 0.13 ° / h.
د)إمكانية تكرار الحياد الصفري في درجة حرارة الغرفة (1 سيغما): ≤ 0.05 ° / ساعة.
د)عدم خطية عامل المقياس عند درجة حرارة الغرفة: ≤ 20ppm
(ف)قابلية تكرار عامل المقياس عند درجة حرارة الغرفة: ≤ 20ppm.
(ز)عرض النطاق الترددي: 200 هرتز (مضمون من التصميم)
(هـ)وقت بدء تحديد الدقة: 10 ثانية
(أ)نطاق قياس التسارع: ± 20 g (ضمان اختيار النموذج) (منتج 50 g اختياري ، دقة أقل قليلاً)
ب)الاستقرار الصفري في درجة حرارة الغرفة (1 Sigma 10s smoothing): ≤ 200ug.
(ج)تكرارية الحياد الصفري في درجة حرارة الغرفة ((1 Sigma): ≤ 200ug ؛
د)وقت البدء: 10s.
(أ)وضع المحاذاة الأولية: يمكن استخدامه للمحاذاة الأولية لقاعدة التأرجح ، ونظام الرصيف ، والسفر بمساعدة الأقمار الصناعية ، والمحاذاة الأولية للسفر بمساعدة عداد الأطراف (أو DVL).
ب)دقة التوجيه الأولية للترتيب الذاتي لقاعدة التأرجح: 0.25 ° * SecL (L هو خطوط العرض المحلية) ؛
(ج)دقة الموقع الأولي للتحقيق الذاتي لقاعدة التأرجح: 0.02 درجة.
د)دقة التدحرج الأولية للترتيب الذاتي لقاعدة الهز: 0.02 درجة.
د)وقت التنسيق الذاتي الأولي لقاعدة التأرجح: 5 دقيقة (يتم السماح بالتعديل التكيفي ، والوقت الموصى به للتنسيق الأولي لنظام الربط هو 10 دقيقة).
الملاحظة: دقة المحاذاة المذكورة أعلاه هي نتيجة لوقت المحاذاة المقابلة.
(أ)دقة زاوية الإحتواء (التحريك) في الملاحة الثابتة: 0.12 درجة في الساعة (الذروة).
ب)دقة زاوية الارتفاع (التحرك) للملاحة الثابتة: 0.1 درجة / ساعة (الذروة).
(ج)دقة زاوية التدحرج في الدليل الجهادي: 0.1 درجة في الساعة (الذروة).
د)نطاق قياس زاوية الاتجاه: 0 ° ~ 360 °
د)نطاق القياس لزاوية الارتفاع: -90 ° ~ + 90 °
(ف)نطاق قياس زاوية التدحرج: -180 ° ~ + 180 °
(ز)دقة تحديد الموقع للملاحة المتكاملة القابلة للعمل/عداد المسافات: 0.6٪ D (D هي مسافة القيادة).
(هـ)دقة تحديد المواقع الأفقية القاسية (وضع السفينة السطحية): 2500 م (قيمة من قمة إلى قمة ، تقييم 1 ساعة)
أ)دقة تحديد المواقع الأفقية القاسية (الوضع المثبت على المركبة الأرضية): 500m (قيمة من قمة إلى قمة ، تقييم 1H)
(ج)دقة تحديد الموقع الأفقي القاسية (الوضع المثبت على المركبة أثناء الطيران): 500 متر (50٪ CEP ، تقييم مدته 10 دقائق)
(أ)دقة قياس زاوية الاتجاه المتكاملة للملاحة الفضائية (يمكن المناورة بالكامل): 0.08 درجة (1σ) ؛
ب)دقة قياس زاوية الطول للملاحة الفضائية المتكاملة (يمكن المناورة بالكامل): 0.05 درجة (1σ) ؛
(ج)دقة قياس زاوية التدحرج للملاحة الفضائية المتكاملة (يمكن المناورة بالكامل): 0.05 درجة (1σ) ؛
د)دقة تحديد الموقع الأفقي للملاحة الفضائية المتكاملة (تحديد الموقع الفضائي في نقطة واحدة، بيئة مفتوحة): 1.5m (1σ)
د)دقة تحديد المواقع على ارتفاع الملاحة الفضائية المتكاملة (تحديد المواقع الفضائية في نقطة واحدة ، بيئة مفتوحة): 2.0m (1σ) يدعم استقبال بيانات RTCM3.X ،بحيث يعمل القمر الصناعي في حالة RTK.
(ف)دعم الوصول إلى الهوائيات الثنائية
(ز)دعم الوصول إلى DVL للملاحة المتكاملة INS / DVL.
(هـ)دعم الوصول إلى عداد المسافات للملاحة المتكاملة INS/OD.
أناt يوصى بتوفير مصدر طاقة خارجية متواصل 28 فولت بمدى التوتر من 9 فولت إلى 36 فولت. لا يتجاوز استهلاك الطاقة في الحالة الثابتة 9 فولت.
(أ)قابلية التكيف مع درجة حرارة العمل: -40 °C ~ + 60 °C.
ب)قابلية التكيف مع درجة حرارة التخزين: -45 °C ~ + 65 °C.
