| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | INS100E |
| الـ MOQ: | 1 |
| السعر: | 2000$ |
| شروط الدفع: | L/C,D/P,T/T,ويسترن يونيون |
| القدرة على التوريد: | أسبوع واحد للعينة |

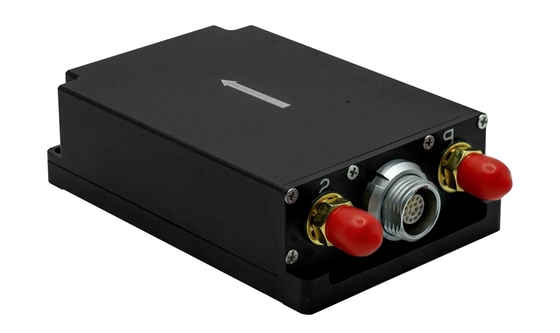

نظام ملاحة بالقصور الذاتي MEMS منخفض التكلفة مع نظام تحديد المواقع العالمي (GPS) للمركبات البرية
يحتوي نظام الملاحة المتكامل INS100E (المشار إليه فيما يلي باسم نظام الملاحة المتكامل) على جيروسكوب ومقياس تسارع MEMS عالي الأداء مدمج، والذي يمكنه استقبال بيانات GNSS الداخلية، وتحقيق دمج متعدد المستشعرات وخوارزمية حل الملاحة المتكاملة، ولديه قدرة ملاحة بالقصور الذاتي على المدى القصير عندما يكون GNSS غير صالح.يتمتع المنتج بموثوقية عالية وقدرة قوية على التكيف مع البيئة. من خلال مطابقة برامج مختلفة، يمكن استخدام المنتج على نطاق واسع في مجالات الناقل الحركي الصناعي غير المأهول، والمركبات غير المأهولة، والسفن غير المأهولة، والاتصالاتn في الحركةn، والرسم الخرائطي، والمنصة المستقرة وما إلى ذلك.
يمكن لنظام الملاحة المتكامل إجراء الملاحة المتكاملة باستخدام معلومات الملاحة عبر الأقمار الصناعية المستلمة داخليًا، وإخراج الملعب، والدوران،الاتجاه, والموضع، والسرعة، والوقت والمعلومات الأخرى للناقل؛ بعد فقدان إشارة القمر الصناعي، فإنه يخرج معلومات الموضع والسرعة والموقف للحل بالقصور الذاتي، ولديه وظيفة صيانة دقة الملاحة معينة في وقت قصير.
|
مشروع |
المقاييس (RMS) |
ملاحظة |
|
|
دقة الاتجاه |
GNSS صالح ① |
0.1 درجة |
|
|
0.2 درجة/دقيقة |
فشل GNSS |
||
|
دقة الموقف |
GNSS صالح |
0.1 درجة |
نقطة واحدة L1/L2، RTK |
|
عقد الموقف |
0.2 درجة/دقيقة |
فشل GNSS |
|
|
دقة تحديد المواقع |
أفقي، GNSS صالح؛ RTK |
1.5 متر؛ 1 سم + 1 جزء في المليون |
نقطة واحدة L1/L2؛ تفاضلي |
|
الارتفاع، GNSS صالح؛ RTK |
2.5 متر؛ 2 سم + 1 جزء في المليون |
نقطة واحدة L1/L2؛ تفاضلي |
|
|
عقد الموضع، فشل GNSS |
20 متر |
غير مقفل لمدة 60 ثانية |
|
|
دقة السرعة الأفقية |
GNSS صالح |
0.1 م/ث |
نقطة واحدة L1/L2، RTK |
|
جيروسكوب |
نطاق القياس |
±500 درجة/ث |
|
|
استقرار التحيز الصفري |
4 درجات/ساعة |
تباين ألان |
|
|
مقياس التسارع |
نطاق القياس |
±16 جرام |
قابل للتخصيص 200 جرام |
|
استقرار التحيز الصفري |
0.2 مللي جرام |
تباين ألان |
|
|
الأقمار الصناعيةلوحةبدء التشغيل البارد |
< 30 ثانية |
بيئة مفتوحة |
نوع جهاز الاستقبال |
|
5 ثواني |
بيئة مفتوحة |
نوع جهاز الاستقبال |
|
|
BDS B1I/B2I/B3I |
GPS L1C/A/L2P (Y)/L2C/L5 GLONASS G1/G2 Galileo E1/E5a/E5b QZSS L1/L2/L5 واجهة الاتصال |
|
|
|
RS232 |
طريق 2 |
RS422 |
|
|
طريق 1 |
الخصائص الكهربائية |
|
|
|
الجهد االكهربى |
9~36VDC |
استهلاك الطاقة |
|
|
≤3W |
تموج |
|
|
|
100 مللي فولت |
P-P |
الخصائص الهيكلية |
|
|
الحجم |
80 مم × 53 مم × 23 مم |
الوزن |
|
|
≤150 جرام |
بيئة الاستخدام |
|
|
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ +60 درجة مئوية |
درجة حرارة التخزين |
|
|
-45 درجة مئوية ~ +65 درجة مئوية |
الاهتزاز |
|
|
|
20~2000 هرتز، 6.06 جرام |
التأثير |
|
|
|
30 جرام، 11 مللي ثانية |
درجة الحماية |
|
|
|
IP65 |
الموثوقية |
|
|
|
MTBF |
30000 ساعة |
فترة الحياة |
|
|
> 15 سنة |
وقت العمل المستمر |
|
|
|
>24 ساعة |
① |
|
|
|
خط أساس فعال 2 متر للهوائي المزدوج، أو محاذاة ديناميكية للهوائي الفردي رسم تخطيطي |
|||
