| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 1T320 |
| الـ MOQ: | 1 |
| شروط الدفع: | L / C ، T / T |

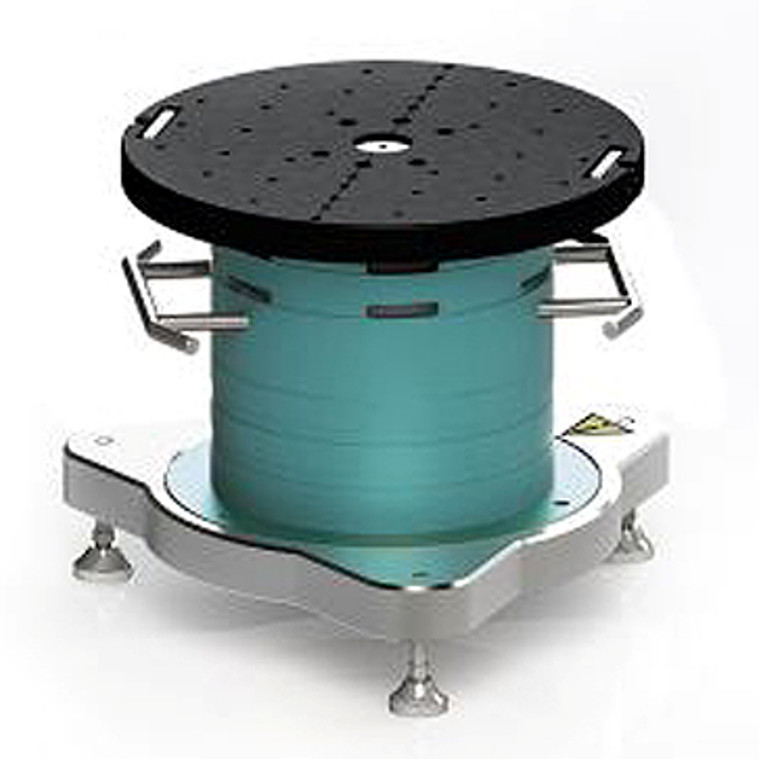

القرص الدوار أحادي المحور مع غرفة
يتم تقسيم القرص الدوار أحادي المحور إلى نوع رأسي وأفقي وفقًا لشكل الهيكل.يمكن للقرص الدوار الرأسي أحادي المحور أن يوفر موضعًا زاويًا عالي الدقة ومدلول معدل زاوي للجيروسكوب ، ومقياس التسارع ، ووحدة التحكم بالمراقبة الدولية (IMU) والمستشعر المغناطيسي ، وذلك لإجراء اختبار معايرة دقيقة وأغراض أخرى.يجب أن يكون القرص الدوار ذو المغزل الفردي مجهزًا بصندوق درجة حرارة ، وهو جزء اختياري.يمكن استخدام القرص الدوار المفرد المزود بصندوق درجة الحرارة لاختبار ومعايرة الجيروسكوب ومقياس التسارع و IMU وأجهزة الاستشعار الأخرى في نطاق درجة الحرارة الكامل.القرص الدوار لموقف معدل المحور المفرد مع غرفة درجة الحرارة
يمتلك القرص الدوار وظائف معدل الدقة والموضع. خزانة التحكم مجهزة بمنفذ تسلسلي RS232 / RS4422 قياسي ، ويمكن متابعة التحكم في الحالة والحصول على البيانات تلقائيًا.
| الهيكلي | عمودي | النوع الأفقي | عمودي | عمودي | |||
| المهام | PositionRateSwing | موقع | PositionRateSwing | ||||
| حجم الجدول | φ320mm / φ450mm / 500mm | قابل للتخصيص | φ320mm / φ450mm / 500mm | قابل للتخصيص | φ320mm / φ450mm / 500mm | قابل للتخصيص | |
| مادة الجدول | الفولاذ المقاوم للصدأ / سبائك الألومنيوم | سبائك الألومنيوم | ستانلس ستيل | ||||
| قدرة التحميل | 10 ~ 30 كجم (قابلة للتخصيص) | ||||||
| التسطيح | 0.01 مم ~ 0.05 مم | 0.01 مم ~ 0.05 مم | 0.01 مم ~ 0.05 مم | ||||
| قيمة النطر | 0.02 مم ~ 0.08 مم | 0.02 مم ~ 0.08 مم | 0.02 مم ~ 0.08 مم | ||||
| دقة الدوران | ± 2 ″ | ± 2 ″ | ± 2 ″ | ||||
| قرار معدل | 0.001 درجة / ثانية | ------ | 0.001 درجة / ثانية | ||||
| نطاق معدل | 0.001 درجة / ثانية ~ 1000 درجة / ثانية | ------ | 0.001 درجة / ثانية ~ 1000 درجة / ثانية | ||||
| دقة المعدل الزاوي والنعومة | 1 × 10-5 (متوسط 360 درجة) 1 × 10-4 (متوسط 10 درجات) 1 × 10-3 (متوسط درجة واحدة) | ------ | 1 × 10-5 (متوسط 360 درجة) 1 × 10-4 (متوسط 10 درجات) 1 × 10-3 (متوسط درجة واحدة) | ||||
| دقة الموقف | ± 2 ″ ~ ± 30 ″ | ± 3 ″ ~ ± 30 ″ | ± 2 ″ ~ ± 30 ″ | ||||
| تكرار الموقف | ± 1 ″ ~ ± 15 ″ | ± 1 ″ ~ ± 15 ″ | ± 1 ″ ~ ± 15 ″ | ||||
| قرار الموقف | 0.36 ″ | 1 ″ | 0.36 ″ | ||||
| نطاق الموقف الزاوي | تدوير مستمر / قابل للتخصيص | ||||||
| التسارع الزاوي | 300 درجة / ثانية² | قابل للتخصيص | ------ | 300 درجة / ثانية² | قابل للتخصيص | ||
| نطاق التأرجح | 0 درجة - ± 45 درجة | ------ | 0 درجة - ± 45 درجة | ||||
| دورة التأرجح | 2 - 20 ثانية | ------ | 2 - 20 ثانية | ||||
| حلقة الانزلاق المستخدم | 60 رينغ | قابل للتخصيص | قابل للتخصيص | 60 رينغ | قابل للتخصيص | ||
| واجهه المستخدم | RS232 / RS422 / إيثرنت | RS232 / RS422 | RS232 / RS422 / إيثرنت | ||||
| مع درجة حرارة Chamer | رقم | رقم | نعم | ||||
| هدف الاختبار | جيرو ، مقياس تسارع ، مستشعر مغناطيسي ، IMU | جيرو | جيرو ، مستشعر مغناطيسي ، IMU | ||||
