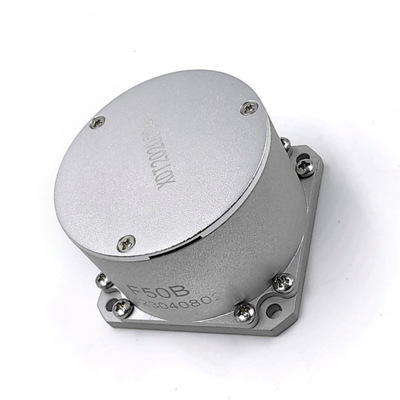

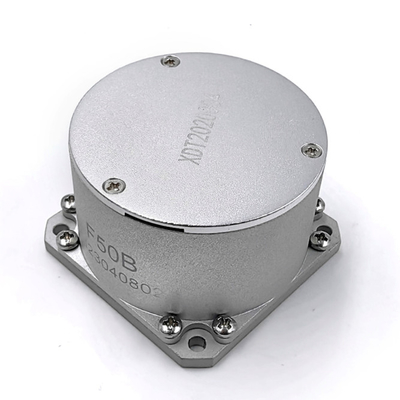

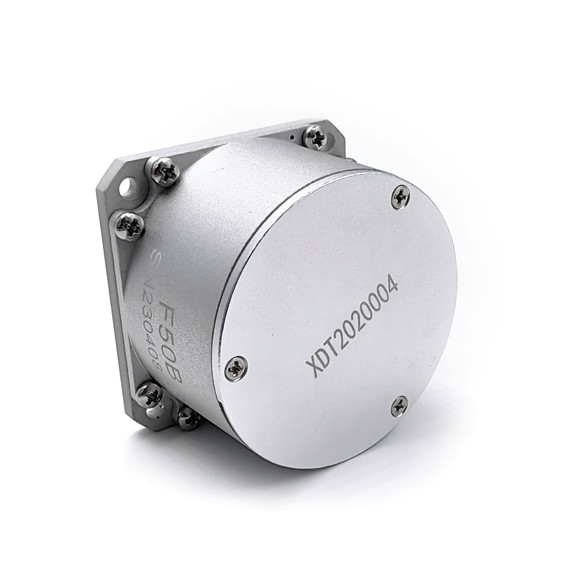

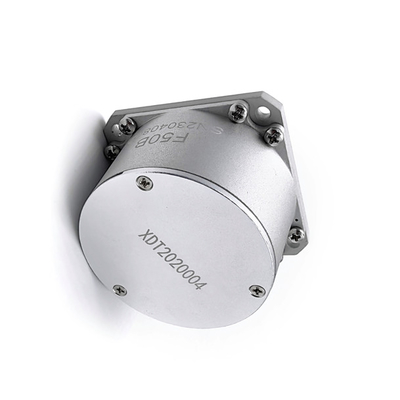

ميني Rs422 الألياف الجايرو جيدة غير خطية صفر تعصب الاستقرار

اسم العلامة التجارية:	Firepower
رقم الطراز:	F50B
الـ MOQ:	1
السعر:	قابل للتفاوض
شروط الدفع:	تي / ت
القدرة على التوريد:	200 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

نطاق القياس:

-300 درجة / ثانية ~ + 300 درجة / ثانية

تكرار التحيز الصفري:

<= 0.3 درجة / ساعة

استقرار التحيز الصفري:

<= 0.2 درجة / ساعة

عرض النطاق:

> 200 هرتز

وقت التهيئة:

<5 ثوان

وضع الاتصال:

RS422

درجة حرارة العمل:

-45 درجة مئوية + 60 درجة مئوية

درجة حرارة التخزين:

-55 ℃ ～ + 75 ℃

تفاصيل التغليف:

إسفنج + صندوق

القدرة على العرض:

200 / شهر

إبراز:

جيروجرافي فائدة غير خطية,غيروغيراميكية الألياف ذات الاستقرار الصفري,مرشح الألياف rs422

zero bias stability fiber gyro

rs422 fiber gyroscope

وصف المنتج

ميني RS422 زائرة الألياف مع عدم خطية ممتازة و استقرار تعصب الصفر

المواصفات الرئيسية

الصفة	القيمة
نطاق القياس	-300°/s ~ +300°/s
إمكانية تكرار مع عدم التحيز	≤0.3 درجة في الساعة
استقرار الصفر للتحيز	≤0.2°/h
عرض النطاق	> 200 هرتز
وقت التمهيد	< 5S
طريقة الاتصال	RS422
درجة حرارة العمل	-45 درجة مئوية+60 درجة مئوية
درجة حرارة التخزين	-55 درجة مئوية+75 درجة مئوية

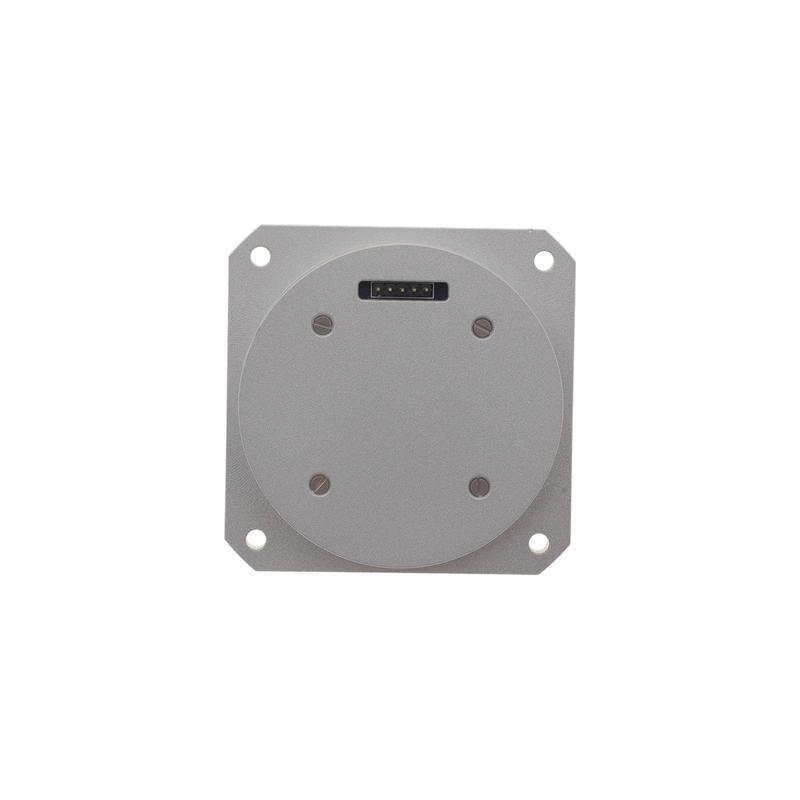

واجهة كهربائية

نموذج مصدر الجيرو: J30-15ZK

خط الاتصال: 0.12 مم خط AFR، طول 250 مم

رقم الدبوس	تعريف	الوصف
1,9	T+	مخرج منفذ سلسلة RS422 +
2,10	....	مخرج منفذ سلسلة RS422-
4,5	+5VA	إمدادات التناظرية +5 فولت
6,7	الـ AGND	الأرضية الكهربائية النظرية
8,15	-5VA	إمدادات الطاقة التناظرية -5 فولت
12,13	الـ VCC	الطاقة الرقمية +5/+3.3 فولت
11,14	الـ GND	أرضية طاقة رقمية

متطلبات الطاقة

+5VA: +5V ± 5 ٪ ، 0.4A (ذروة عابرة ~ 1.5A) ، موجة < 50mV
-5VA: -5V ± 5٪ ، 100mA ، موجة < 50mV
VCC: +5V ± 10% أو +3.3V ± 10%

الملاحظة: لا يجوز توصيل GND و AGND بمنشأة الجيرو.

مواصفات الأداء

عامل الحجم

عدم خطية في درجة حرارة الغرفة: < 100 جزء في المئة
قابلية تكرار عامل المقياس: < 100 جزء في المليون (1σ)

الاستقرار بدون تحيز

F50A: <0.1°/H (1σ) 10s نتيجة اختبار 1H سلسة
F50B: <0.2°/H (1σ) 10s نتيجة اختبار 1H سلسة

إمكانية تكرار مع عدم التحيز

F50A: <0.2°/H (1σ) 6 حساب بيانات الاختبار
F50B: <0.3°/H (1σ) 6 حساب بيانات الاختبار
النطاق التشغيلي لدرجة الحرارة الكاملة:
- F50A: <0.5°/H (اختلاف الحرارة الكاملة)
- F50B: <0.6°/H (اختلاف الحد الأقصى لدرجة الحرارة الكاملة)

مقاييس أداء إضافية

المشي العشوائي: <0.02°/√h
عرض النطاق: > 200 هرتز
وقت التمهيد: <5S
النطاق الديناميكي: ± 300°/s

مواصفات البيئة

درجة حرارة التشغيل: -45 درجة مئوية+60 درجة مئوية
درجة حرارة التخزين: -55°C+75°C
الصدمة: 100 غرام (11 ميس) ، 3 مرات في 3 اتجاهات. متوسط تغير الانحراف الصفري ≤0.5°/H
الاهتزاز: 3 دقائق في كل اتجاه. متوسط تغير الانحراف الصفري ≤0.5 درجة في الساعة خلال الاختبار

بروتوكول الاتصال

واجهة الاتصالات المتسلسلة RS-422 مع بروتوكول قابل للتعديل
