| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 2T320 |
| الـ MOQ: | 1 |
| شروط الدفع: | L / C ، T / T |

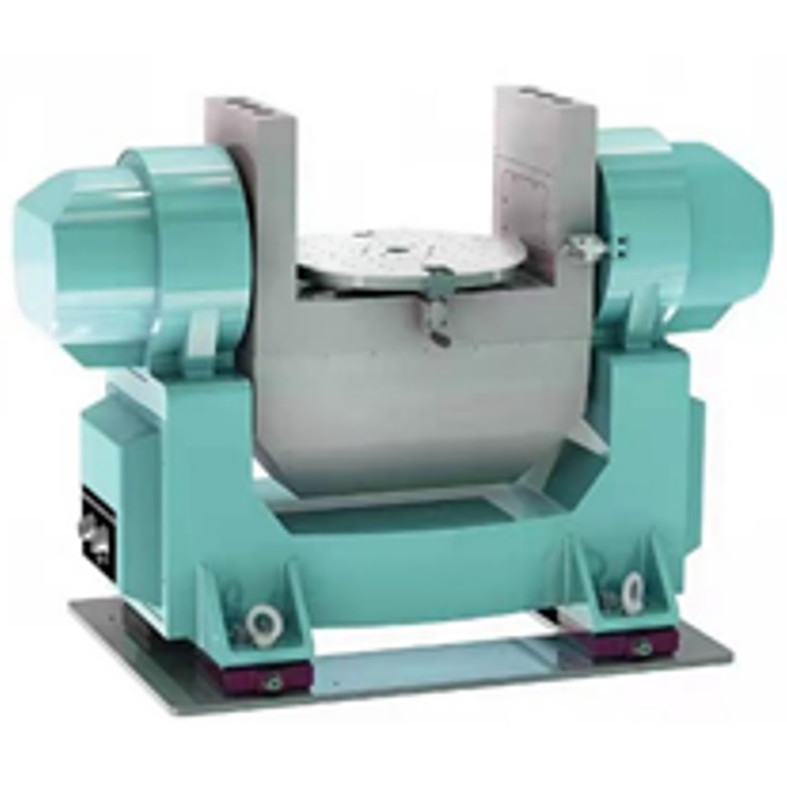

2-محور القرص الدوار سعر عالية الدقة معايرة القرص الدوار محورين اختبار مقاعد البدلاء
القرص الدوار ثنائي المحاور عبارة عن معدات حديثة معقدة تدمج البصريات والكهرباء.إنها تلعب دورًا رئيسيًا في تطوير الطائرات من أجل المحاكاة شبه الفيزيائية والاختبار في مجالات الطيران والفضاء.يمكنه محاكاة حركة زاوية المواقف المختلفة للطائرة وإعادة إنتاج الخصائص الديناميكية المختلفة لحركتها.وفقًا لتصنيف الهيكل ، يشمل نوع الجدول (UT) ونوع الإطار (UO) نوعين ، وفقًا لتصنيف الاستخدام ، يمكن تقسيم القرص الدوار ثنائي المحور إلى قرص دوار كهربائي ثنائي المحور ، يدويًا ، قرص دوار ثنائي المحور ، درجة حرارة القرص الدوار الكهربائي المتحكم فيه ، إلخ. يمكن تقسيم نوع الإطار القرص الدوار ثنائي المحور إلى قرص دوار كهربائي ثنائي المحور ، ومنضدة اهتزاز ثنائية المحور ، وما إلى ذلك.بشكل عام ، فإن كائن الاختبار للقرص الدوار من نوع ميسا من نوع 2-AXIS هو الأجهزة بالقصور الذاتي مثل الجيروسكوب والوحدة بالقصور الذاتي ومقياس التسارع.يوفر القرص الدوار من نوع Two-AXIS وضعًا زاويًا عالي الدقة ومعدل زاويًا وبيانات اهتزاز زاوي لكائن الاختبار ، كما يقوم باكتشاف ومعايرة الأجهزة بالقصور الذاتي.هدف الاختبار لنوع الإطار 2-AXIS هو مجموعة بالقصور الذاتي ، والتي يمكن اختبارها أو معايرتها من خلال التحكم في مجموعة الزاوية وموضع القرص الدوار.بالإضافة إلى ذلك ، يمكن أيضًا استخدام بعض الأقراص الدوارة من نوع TWO-AXIS كجدول اهتزاز لتوفير بيانات ديناميكية لمجموعة بالقصور الذاتي ، والباحث ، والجزء الخلفي ، وما إلى ذلك.
| الهيكلي | نوع عمودي | أفقي نوع- UT | نوع عمودي | ||||||
| المهام | PositionRateSwing | معدل الموقف | المركز | ||||||
| حجم الجدول | φ320mm / φ450mm / 500mm (قابل للتخصيص) | φ320mm / φ450mm / 500mm (قابل للتخصيص) | |||||||
| مادة الجدول | الفولاذ المقاوم للصدأ / سبائك الألومنيوم | ||||||||
| قدرة التحميل | 10 ~ 40 كجم (قابل للتخصيص) | ||||||||
| التسطيح | 0.01 مم ~ 0.05 مم | 0.01 مم ~ 0.05 مم | 0.01 مم ~ 0.05 مم | ||||||
| قيمة النطر | 0.02 مم ~ 0.08 مم | 0.02 مم ~ 0.08 مم | 0.02 مم ~ 0.08 مم | ||||||
| دقة الدوران | الإطار الخارجي | ± 3 | الإطار الخارجي | ± 3 | الإطار الخارجي | ± 3 | |||
| إطار داخلي | ± 2 ″ | إطار داخلي | ± 2 ″ | إطار داخلي | ± 2 ″ | ||||
| قرار معدل | 0.001 درجة / ثانية | 0.001 درجة / ثانية | 0.001 درجة / ثانية | ||||||
| نطاق معدل | 0.001 درجة / ثانية ~ 400 درجة / ثانية | 0.001 درجة / ثانية ~ 400 درجة / ثانية | 0.001 درجة / ثانية ~ 400 درجة / ثانية | ||||||
| دقة المعدل الزاوي والنعومة | 1 × 10-5 (متوسط 360 درجة) 1 × 10-4 (متوسط 10 درجات) 1 × 10-3 (متوسط درجة واحدة) | 1 × 10-5 (متوسط 360 درجة) 1 × 10-4 (متوسط 10 درجات) 1 × 10-3 (متوسط درجة واحدة) | |||||||
| دقة الموقف | ± 2 ″ ~ ± 30 ″ | ± 3 ″ ~ ± 30 ″ | ± 2 ″ ~ ± 30 ″ | ||||||
| تكرار الموقف | ± 1 ″ ~ ± 15 ″ | ± 1 ″ ~ ± 15 ″ | ± 1 ″ ~ ± 15 ″ | ||||||
| قرار الموقف | 0.36 ″ | 0.36 ″ | 0.36 ″ | ||||||
| نطاق الموقف الزاوي | الإطار الداخلي: مستمر وإطار خارجي: مستمر | ||||||||
| قابل للتخصيص | |||||||||
| التسارع الزاوي | 300 درجة / ثانية² | قابل للتخصيص | 300 درجة / ثانية² | قابل للتخصيص | 300 درجة / ثانية² | قابل للتخصيص | |||
| نطاق التأرجح | 0 درجة - ± 45 درجة | 0 درجة - ± 45 درجة | ------ | ||||||
| دورة التأرجح | 2 - 20 ثانية | 2 - 20 ثانية | ------ | ||||||
| حلقة الانزلاق المستخدم | 60 رينغ | قابل للتخصيص | 60 رينغ | قابل للتخصيص | 60 رينغ | قابل للتخصيص | |||
| واجهه المستخدم | RS232 / RS422 / إيثرنت | RS232 / RS422 / إيثرنت | RS232 / RS422 / إيثرنت | ||||||
| مع درجة حرارة Chamer | رقم | رقم | رقم | ||||||
| دقة التحكم في درجة الحرارة | ------ | ------ | قابل للتخصيص | ||||||
| هدف الاختبار | جيرو ، مقياس تسارع ، مستشعر مغناطيسي ، IMU | جيرو ، مقياس تسارع ، مستشعر مغناطيسي ، IMU | جيرو ، مستشعر مغناطيسي ، IMU | ||||||
