| اسم العلامة التجارية: | avic |
| رقم الطراز: | F98 |
| الـ MOQ: | 1 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 50 / شهر |

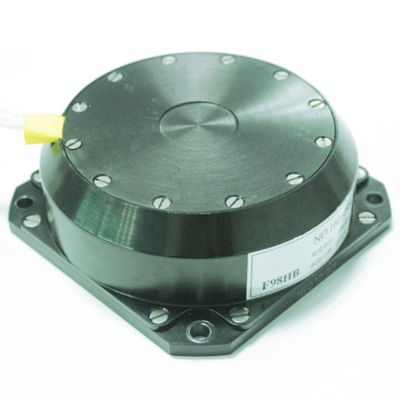

جهاز استشعار ضيوفي ذو ثنائي ضيوفي ذو محور واحد جهاز استشعار معدل زاوية ثقيل بناءً على مبدأ Sagnac
الوصف
هذا المنتج هو جهاز استشعار لسرعة الزاوية الثابتة القائم على مبدأ Sagnac ، والذي يستخدم لقياس حركة السرعة الزاوية للناقل حول المحور الحساس للمنتج.هذا المنتج مع حلقة الألياف لوحدة استشعار معدل الزاوية، استنادا إلى دائرة الكشف عن الحلقة المغلقة ، والفرق في المراحل الناجمة عن معدل الزاوية الحساسة من حلقة الألياف الضوئية ، وتغيير إلى قوة إشارة عن طريق التداخل ،تحويل دائرة الكشف إشارة الكثافة إلى إشارة الجهد، والإشارة يتم اكتشافها من خلال تعديل وتفكيك التعديل، ثم إشارة ردود الفعل مرة أخرى إلى المسار البصري، لتحقيق التحكم في الحلقة المغلقة.
هذا المنتج هو جهاز استشعار ثباتي يتكون من نظام ضوئي ودورة إمدادات الطاقة ومعالجة البيانات المقابلة ، والتي يمكن أن توفر معلومات إضافية بزاوية محور واحد.
يستخدم هذا المنتج أساسا في نظام قياس الثباتية من نظام الملاحة الثباتية عالية الدقة ونظام تحديد المواقع والتوجيه.
الخصائص
● تصميم الألياف الكاملة - عمر طويل ، حجم الحزمة الصغير ، استقرار عال ومقاومة أكبر للتداخل.
● مقطر الألياف المدمج - الحد الأدنى من فقدان الإدراج ونسبة الانقراض العالية ، مما يوفر مقاومة أكبر لدرجة الحرارة والصدمات الميكانيكية ، بالإضافة إلى الاهتزازات الشديدة.
● حزمة موثوقة ومدمجة - قوية من الناحية التشغيلية لجميع أنواع البيئات ، مثالية لمجموعة واسعة من التطبيقات في كل من المجالات المدنية والعسكرية.
● تكنولوجيا QuichLaunch - وقت تنشيط أدنى دون الحاجة إلى معايرة خارجية.
● الطول الأمثل للموجة - يحسن الحساسية بنسبة 50٪ مع نفس الهيكل والحجم والتكلفة.
● عزل الضوضاء والضغط - يقلل بشكل كبير من الزاوية المشي العشوائي.
● تكنولوجيا SelfTrack - تحسن النطاق الديناميكي للجايرو
التطبيقات
●طائرات بدون طيار/طائرات بدون طيار/طائرات هليكوبتر ●أسلحة نووية تكتيكية
●نظام الملاحة المتكاملة ●استقرار المنصة الثابتة ●ملاحة المركبات
خصائص الأداء
| لا، لا، لا | المعلم | F98-400 | الوحدة | ملاحظات | ||||||
| 1 | الحد الأقصى لسرعة الزاوية | ±400 | °/s | |||||||
| 2 | عامل الحجم |
1650000 × (1±10%) |
SP/°/s | |||||||
| 3 | عدم خطية عامل المقياس في درجة حرارة الغرفة | ≤20 | ppm | @25°C |
||||||
| 4 | قابلية تكرار عامل المقياس في درجة حرارة الغرفة | ≤20 | ppm | @25°C | ||||||
| 5 |
إمكانية تكرار عامل المقياس بالكامل درجة الحرارة
|
≤50 | ppm | -40°C~+70°C | ||||||
| 6 | استقرار التحيز في درجة حرارة الغرفة | ≤0.02 |
عشرات 1σ,°/h |
@25°C | ||||||
| 7 | قابلية تكرار التحيز في درجة حرارة الغرفة | ≤0.01 | 1σ,°/h | التحيز | ||||||
| 8 | إمكانية تكرار التحيز في درجة حرارة القمامة | ≤0.03 | 1σ,°/h | -40°C~+70°C | ||||||
| 9 | استقرار التحيز في درجة حرارة متغيرة | ≤0.015 |
100 دولار 1σ,°/h |
0.3 درجة مئوية/دقيقة،-40 درجة مئوية~+70 درجة مئوية | ||||||
| 10 | المشي العشوائي | ≤0.003 | °/ | |||||||
| 11 | وقت التنشيط | 0 | دقيقة | |||||||
| 12 | قيمة التحيز أثناء الاهتزاز / قبل الاهتزاز / بعد الاهتزاز | ≤0.05 | °/ساعة | |||||||
| 13 | قيمة التحيز قبل / بعد الاهتزاز) | ≤0.05 | °/ساعة | |||||||
| 14 | الحساسية المغناطيسية | ≤0.01 | °/h/G | |||||||
| 15 | قيمة عتبة | ≤0.02 | °/ساعة | |||||||
| 16 | اهتزاز |
20 هرتز 2000 هرتز
|
هرتز/10 دقيقة | |||||||
| إكس | Y | Z | ||||||||
|
اهتزاز الطيف |
||||||||||
| 17 | التأثير | 15g ((3 مرات) | نصف موجة الصين / 11ms | |||||||
| ±X | ±Y | ±Z | ||||||||
الأبعاد
