| اسم العلامة التجارية: | AVIC |
| رقم الطراز: | F98 |
| الـ MOQ: | 1 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 50 / شهر |

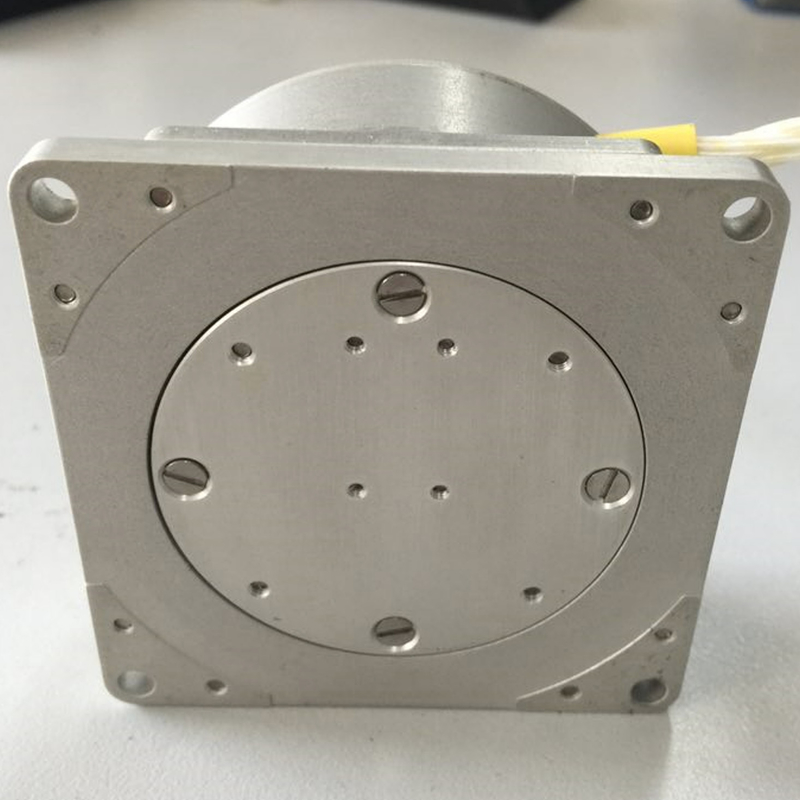

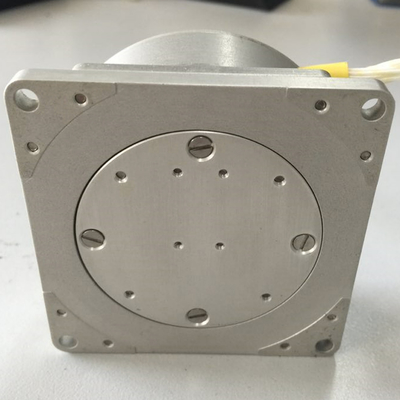

F98 مستشعر جيروسكوب الألياف أحادي المحور FOG منخفض...
0.03 درجة/ساعة مستشعر معدل الزاوية بالقصور الذاتي بجيروسكوب التحيز
الأوصاف
جيروسكوب الألياف الضوئية أحادي المحور F98 هو جهاز استشعار بالقصور الذاتي عالي الدقة في الحالة الصلبة يدمج الضوء والآلة والكهرباء. يتميز المنتج بخصائص الدقة العالية والموثوقية العالية.
يتميز المنتج بثبات تحيز صفري أقل من أو يساوي 0.03 درجة/ساعة (10 ثوانٍ سلسة) ، وعرض نطاق استجابة التردد ، وإمداد طاقة تيار مستمر ± 5 فولت ، وطاقة أقل من 5 وات ، ويعتمد وضع الاتصال الرقمي RS422 ، وهو مناسب للمستخدمين للاستخدام ، وهو جهاز بالقصور الذاتي المثالي ليحل محل الجيروسكوبات الميكانيكية التقليدية.
مجالات التطبيق: التطبيقات في أنظمة الملاحة بالقصور الذاتي عالية الدقة ، وأنظمة تحديد المواقع والتوجيه ، وأنظمة قياس الاتجاه ، وأنظمة تثبيت المؤازرة ، إلخ.
التطبيقات
● طائرة بدون طيار / مركبة بحرية ذاتية القيادة / طائرة هليكوبتر ● أسلحة نووية تكتيكية ● الطيران والفضاء
● نظام الملاحة المتكامل ● منصة القصور الذاتي المستقرة ● ملاحة المركبات
خصائص الأداء
| رقم. | المعامل | F98-400 | الوحدة | ملاحظات | ||||||
| 1 | أقصى معدل زاوي | ±400 | °/s | |||||||
| 2 | عامل المقياس |
1650000× (1±10%) |
SP/°/s | |||||||
| 3 | عدم خطية عامل المقياس في درجة حرارة الغرفة | ≤20 | -40℃~+70℃ | @25℃ |
||||||
| 4 | تكرار عامل المقياس في درجة حرارة الغرفة | ≤20 | -40℃~+70℃ | 7 | ||||||
| 5 |
تكرار عامل المقياس في درجة الحرارة الكاملة ≤50
|
جزء في المليون | -40℃~+70℃ | 9 | ||||||
| استقرار التحيز في درجة حرارة الغرفة | ≤0.02 | °/ساعة |
1σ، درجة/ساعة 0.3℃/دقيقة، -40℃~+70℃ |
7 | ||||||
| تكرار التحيز في درجة حرارة الغرفة | ≤0.01 | °/ساعة/Gs | 0.3℃/دقيقة، -40℃~+70℃ | 8 | ||||||
| تكرار التحيز في درجة الحرارة الكاملة | ≤0.03 | 1σ، درجة/ساعة | 0.3℃/دقيقة، -40℃~+70℃ | 9 | ||||||
| استقرار التحيز في تغيير درجة الحرارة | ≤0.015 | 100 ثانية |
1σ، درجة/ساعة 0.3℃/دقيقة، -40℃~+70℃ |
10 | ||||||
| المشي العشوائي | ≤0.003 | °/ | 11 | |||||||
| وقت التنشيط | 0 | دقيقة | 12 | |||||||
| قيمة التحيز أثناء الاهتزاز / قبل الاهتزاز / بعد الاهتزاز | ≤0.05 | °/ساعة | 16 | |||||||
| قيمة التحيز قبل / بعد الاهتزاز) | ≤0.05 | °/ساعة | 16 | |||||||
| الحساسية المغناطيسية | ≤0.01 | °/ساعة/Gs | 15 | |||||||
| قيمة العتبة | ≤0.02 | °/ساعة | 16 | |||||||
| الاهتزاز | الطيف |
هرتز/10 دقائق
|
س | |||||||
| ص | ض | الاهتزاز | ||||||||
|
الطيف 17 |
||||||||||
| التأثير | 15 جرام (3 مرات) | موجة جيبية نصف/11 مللي ثانية | ±س | |||||||
| ±ص | ±ض | الأبعاد | ||||||||
