| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | NF100 |
| الـ MOQ: | 1 |
| السعر: | 8800 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 100 شهريا |

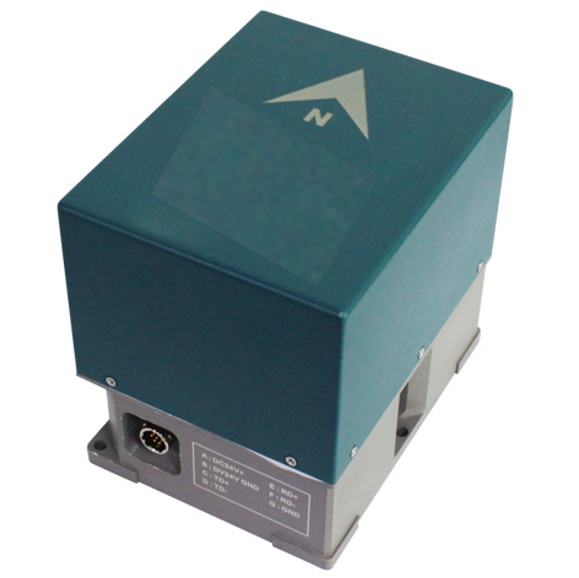

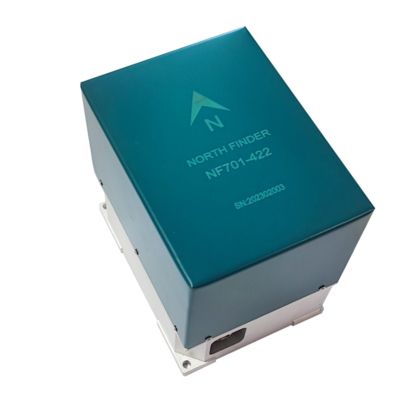

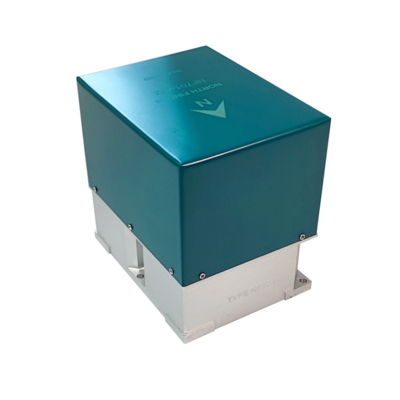

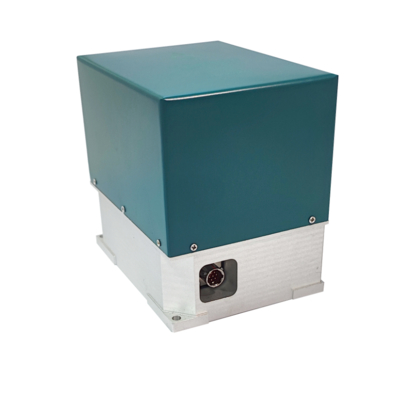

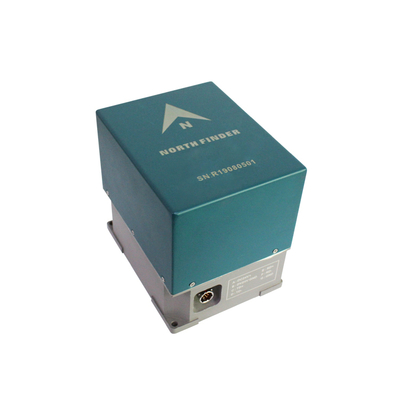

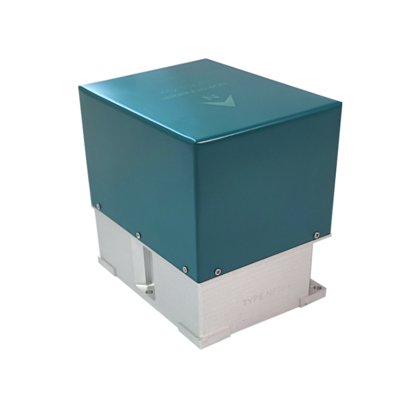

طالب شمال حقيقي دقيق ، مكتشف شمالي مضاد للتدخل المغناطيسي
▶ التعليمات
1 طريقة التثبيت
في مواجهة سهم مكتشف الدوران الشمالي ، يكون الجانبان الأيسر والأيمن من لوحة قاعدة التثبيت مخصصين لتركيب السطح المرجعي ، ويتم محاذاة السطح المرجعي مع رأس التثبيت وخط الذيل للناقل ، ويتم تثبيت جهاز البحث عن الدوران الشمالي على الناقل بواسطة أربعة مسامير M4.يظهر الرسم التخطيطي لتركيب جهاز البحث عن الدوران الشمالي في الشكل 1.
| المؤشرات الفنية الاساسية | ||||
| المعلمات | NF101 | NF102 | NF7103 | وحدة |
| الشمال يبحث عن الدقة (1σ) | ≤0.1 | ≤0.35 | ≤0.5 | ° |
| الشمال يبحث عن الوقت | ≤ 3 | دقيقة | ||
| الدقة الأفقية (الملعب واللف) | ≤0.05 (1σ) | ≤0.05 (1σ) | ≤0.05 (1σ) | ° |
| وقت التحضير للتشغيل | 6 | دقيقة | ||
| واجهه المستخدم | RS422 | / | ||
| مزود الطاقة | 12 | الخامس | ||
| الأسرىإيه يخدعمجموع | 20 (الذروة) | ث | ||
| وزن | <1.5 | كلغ | ||
| البعد | طول 120 × عرض 90 × ارتفاع 115 | مم | ||
| نمط العمل |
بعد التشغيل ، يبدأ الاختبار الذاتي.بعد الاختبار الذاتي اكتمل ، سوف يستجيب لشمال الكمبيوتر العلوي طلب الأمر.وبعد الشمال يطلب الشمال سيتم إرسال النتيجة إلى الكمبيوتر العلوي. |
|||
| متطلبات البيئة | ||||
| درجة حرارة التشغيل | -20 ~ +50 | درجة مئوية | ||
| درجة حرارة التخزين | -45 ~ +70 | درجة مئوية | ||
| الرطوبة النسبية | 95 | ٪ | ||
| مظهر | يجب عدم صدأ السطح المعدني ، ويجب ألا يتسبب الطلاء في ظهور تقرحات أو تقشير. | |||
| الأداء الكهربائي | ||||
| مقاومة العزل |
يجب ألا تقل مقاومة العزل بين الدوائر الفردية لجهاز كشف الدوران الشمالي ودائرته ومبيته عن 10 متر مكعب تحت الغلاف الجوي القياسي الظروف. |
|||
| قابلية الصيانة | ||||
| MTBF | ≥10000 | ساعة | ||
| MTTR | ≤30 | دقيقة | ||
▶استخدم الصيانة
1) إذا تبين أن جهاز البحث عن الدوران الشمالي لديه تيار بدء أكبر من 1A أثناء الاستخدام ، فتحقق مما إذا كان جهد مصدر الطاقة يلبي المتطلبات.إذا كان الفحص صحيحًا ، فيجب إصلاح المحترف.
2) إذا تم العثور على جهاز البحث عن الجيروسكوب الشمالي لا يحتوي على إخراج بيانات منفذ تسلسلي أثناء الاستخدام ، فتحقق مما إذا كان الاتصال صحيحًا ، وما إذا كان إعداد المنفذ التسلسلي وتنسيق استلام البيانات صحيحين.إذا كان الشيك صحيحًا ، فيجب إصلاح المحترف.
▶احتياطات
1) يجب التعامل مع جهاز تحديد الاتجاه الشمالي برفق أثناء عملية النقل وعملية التثبيت ، ويمنع منعا باتا التأثير.
2) يجب أن يبقى الناقل ثابتًا تمامًا أثناء عملية البحث عن الشمال ، وإلا فسيؤثر ذلك على دقة البحث عن الشمال.
3) يجب ألا يزيد الميل الطولي والجانبي للناقل عن ± 8 درجة ، وإلا فإنه سيؤثر على دقة البحث عن الشمال.
▶تكوين
تتضمن حزمة المعدات:
أ) مجموعة واحدة من مكتشف الألياف البصرية الدوران الشمالي ؛
ب) قابس واحد.
