| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 2ST520 |
| الـ MOQ: | 1 |
| شروط الدفع: | T / T ، L / C. |
| القدرة على التوريد: | 10/3 شهور |
جدول معدل المحور المزدوج ، جدول موضع المحور المزدوج ، جدول محاكاة دقيق

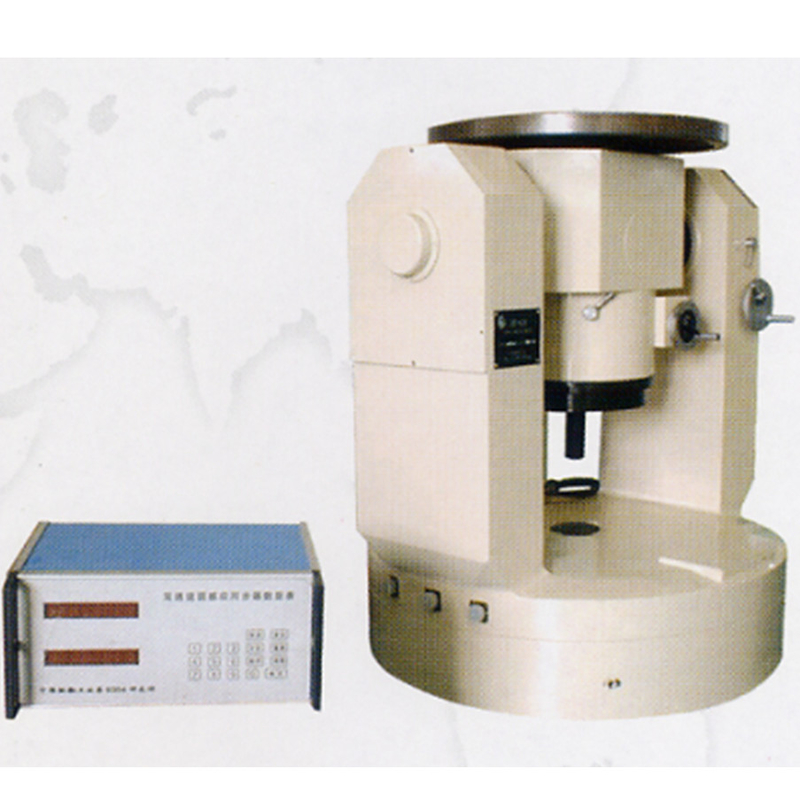

2ST-520 عبارة عن قرص دوار من نوع المحور ثنائي المحور يقود شاشة عرض رقمية.إنها تعتمد بنية ميكانيكية جديدة لتسهيل الضبط الجزئي للموضع ، فهي ذات دقة عالية ، وتطبيق واسع ، واستخدام مناسب ، وتكلفة منخفضة ، إلخ. وهي مناسبة لاختبار ومعايرة نظام وجهاز الملاحة بالقصور الذاتي.
| العناصر | 2ST-520 | التشغيل اليدوي ثنائي المحور |
| سعة التحميل | 50 كجم | 40 كجم |
| الحد الأقصى لحجم الكائن الذي تم اختباره | Ø80 × 240 ملم | Ø420 × 200 مم |
| قطر وجه الجدول | Ø520 ملم | Ø460 ملم |
| تسطيح وجه الجدول | 0.01 مم | 0.01 مم |
| قيمة رعشة واجهة الجدول | 0.03 مم | 0.03 مم |
| مادة وجه الجدول | 1cr18Ni9Ti | يصب |
| تذبذب الخطأ |
الحلقة الداخلية: ± 2 " الحلقة الخارجية: ± 3 " |
± 2 " |
| المحاور المتعامدة | ± 3 " | ± 3 " |
| نطاق زاوية الدوران |
الحلقة الداخلية: مستمرة الحلقة الخارجية: ± 90 درجة |
الحلقة الداخلية: مستمرة الحلقة الخارجية: ± 90 درجة |
| نطاق تعديل العنوان | ± 2 " | |
| نمط العمل | موقع | موقع |
| وزن جسم الآلة | حوالي 700 كجم | |
| حجم المخطط التفصيلي | 850 × 650 × 900 ملم | |
| حلقات الانزلاق | 40 حلقة | 8 حلقات × 2 أ |
| منفذ الكمبيوتر | RS232 | RS232 |
| دقة قياس الموضع الزاوي (الحلقة الداخلية) | ± 4 " | ± 3 " |
| دقة قياس الموضع الزاوي (الحلقة الخارجية) | ± 5 " | ± 5 " |
| دقة قياس الموقف الزاوي (الحلقة الداخلية) | 0.36 بوصة | 0.36 بوصة |
| قرار قياس الموقف الزاوي (الحلقة الخارجية) | 0.36 بوصة | 0.36 بوصة |
| قياس الموضع الزاوي التكرارية (الحلقة الداخلية) | ± 2 ″ | |
| قياس الموضع الزاوي التكرارية (الحلقة الخارجية) | ± 3 |
