| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 3KTD-311 |
| الـ MOQ: | 1 |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10/6 شهور |
متعددة الوظائف محاكاة الحركة 3 محاور ، ثلاثة محاور القرص الدوار محاكاة الموقف ، المعدل ، السرعة الزاوية

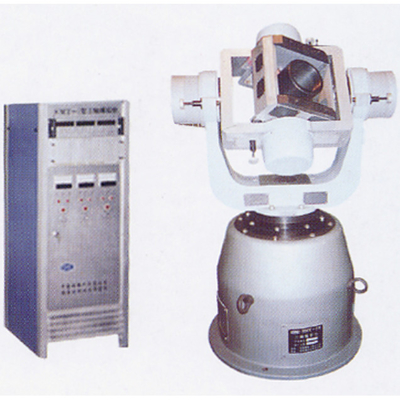

3KTD-311 عبارة عن ثلاثة محاور من نوع الإطار الأوتوماتيكي ، متعدد الوظائف ، معدات اختبار المحاكاة الديناميكية ذات المحاكاة الديناميكية.يتم استخدامه بشكل أساسي في اختبار موضع نظام الملاحة بالقصور الذاتي ومعدله وتأرجحه.يتم التحكم فيها ومعالجتها بواسطة الكمبيوتر ، وتمتلك ميزات عالية الدقة ، ونطاق ديناميكي واسع ، وما إلى ذلك.
الملامح العامة
| سعة التحميل | 20 كجم |
| الحد الأقصى لحجم الكائن المقاس | 220 مم × 220 مم × 280 مم |
| خطأ متذبذب |
الإطار الداخلي / الخارجي: ± 4 " إطار متوسط: ± 6 " |
| نطاق زاوية الدوران | ثلاثة محاور مستمرة لانهائية |
| عمودي المحور |
إطار متوسط داخلي ± 5 " حلقة منتصف خارجية ± 5 " |
| نمط العمل | الموقف ، المعدل ، التأرجح |
| وزن جسم الطاولة | حوالي 800 كجم |
| مخطط نص الجدول | حوالي 800 مم × 700 مم × 1300 مم |
| خزانة تحكم كهربائية | خزانة قياسية 19 بوصة ، الارتفاع: 1600 مم |
| حلقات الانزلاق الموصلة |
حلقات المستخدم: 70 حلقة × 3 ع |
مؤشر الأداء
| دقة قياس الموقف الزاوي | ± 3 " |
| دقة قياس الموقف الزاوي | 0.36 بوصة |
| الموضع الزاوي يقيس قابلية التكرار | ± 2 " |
| دقة التحكم في الموقف الزاوي | ± 5 " |
| نطاق معدل |
الإطار الداخلي: 0.001 درجة / ثانية ~ 400 درجة / ثانية منتصف الإطار: 0.001 درجة / ثانية ~ 200 درجة / ثانية |
| معدل الدقة والاستقرار | 5 × 10-5(متوسط 360 درجة) |
| أقصى تسارع للزاوية |
الإطار الداخلي 220 درجة / ثانية2و منتصف الإطار 130 درجة / ثانية2 ، الإطار الخارجي 50 درجة / ثانية2 ، |
| سعة التأثير |
الإطار الداخلي: ± 45 درجة منتصف الإطار: ± 30 درجة الإطار الخارجي: ± 10 درجة |
| فترة Sway | 5sec ~ 12sec |
| عرض النطاق الترددي لنظام التحكم |
الإطار الداخلي: 10 هرتز إطار متوسط: 10 هرتز الإطار الخارجي: 5 هرتز |
