| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | جي آي 200 جي-بي0 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 500 / شهر |
نظام الملاحة الثابتة للطائرات بدون طيار
وصف المنتج

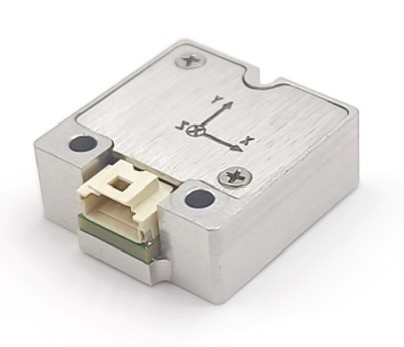

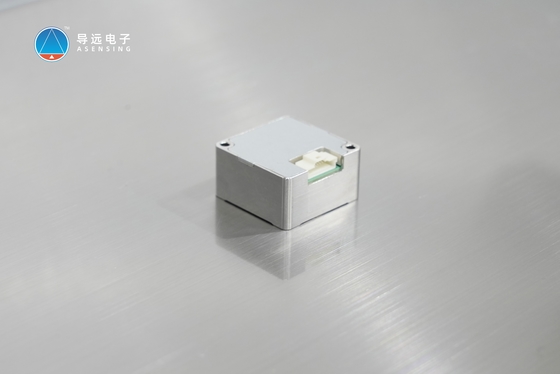

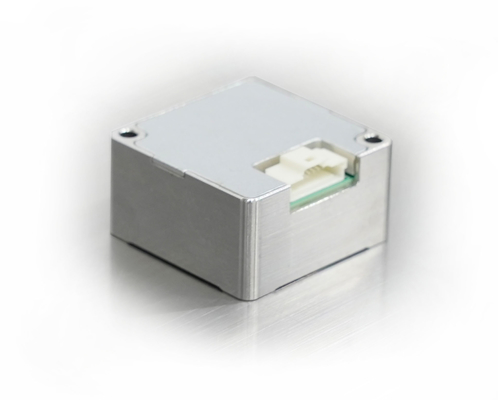

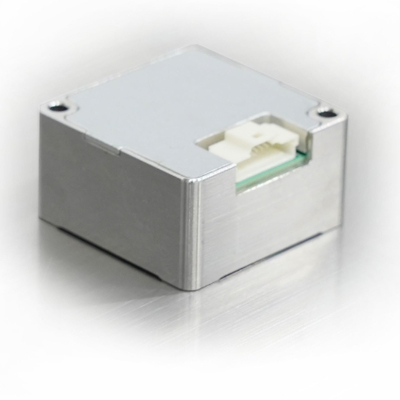

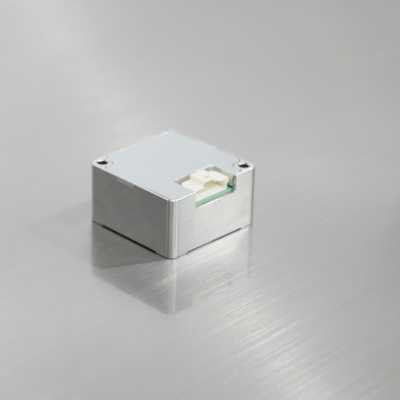

GI200G-B0-IMU هي وحدة قياس ثابته (IMU) تستند إلى تكنولوجيا التصنيع الدقيق (MEMS) ، مع جهاز تحريك MEMS عالي الأداء ومقاييس تسارع MEMS ،يخرج 3 سرعات زاوية و 3 تسارعات.
يحتوي GI200G-B0-IMU على موثوقية عالية وقابلية قوية للتكيف مع البيئة. من خلال مطابقة البرمجيات المختلفة ، يمكن استخدام المنتج على نطاق واسع في الطائرات بدون طيار التكتيكية والصناعية ، والذخيرة الذكية ،الباحث والحقول الأخرى.
مجال التطبيق الرئيسي
الوظائف الرئيسية
المؤشرات التقنية
| المعلم | ظروف الاختبار | القيمة النموذجية | الوحدة | ||
| السرعة الزاوية | النطاق | أداة التشغيل | 50,010,002,000 | °/s | |
| عدم التحيز | الاستقرار | متوسط 10 ثوانٍ، + 70 °C، + 20 °C، -40 °C | 10 | °/ساعة | |
| تباين ألان، + 20 °C | 2 | °/ساعة | |||
| تغير درجة الحرارة الإجمالية بدون تحيز | -40 °C ~ + 70 °C، 1 °C/min، متوسط 10 ثواني، 1σ | ± 0.05 | °/s | ||
| عدم التحيز | نطاق التحيز الصفري | ± 0.1 | °/s | ||
| عامل الحجم | غير خطية | +20 درجة مئوية | 0.01 | %FS | |
| دقة عامل المقياس | تغيير دورة الحياة، اختبار متسارع | 0.2 | %FS | ||
| المدة الحساسة للتسارع | 8 | °/h/g | |||
| عرض النطاق | 3dB | 200 | هرتز | ||
| تأخير البيانات | باستثناء وقت الإرسال | <5 | ms | ||
| التسارع | النطاق | 16,200 | g | ||
| عدم التحيز | الاستقرار | متوسط 10 ثوانٍ، + 70 °C، + 20 °C، -40 °C | 0.5 | ملغ | |
| تباين ألان، + 20 °C | 0.1 | ملغ | |||
| تغير درجة الحرارة الإجمالية بدون تحيز | -40 °C ~ + 70 °C، 1 °C/min التغير | 1 | ملغ | ||
| عدم التحيز | نطاق التحيز الصفري | 5 | ملغ | ||
| عامل الحجم | إمكانية تكرار البدء المتعاقب | +70 درجة مئوية +20 درجة مئوية -40 درجة مئوية | 100 | ppm | |
| غير خطية | +20 درجة مئوية | 0.02 | %FS | ||
| دقة عامل المقياس | تغيير دورة الحياة، اختبار متسارع بدلاً من ذلك | 0.3 | %FS | ||
| عرض النطاق | 3dB | 200 | هرتز | ||
| وقت البدء | الوقت من التشغيل إلى إخراج البيانات الصحيحة | 500 | ms | ||
| 3 محاور زايرو و 3 محاور تسريع | +70 درجة مئوية +20 درجة مئوية -40 درجة مئوية | 0.05 | ° | ||
| درجة عدم التقاطع بين أي محورين | |||||
| الأبعاد الكلية | LxWxH | 22.4×24×9 | ملم | ||
| الوزن | 10 | g | |||
| إمدادات الطاقة | 5±0.5 | V | |||
| (ريبل) | ب ب | 100 | mV | ||
| استهلاك الطاقة | 0.5 | W | |||
| بيئة الاستخدام | درجة حرارة العمل | -40~+80 | °C | ||
| درجة حرارة التخزين | -45~+85 | °C | |||
| التأثير | 1000 جرام0.5 ثانية | ||||
| اهتزاز | 20~2000 هرتز، | ||||
| 6.06 غرام | |||||
| معدل تحديث الاتصالات | الـ UART ذات القناة الواحدة | 500 (تخلفي) | هرتز | ||
| 1000 (على الأكثر) | |||||
| معدل البود للاتصال | الـ UART ذات القناة الواحدة | 460.8 (المعيار الافتراضي) | kbps | ||
| 921.6 (على الأكثر) | |||||
| الموثوقية | MTBF | 20000 | h | ||
| وقت العمل المستمر | 120 | h | |||
واجهة كهربائية

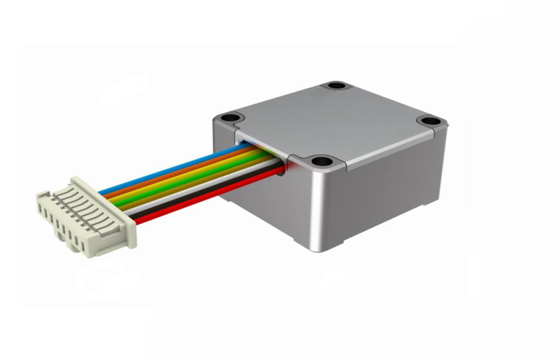

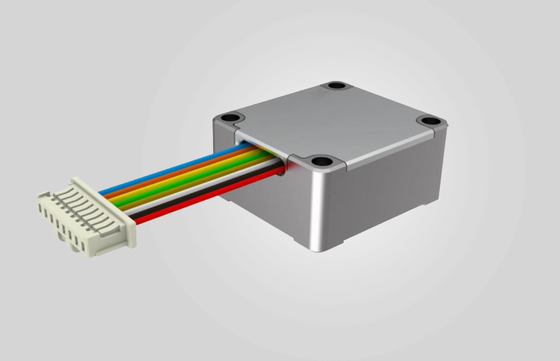

GI200G-B0-IMU يتبنى رابط محلي 6PIN مع وظيفة القفل للاتصال.
نموذج الواجهة: A1008 WR-S-6P، محطة التزاوج الموصى بها هي A1008H-6P + A1008-T/G أو 5013300600 (6p) + 5013340000.
بعد المنتج
L22.4mm × W24mm × H9mm ((L × W × H))
