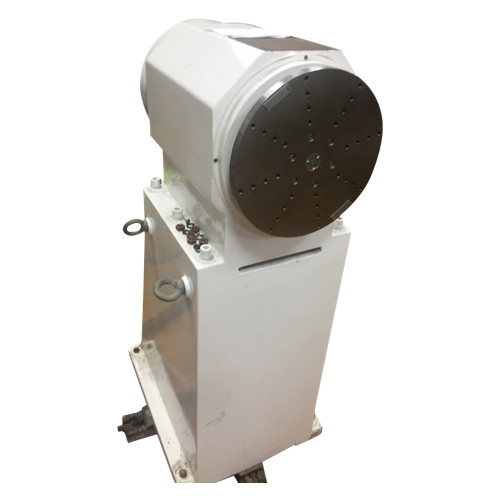

اختبار الملاحة بالقصور الذاتي 10 كجم مع غرفة حرارية

محاكاة INS الأوتوماتيكية واختبار القرص الدوار ، ومنضدة اختبار الملاحة بالقصور الذاتي مع غرفة حرارية

المؤشرات الفنية الرئيسية

1. سطح الطاولة من جسم الطاولة الميكانيكية

① مادة سطح الطاولة: فولاذ مقاوم للصدأ

② الحد الأقصى لوزن الحمل لسطح الطاولة: 30 كجم

③ حجم المنضدة: Φ 320 مم

④ تسطيح المنضدة: 0.02 مم

نفاد سطح نهاية الطاولة: 0.05 مم

فتحة تثبيت لولبية على المنضدة: 25 مم (شكل نصف قطري ، 5 ثقوب × 8 خطوط موزعة بالتساوي)

⑦ تسرب التدفق المغناطيسي: أقل من 1mT

2. دقة دوران المحور: ± 3 ″

3. نطاق الموقف الزاوي: 0.0000 ° ~ ± 359.9999 °

4. دقة الموقف الزاوي: ± 3 ″

5. القرار الزاوي 0.0001 درجة

6. نطاق معدل الزاوي 0.001 درجة / ثانية ~ 1000 درجة / ثانية

7. دقة معدل الزاوي واستقرار معدل

① ω <1 درجة / ثانية 5 × 10^-3(متوسط ​​درجة واحدة)

② 1 ° / ثانية <<10 ° / ثانية 5 × 10^-4(متوسط ​​10 درجات)

③ 10 ° / ثانية <5 × 10^-5(متوسط ​​360 درجة)

8. نطاق التسارع الزاوي: 1 ° / ثانية²~ 100 درجة / ثانية²(الافتراضي الأولي: 10 درجة / ثانية)

9. أقصى تسارع زاوي 300 درجة / ثانية²

10. مدى التأرجح: 0 ° ~ ± 45 °

11. دورة التأرجح: 2S ~ 20s

12. عرض النطاق الترددي لنظام التحكم: 10Hz (-3dB)

13. الموثوقية

وقت العمل المستمر: 48 ساعة

② متوسط ​​الوقت بين الفشل 2000 ساعة

14. تعتمد الحلقة الانزلاقية 30 حلقة ، بما في ذلك 2A / 20 حلقة (سلك محمي زوج مجدول) وحلقات 3A / 10 (سلك غير محمي).

15. نظام صندوق التحكم في درجة الحرارة (اختياري)

① يجب ألا يقل حجم تجويف العمل عن W500mm × H500mm × D500mm

نطاق التحكم في درجة الحرارة: -45 درجة مئوية ~ 85 درجة مئوية

③ دقة التحكم في درجة الحرارة: ± 1 ℃

معدل التسخين والتبريد: ± 2 ℃ / دقيقة (متوسط ​​في العملية برمتها)

16. جهاز الكمبيوتر الدوار لديه القدرة على تخزين البيانات المتعلقة بتشغيل القرص الدوار ، مثل الوقت وموضع القرص الدوار ومعدل الزاوية ، ولديه القدرة على إخراج البيانات في الوقت الحقيقي من خلال المنفذ التسلسلي.تردد الخرج هو ≥ 5 هرتز.قادرة على التحكم في تشغيل القرص الدوار ودرجة الحرارة من خلال كمبيوتر خارجي (من خلال منفذ تسلسلي).بروتوكول الاتصال: RS232 9.6 كيلو بايت.اللوحة الخلفية لصندوق التحكم الكهربائي مزودة بواجهة تسلسلية RS232 قياسية.
