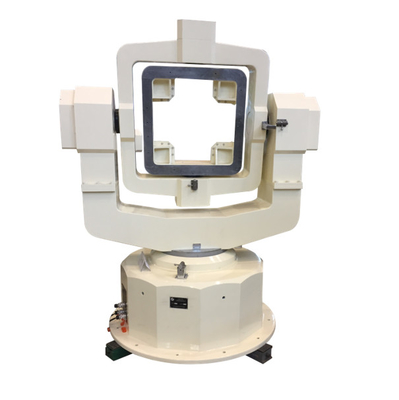

UOO نوع القرص الدوار ثلاثي المحاور لمعدل زاوية ثلاثة اتجاهات

عجلة التدوير ثلاثية المحورية، محاكاة الحركة ثلاثية المحورية نوع UOO

I. نظرة عامة

يتم استخدام اللوحة الدوارة ذات المحور الثلاثي بشكل رئيسي لثلاث اتجاهات من الموقف الزاوي ومعدل الزاوية والسرعة الزاوية وغيرها من حوافز الحركة لتحقيق اختبار الكائن المقاس.

II. المتطلبات التقنية الرئيسية

1متطلبات الأداء

1. وزن الحمولة: لا يقل عن 10 كجم.
2. سطح تركيب الحمولة: φ320mm ، سبيكة الألومنيوم القوية للغاية.

2مؤشر الدقة

1. مسطحة سطح التثبيت: 0.02 ملم.
2. متوسط ارتفاع دوران المحور لثلاث محاور: ± 20 ′′؛
3. محور التدحرج: دوران مستمر غير محدود
4. محور الأزيموث: دوران مستمر غير محدود
5. محور الطوق: دوران مستمر غير محدود
6. خطأ الدوران عند ميل ثلاثي المحور: ≤ ± 10 ′′
7. دقة الموقع على ثلاثة محاور: ± 10 ′′؛
8. إمكانية تكرار الموقف ثلاثي المحور: ± 5 ′′.
9. نطاق الحركة: ± 0.001 °/S ~ ± 500 °/S.

±0.001°/S ~ ±400°/S ؛

±0.001°/S ~ ±300°/S ؛

10. الحد الأقصى للتسارع الزاوي: 400 °/S²;

300 درجة مئوية²؛

200 درجة مئوية²؛

11. دقة وتثبيت المعدل: ω < 1 °/s 5 × 10^-3(1٪ في المتوسط)

1 °/s ≤ ω < 10 °/s 5 × 10^-4(متوسط 10 درجات)

10 °/s ≤ ω5 × 10^{- 5}(متوسط 360 درجة)

2.3 حلقة زلقة (اختيارية): 30 حلقة، تيار اسمي 2A.

مقاومة الاتصال الساكن: لا تزيد عن 10mΩ.

مقاومة الاتصال الديناميكية: لا تزيد عن 15 مΩ.

2.4 متطلبات الموثوقية

متوسط الوقت بين الفشل (MTBF): 2000 ساعة

وقت العمل المستمر: 8 ساعات

رسم الأبعاد

بيئة العمل

(1) الطاقة: 220 فولت ± 10٪ 50 هرتز 2 كيلوواط.

(2) درجة حرارة الغرفة: المتطلبات العامة لبيئة المختبر

(3) الرطوبة المحيطة: ≤ 80RH
