| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | JB2-02 |
| الـ MOQ: | 1 |
| السعر: | 600~1190 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 500 / شهر |

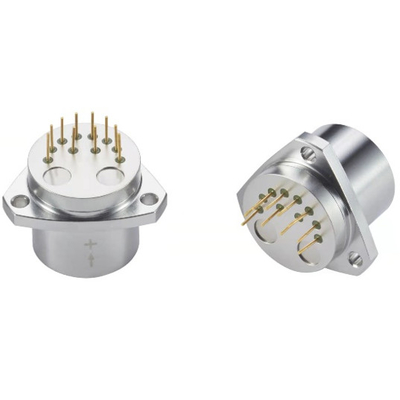

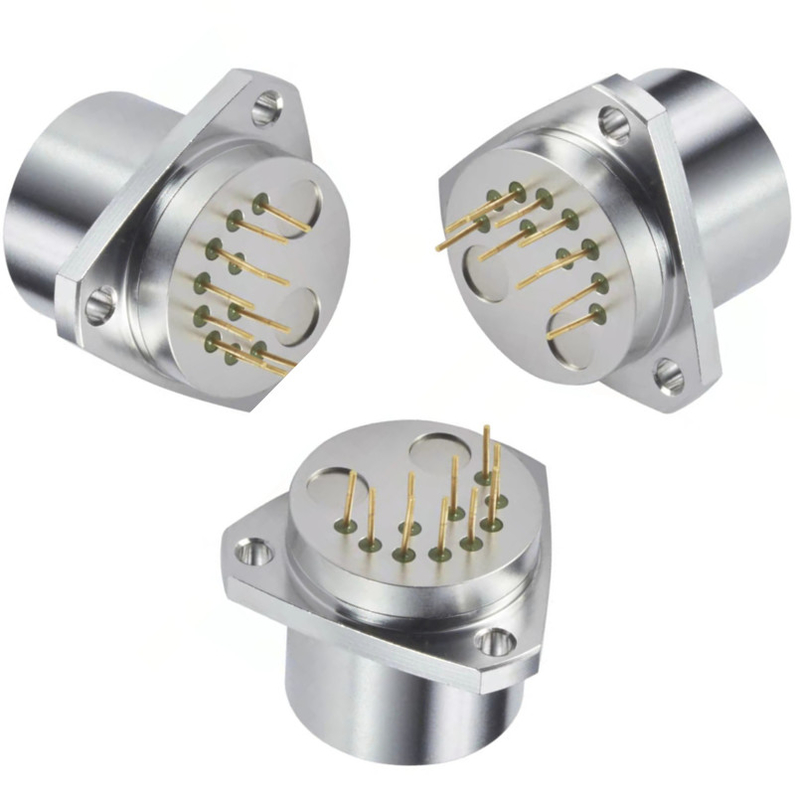

مستشعرات الكوارتز المرنة الفريدة من نوعها عالية المدى (70 جرام) مقياس تسارع مع مستشعر درجة الحرارة
تستخدم عائلة مقياس التسارع JB2 مستشعرات الكوارتز المرنة الفريدة.تم تصميم مقياس التسارع عالي المدى (70 جرام) لقياس التسارع بالقصور الذاتي في بيئة الطيران ، وهو المستشعر السائد المستخدم في أنظمة الملاحة بالقصور الذاتي للطائرات التجارية والعسكرية في الصين. اجعله أفضل مقياس تسارع بالقصور الذاتي متاح في السوق اليوم.
يتميز JB2 بنظام Q-flex الحاصل على براءة اختراع ونظام مقاومة الزلازل المحفور-الكوارتز- الانثناء.يوفر هيكل كتلة مقاوم للكوارتز غير متبلور تحيزًا ممتازًا وعامل مقياس وتكرار محاذاة المحور.
تطور الإلكترونيات المتكاملة تيار خرج متناسب مع التسارع يوفر قياس تسارع ثابت وديناميكي.من خلال استخدام المقاوم تحميل الإخراج المقدم من العميل ، والمقاس بشكل مناسب لنطاق تسريع التطبيق ، يمكن تحويل تيار الخرج إلى جهد.
يشتمل JB2 أيضًا على مستشعر درجة الحرارة الداخلية والمخرجات الحالية.من خلال تطبيق خوارزميات معادلة درجة الحرارة ، يتم تحسين أداء التحيز وعامل المقياس واختلال المحور بشكل كبير.
سمات
1. ممتاز تشغيل أداء التكرار
2. وعرة بيئيا
3. الإخراج التناظري
4. مجال قابل للتعديل النطاق
5. جهاز استشعار درجة الحرارة الداخلية للتعويض الحراري (خيار)
6. مجموعة عالية (70 جرام)
خصائص الأداء
| رقم. | معامل | JB2-01 | JB2-02 |
| 1 | نطاق القياس | ± 70 جرام | ± 70 جرام |
| 2 | قيمة العتبة | 5 ميكروغرام | 5 ميكروغرام |
| 3 | قيمة الانحراف k0 / k1 | ≤ (± 3 مجم) | ≤ (± 5 مجم) |
| 4 | عامل المقياس k1 | 1.3 ± 0.2 مللي أمبير / جرام | 1.3 ± 0.2 مللي أمبير / جرام |
| 5 | معامل غير خطي من الدرجة الثانية K2 | ≤ ± 20 ميكروغرام / غرام 2 | ≤ ± 30 ميكروغرام / غرام 2 |
| 6 | 0g 4 h استقرار قصير المدى | ≤10 ميكروغرام | ≤20 ميكروغرام |
| 7 | 1g 4 h استقرار قصير المدى | ≤10 جزء في المليون | ≤20 جزء في المليون |
| 8 | قيمة الانحراف التكرار الشامل k0 (1σ ، 1 شهر) | ≤10 ميكروغرام | ≤30 ميكروغرام |
| 9 | عامل مقياس التكرار الشامل k1 / k1 (1σ ، 1 شهر) | ≤ 15 جزء في المليون | ≤ 30 جزء في المليون |
| 10 | المعامل غير الخطي التكرار الشامل k2 / k1 (1σ ، 1 شهر) | ≤ ± 10 ميكروغرام / غرام 2 | ≤ ± 20 ميكروغرام / غرام 2 |
| 11 | قيمة الانحراف معامل درجة الحرارة | ≤ ± 20 ميكروغرام / | ≤ ± 30 ميكروغرام / |
| 12 | عامل المقياس معامل درجة الحرارة | ≤ 20 جزء في المليون / ℃ | ≤ ± 30 جزء في المليون / ℃ |
| 13 | ضوضاء (مقاومة أخذ العينات 840) | ≤5mv | ≤8.4mv |
| 14 | تردد طبيعي | 400 ~ 800 هرتز | 400 ~ 800 هرتز |
| 15 | عرض النطاق | 800 ~ 2500 هرتز | 800 ~ 2500 هرتز |
| 16 | اهتزاز | 5 جرام (20-2000 هرتز) | 5 جرام (20-2000 هرتز) |
| 17 | صدمة | 100 جرام ، 5 مللي ثانية ، 1/2 بوصة | 100 جرام ، 5 مللي ثانية ، 1/2 بوصة |
| 18 | نطاق قياس درجة حرارة التشغيل | -40- + 85 ℃ | -40- + 85 ℃ |
| 19 | نطاق قياس درجة حرارة التخزين | -60- + 120 درجة | -60- + 120 درجة |
| 20 | تعمل بالطاقة | ± 12 ~ ± 15 فولت | ± 12 ~ ± 15 فولت |
| 21 | الاستهلاك الحالي | ≤ ± 20 مللي أمبير | ≤ ± 20 مللي أمبير |
| 22 | مستشعر تيمبي | نعم ولا نوعان | نعم ولا نوعان |
| 23 | بحجم | Ф25.4x30 ملم | Ф25.4x30 ملم |
| 24 | وزن | ≤80 جرام | ≤80 جرام |
التطبيقات
●قياس الحفر والميل
●ملاحة الجوية والفضائية
●الآلات والمعدات
تكوين الرسم والواجهة
علامة: مستشعر درجة الحرارة هو AD590 ، النقطة 10 هي القوة العالية.النقطة 9 هي القوة المنخفضة.تستخدم النقطة 9 وأرض الطاقة مقاومة بلاتينية واحدة ؛القيمة 1 ك ، المعامل الحراري أقل من 5 جزء في المليون.
