مقياس مغناطيسي عالي الدقة ، مقياس مغناطيسي ثلاثي المحاور RS232 RS485 إخراج رقمي

مقياس مغناطيسي عالي الدقة ثلاثي المحاور RS232 RS485 مستشعر المجال المغناطيسي الناتج الرقمي

▶ الميزة الرئيسية

• دقة عالية تزيد عن ± 1 جاوس ، <0.5٪ مقياس كامل

• مدى دقة ± 2 غاوس ، <70 ميكروغرام

• ثلاثة محاور (X ، Y ، Z) المخرجات الرقمية

• 10 إلى 154 عينة في الثانية ، قابلة للتحديد

• واجهات البيانات التسلسلية RS-232 أو RS-485

• خيارات الضميمة PCB أو الألومنيوم

• واجهة إمداد طاقة غير منظمة بجهد 6-15 فولت تيار مستمر

▶ التطبيق • مرجع الموقف

• البوصلة والملاحة

• كشف حركة المرور والمركبات

• إكتشاف عيب خلقي

• أجهزة المختبر

• نظام الأمن

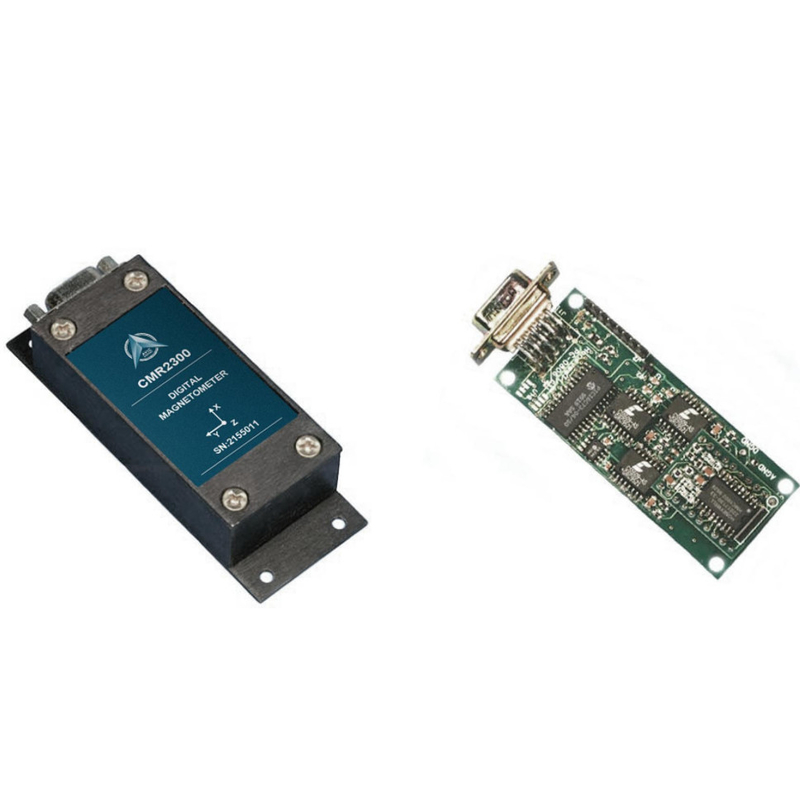

▶ الإنتاج إن AVIC CMR2300 عبارة عن مقياس مغناطيسي رقمي ذكي ثلاثي المحاور لاكتشاف قوة واتجاه المجال المغناطيسي الساقط.يتم توجيه ثلاثة من مستشعرات AVIC للمقاومة المغناطيسية في اتجاهات متعامدة لقياس مكونات المتجهات X و Y و Z لمجال مغناطيسي.يتم تحويل مخرجات أجهزة الاستشعار هذه إلى قيم رقمية 16 بت باستخدام محول دلتا سيغما A / D داخلي.يخزن EEPROM الموجود على متن الطائرة تكوين مقياس المغناطيسية لعملية متسقة.إخراج البيانات هو تسلسلي كامل الازدواج RS-232 أو أحادي الاتجاه RS-485 بمعدلات بيانات 9600 أو 19200.يتوفر إصدار مجموعة تطوير RS-232 يتضمن برنامجًا تجريبيًا متوافقًا مع نظام التشغيل Windows وكابل واجهة ومحول تيار متردد وحقيبة حمل.

تخصيص

البعد ثنائي الفينيل متعدد الكلور و PINOUT

طلب معلومات رقم الطلب:

المنتجات CMR2300-D00-232: PCB فقط (بدون ضميمة) ، RS-232 I / O

CMR2300-D00-485: PCB فقط (بدون ضميمة) ، RS-485 I / O

CMR2300-D20-232: حاوية القاعدة المتساطحة ، RS-232 I / O

CMR2300-D20-485: حاوية القاعدة المتساطحة ، RS-485 I / O

CMR2300-D21-232: حاوية قاعدة ممتدة ، RS-232 I / O

CMR2300-D21-485: حاوية قاعدة ممتدة ، RS-485 I / O

CMR2300-D20-232-DEMO: مجموعة العرض ، حاوية القاعدة المتساطحة ، RS-232 I / O

CMR2300-D21-232-DEMO: مجموعة العرض التوضيحي ، حاوية قاعدة ممتدة ، RS-232 I /
