| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | AV1-01 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 500 / شهر |

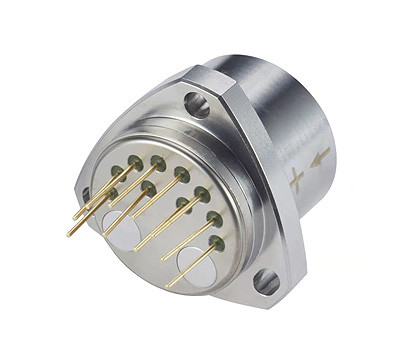

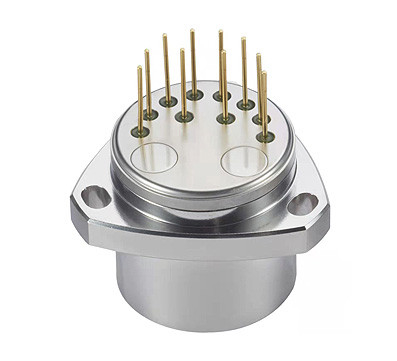

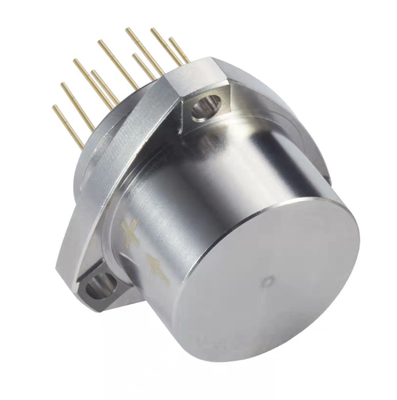

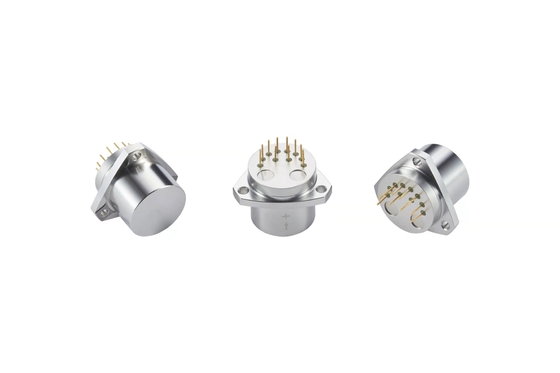

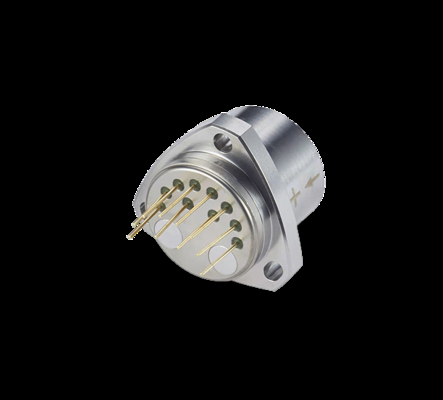

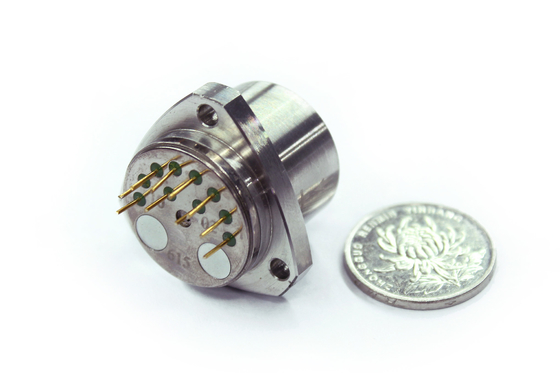

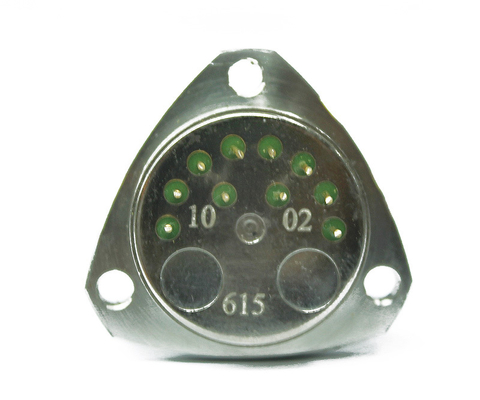

جهاز استشعار اهتزاز الكوارتز المتسارع ذو المحور الواحد عالي الأداء لصناعة النفط والغاز
مقدمة المنتج
سلسلة AV1 الكوارتز مرونة المسرع هو عالية الدقة المسرع مع الاستقرار طويل الأجل ممتازة، قابلية التكرار، أداء بدء التشغيل،قابلية التكيف مع البيئة والموثوقية مما يجعلها مؤثرة من حيث التكلفة الكوارتز المرنة.
التيار الخارجي للمسرع والقوة المستلمة هي خيارات خروجيات خطية ، ويمكن للمستخدم اختيار مقاومة العينات المناسبة لتحقيق أعلى قدر من الدقة.جهاز استشعار تيمب مدمج في، ويتغير التيار الخارجي بشكل خطي مع درجة الحرارة. المستخدم يعوض قيمة الانحراف وعامل المقياس للحد من تأثير درجة الحرارة (اختياري).يمكن استخدام المنتج لكل من الاختبارات الثابتة والديناميكية وهو جهاز استشعار اهتزاز قياسي.
خصائص الأداء
| لا، لا، لا | المعلم | AV1-01 |
| 1 | نطاق القياس | ± 50 غرام |
| 2 | قيمة عتبة | 5 ميكروغرام |
| 3 | قيمة الانحراف k0/k1 | ≤ ± 3 ملغ |
| 4 | عامل المقياس k1 | 1.3±0.2 مآ/ج |
| 5 | معامل غير خطي من الدرجة الثانية K2 | ≤ ± 20μg / g2 |
| 6 | 0g 4 h استقرار قصير الأجل | ≤ 10 ميكروغرام |
| 7 | 1g 4 h استقرار قصير الأجل | ≤10 ppm |
| 8 | قيمة الانحراف قابلية التكرار الشاملة σk0 (1σ، 1 شهر) | ≤ 10 ميكروغرام |
| 9 | عامل المقياس التكرار الشامل σk1/k1 (1σ,1 شهر) | ≤15ppm |
| 10 | معامل غير خطي إمكانية تكرار شاملة σk2/k1 ((1σ، شهر واحد) | ≤ ± 10 ميكروغرام / غرام |
| 11 | قيمة الانحراف معامل الحرارة | ≤ ± 10 ميكروغرام / oC |
| 12 | عامل المقياس معامل الحرارة | ≤±20 ppm /oC |
| 13 | الضوضاء ((مقاومة العينة هي 840Ω) | ≤5mv |
| 14 | التردد الطبيعي | 400~800 هرتز |
| 15 | عرض النطاق | 800 إلى 2500 هرتز |
| 16 | الاهتزاز | 5g ((20-2000Hz) |
| 17 | الصدمة | 100 غرام، 5 ميس، 1/2 سين |
| 18 | نطاق قياس درجة حرارة العمل | -40- +85 درجة مئوية |
| 19 | نطاق قياس درجة حرارة التخزين | -60- + 120 درجة مئوية |
| 20 | إمدادات الطاقة | ± 12 ~ ± 15 فولت |
| 21 | الاستهلاك الحالي | ≤ ± 20mA |
| 22 | مستشعر الحرارة | نعم و لا نوعان |
| 23 | الحجم | ف25.4×30ملم |
| 24 | وزن | ≤ 80 غرام |
رسم المخطط
متطلبات التثبيت
سطح الستارة للمستشعر هو سطح المرجعية للتثبيت.
الاحتياط
جهاز الاستشعار هو جزء متهالك. يرجى التعامل معه بعناية ولا تسقط أو تلمسه. يجب ألا يتجاوز الاصطدام والاهتزاز المتطلبات التقنية للمنتج.يجب أن يتم تعبئة المستشعر بشكل موثوق أثناء النقل، ويجب أن يكون هناك ما لا يقل عن 20 ملم من رغوة العازل حولها ، ويجب أن يتم تثبيت المستشعر بالرغوة. عندما يتم تعبئة مستشعرات متعددة ، تأكد من عدم اصطدامها مع بعضها البعض.
قبل التشغيل، تحقق من سلك كل دبوس، الذي يجب ألا يكون متصل بشكل غير صحيح.
يتم تخزين المنتج في علبة التعبئة الأصلية في بيئة جافة ومتنفسة.
انتبهوا إلى الحماية الكهربائية
