| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | إيمو6 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 500 / شهر |

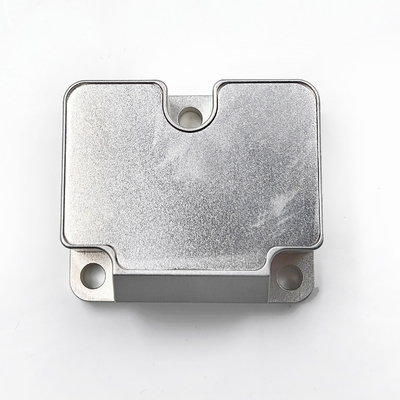

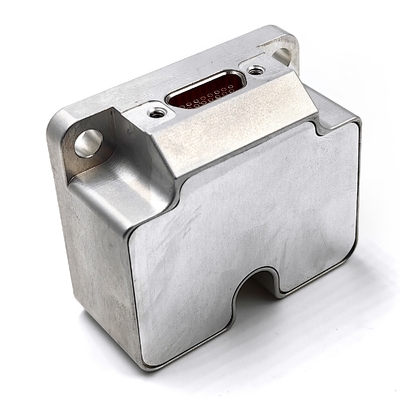

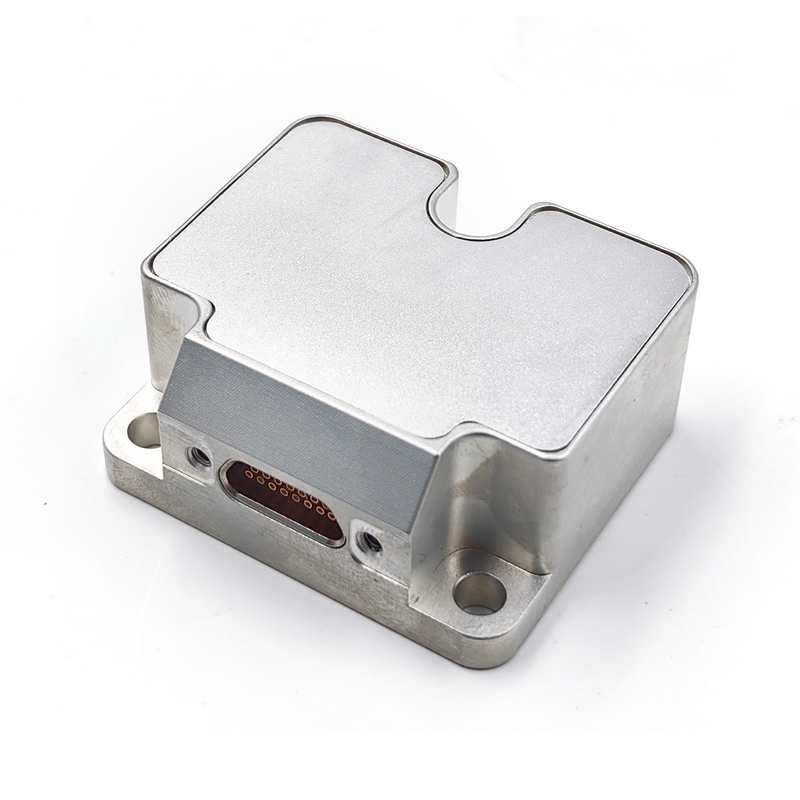

Stim300 IMU Accelerometer Gyrosensor دقة عالية
وصف المنتج
هذا دليل التعليمات هو الوثيقة المرجعية الرئيسية لاستخدام وتشغيل IMU6-1،ويتم إعدادها بشكل رئيسي وفقًا للاتفاقية الفنية لوحدة قياس الثبات IMU6-1 MEMS والشروط الفنية لوحدة قياس الثبات ومزيج الجيرولوجيا الثلاثية المحوريةوحدة القياس الثابتة لسلسلة IMU6-1 يمكن أن تغير دقة القياس ومدى القياس للمستشعر الثابت وفقًا لمتطلبات المستخدم.
التكوين والوظيفة تتكون وحدة قياس الثبات MEMS من جهاز تحريك ثلاثي المحور ، ومقياس تسارع ثلاثي المحور ، وزاوية ميل ثلاثي المحور ، ومستشعر درجة الحرارة ،لوحة معالجة إشارات، وهي بنية وبرمجيات ضرورية، ويستخدم لقياس ثلاث محورات معدل الزاوية، ثلاث محورات تسارع و ثلاث محورات زاوية ميل حامل.جدول التحميل وبيانات الميل تعويض الخطأ في المؤخرة (بما في ذلك تعويض درجة الحرارة)، تعويض زاوية عدم المواءمة في التثبيت ، التعويض غير الخطي وما شابه ذلك) عبر منفذ RS-422 التسلسلي وفقًا لبروتوكول اتصالات متفق عليه.
المعلمات التقنية
مواصفات الجيروسكوب
| المعلم | الوحدة | الوحدة الدولية للطاقة | الوحدة الإضافية |
| نطاق القياس (يمكن تعديله) | °/s | ±400 | ±400 |
| استقرار التحيز الصفري (@ ألان فاريانس) |
°/ساعة | 1 | 0.5 |
| استقرار التحيز الصفري (1s ناعمة، 1σ، درجة حرارة الغرفة) |
°/ساعة | 10 | 5 |
| استقرار التحيز الصفري (10s ناعمة، 1σ، درجة حرارة الغرفة) |
°/ساعة | 5 | 1 |
| خطأ التحيز الصفري على نطاق درجة الحرارة الكامل | °/ساعة | 20 | 10 |
| المشي العشوائي | °/√h | 0.2 | 0.1 |
| إمكانية تكرار مع عدم التحيز | °/ساعة | 10 | 5 |
| حساسية تسارع الانحياز الصفري | °/h/g | 1 | 1 |
| القرار | °/ساعة | 2 | 1 |
| عدم خطية عامل المقياس | ppm | 500 | |
| إمكانية تكرار عامل المقياس | ppm | 500 | |
| الارتباط المتقاطع | % | 0.1 | |
| عرض النطاق | هرتز | 125 | |
مواصفات Acc
| المعلم | الوحدة | الوحدة المتحركة للطاقة النووية | الوحدة الإلكترونية 6-1y-2 |
| نطاق القياس (يمكن تعديله) | g | ±10 | ±30 |
| استقرار الحياد الصفري (تباين آلان @ 25oC) | ملغ | 0.02 | 0.05 |
| استقرار الحياد الصفري (1s smoothing) | ملغ | 0.1 | 0.5 |
| استقرار التطرف الصفري (10 ثواني لتسوية) | ملغ | 0.05 | 0.2 |
| خطأ التحيز الصفري على نطاق درجة الحرارة الكامل | ملغ | 1 | 3 |
| المشي العشوائي | m/s/√h | 0.001 | 0.002 |
| إمكانية تكرار مع عدم التحيز | ملغ | 0.1 | 0.5 |
| إمكانية تكرار عامل المقياس | ppm | 500 | |
| عدم خطية عامل المقياس | ppm | 500 | |
| عرض النطاق | هرتز | 125 | |
