| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 16488HB |
| الـ MOQ: | 1 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 500 / شهر |
بديل ADIS16488 منتج مشابه منخفض التكلفة ADIS16488

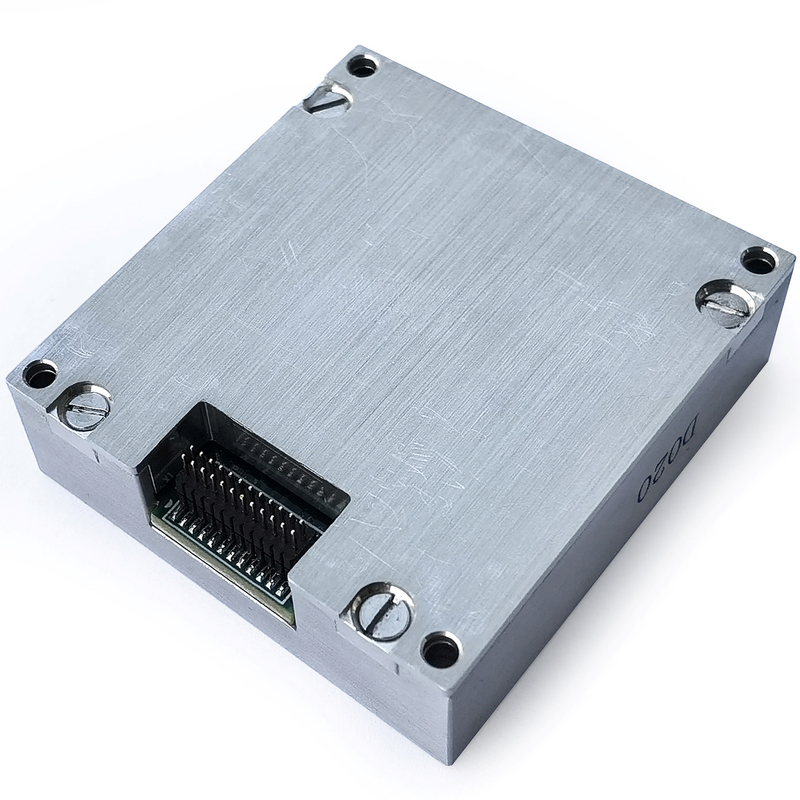

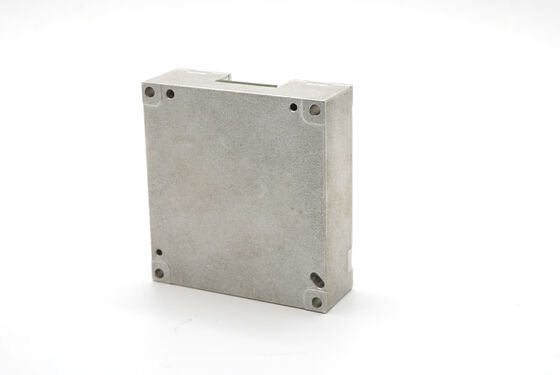

16488-HB هي MEMS IMU المحلية المستخدمة لتحل محل ADIS16488. دقة المنتج أفضل من ADIS16488. النسخة اختيارية ، والحجم والمظهر هي نفسها تمامًا ،وبروتوكول الاتصال هو نفسهالإصدار اختياري، والحجم والمظهر هي نفسها تماما، وبروتوكول الاتصال هو نفسه.توفير خدمات تخصيص المنتجات للمستخدمين.
|
المعلم |
ظروف الاختبار |
الحد الأدنى للقيمة |
القيمة النموذجية |
القيمة القصوى |
الوحدة |
|
|
الجيروسكوب |
نطاق القياس الديناميكي |
|
|
500 |
2000 |
°/s |
|
استقرار التحيز الصفري |
تباين ألان، محور Z |
|
0.8 |
|
°/ساعة |
|
|
تباين ألان، محور X و Y |
|
1.6 |
|
°/ساعة |
||
|
متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) |
|
3 |
|
°/ساعة |
||
|
متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) |
|
6 |
|
°/ساعة |
||
|
عدم التحيز |
النطاق الصفر للتحيز، محور Z |
|
± 0.07 |
|
°/s |
|
|
نطاق التحيز الصفري، محور X و محور Y |
|
± 0.2 |
|
°/s |
||
|
تغير التحيز الصفري في نطاق درجة الحرارة الكامل، محور Z 1 |
|
± 0.02 |
|
°/s |
||
|
تغيرات التحيّز الصفري على درجة الحرارة، X و Y |
|
± 0.06 |
|
°/s |
||
|
إعادة البدء المتعاقبة، محور Z |
|
0.002 |
|
|
||
|
إعادة البدء المتعاقبة ، محور X و محور Y |
|
0.006 |
|
|
||
|
إعادة البدء يومياً، محور Z |
|
0.003 |
|
/s |
||
|
بدء التكرار يوم بعد يوم، محور X و محور Y |
|
0.009 |
|
°/s |
||
|
تأثير التسارع الخطي على التحيز |
|
0.002 |
|
°/s/g |
||
|
تأثير الاهتزاز على التحيز الصفري ، التغيير قبل وبعد الاهتزاز 2 |
|
0.002 |
|
°/s/g |
||
|
تأثير الاهتزاز على الانحراف الصفري ، التغيير قبل أثناء الاهتزاز 2 |
|
0.002 |
|
°/s/g |
||
|
عامل الحجم |
دقة عامل المقياس، المحور Z |
|
0.3 |
|
% |
|
|
دقة عامل المقياس، محور X و Y |
|
0.6 |
|
% |
||
|
عدم خطية عامل المقياس، محور Z |
|
0.01 |
|
%FS |
||
|
عدم خطية عامل المقياس، محور X و Y |
|
0.02 |
|
%FS |
||
|
المشي العشوائي الزاوي |
|
|
0.15 |
|
°/ √hr |
|
|
كثافة الضوضاء |
|
|
0.001 |
|
°/s/ √Hz |
|
|
القرار |
|
|
3.052×10-7 |
|
/s/LSB |
|
|
عرض النطاق |
|
|
200 |
|
هرتز |
|
|
عداد التسارع |
نطاق القياس الديناميكي |
|
|
16 |
200 |
g |
|
استقرار التحيز الصفري |
تباين ألان |
|
0.06 |
|
ملغ |
|
|
متوسط 10 ثواني (-40 °C ~ + 70 °C، درجة حرارة ثابتة) |
|
0.4 |
|
ملغ |
||
|
عدم التحيز |
نطاق التحيز الصفري |
|
2 |
|
ملغ |
|
|
تغيير التحيز الصفري ضمن نطاق درجة الحرارة بأكمله، القيمة من ذروة إلى ذروة 1 |
|
4 |
|
ملغ |
||
|
إمكانية تكرار البدء المتعاقب |
|
0.5 |
|
ملغ |
||
|
يبدأ التكرار على أساس يومي |
|
0.8 |
|
ملغ |
||
|
معامل درجة الحرارة الصفري |
|
0.05 |
0.1 |
mg/°C |
||
|
المعلم |
ظروف الاختبار |
الحد الأدنى للقيمة |
القيمة النموذجية |
القيمة القصوى |
الوحدة |
|
|
|
عامل الحجم |
دقة عامل المقياس |
|
0.5 |
|
% |
|
عدم خطية عامل المقياس |
|
0.1 |
|
%FS |
||
|
السرعة المشي العشوائي |
|
|
0.029 |
|
m/s/ √hr |
|
|
كثافة الضوضاء |
|
|
0.025 |
|
mg/ √Hz |
|
|
القرار |
|
|
1.221×10-8 |
|
g/LSB |
|
|
عرض النطاق |
|
|
200 |
|
هرتز |
|
|
مقياس المغناطيسية |
نطاق المجال المغناطيسي |
برغ، سكسي |
|
± 13 |
|
غاوس |
|
برج، ز |
|
± 25 |
|
غاوس |
||
|
القرار |
|
|
0.3 |
|
μT |
|
|
دقة المسار |
30 ميكروتن من المكونات الأرضية المغناطيسية الأفقية، 25 درجة مئوية |
|
± 25 |
|
deg |
|
|
نطاق القياس الديناميكي |
|
|
2.5 |
|
غاوس |
|
|
عدم التحيز |
البيئة غير المغناطيسية |
|
15 |
|
(غازس) |
|
|
البارومتر |
نطاق القياس الديناميكي |
|
300 |
|
1100 |
مبار |
|
عدم التحيز |
|
|
4.5 |
|
مبار |
|
|
واجهة الاتصال |
SPI من اتجاه واحد |
(بود ريت) |
|
|
15 |
ميغاهرتز |
|
طريق واحد C A N |
(بود ريت) |
|
|
1 |
ميغاهرتز |
|
|
تواتر أخذ العينات |
SPI |
|
2460 |
2460 |
هرتز |
|
|
يمكن |
|
200 |
|
|
||
|
الخصائص الكهربائية |
الجهد |
|
3.0 |
3.3 |
3.6 |
V |
|
استهلاك الطاقة |
|
|
|
1.5 |
W |
|
|
(ريبل) |
ب-ب |
|
|
100 |
mV |
|
|
وقت التسوية |
من 0 فولت إلى 3 فولت |
|
|
80 |
ms |
|
|
الخصائص الهيكلية |
الحجم |
|
|
47×44×14 |
|
ملم |
|
الوزن |
|
|
50 |
|
g |
|
|
بيئة الاستخدام |
درجة حرارة العمل |
|
-40 |
|
70 |
°C |
|
درجة حرارة التخزين |
|
-45 |
|
75 |
°C |
|
|
الاهتزاز |
|
|
20~2000 هرتز، |
|
|
|
|
التأثير |
|
|
1000 جرام0.5 ثانية |
|
|
|
|
الموثوقية |
MTBF |
|
|
20000 |
|
h |
|
وقت العمل المستمر |
|
|
120 |
|
h |
|
|
①: حساب الانحراف الصفري لعملية تغيير درجة الحرارة بأكملها، معدل تغير درجة الحرارة ≤ 1 °C/min، ومدى درجة الحرارة هو -40 °C ~ + 70 °C |
||||||
