| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | F98B |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 200 / شهر |

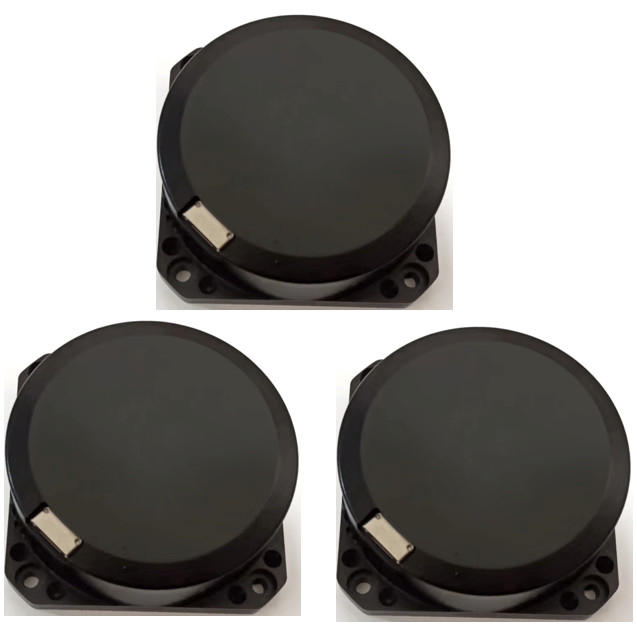

مستشعر المعدل الزاوي بالقصور الذاتي ، مستشعر جيروسكوب ذو تأثير جيروسكوب مغلق الحلقة
هذا المنتج عبارة عن مستشعر معدل زاوي بالقصور الذاتي يعتمد على تأثير Sagnac البصري ، والذي يستخدم لقياس المعدل الزاوي للناقل على طول المحور الحساس للمنتج.وحدة استشعار المعدل الزاوي للمنتج عبارة عن حلقة من الألياف الضوئية ، يتم استخدام دائرة كشف الحلقة المغلقة الرقمية لاستخراج اختلاف المسار البصري لضوء الانتشار في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة الناتج عن معدل الزاوي الفيزيائي الخارجي والمستشعر بواسطة حلقة الألياف الضوئية ، و في هذه الأثناء ، يتم تحويل إشارة فرق المسار البصري إلى إشارة جهد لتغذية الارتجاعات والتحكم في الحلقة المغلقة ، بحيث يتحقق تعديل الإشارة وإزالة تشكيلها ، ويتم تحقيق الغرض من الكشف عن إشارة المعدل الزاوي عالي الدقة.
| رقم سري | عنصر اختبار | وحدة | متطلبات تقنية |
| 1 | الابعاد الكلية | مم | 98 × 98 × 35 |
| 2 | وقت البدء | دقيقة | ≤3 |
| 3 |
استقرار التحيز الصفري (10 ثوانٍ من التنعيم ، 1σ) |
º / ح | ≤0.02 |
| 4 | تكرار التحيز الصفري | º / ح | ≤0.02 |
| 5 | معامل المشي العشوائي | º / ح 1/2 | 0.001 |
| 6 | عامل مقياس اللاخطية | جزء في المليون | ≤20 |
| 7 | قابلية التكرار عامل القياس | جزء في المليون | ≤20 |
| 8 | درجة حرارة التشغيل | ℃ | -40 ~ + 60 |
| 9 | درجة حرارة التخزين | ℃ | -50 ~ + 70 |
| 10 | مدى ديناميكي | (°) / ثانية | ± 300 |
| 11 | مصدر التيار | الخامس | + 5 فولت |
| 12 | استهلاك طاقة ثابت | دبليو | <4 |
البعد الكلي (مم): (98 ± 0.1) × (98 ± 0.1) × (35 ± 0.1) (L × W × H) ؛
أبعاد التثبيت (مم): (80 ± 0.1) × (80 ± 0.1) (L × W) ، Φ5.4mm × 4
واجهة التوصيل الكهربائي
|
رقم النقطة |
تعريف |
تعليق |
|---|---|---|
| 1.9 | + 5 فولت | مدخلات امدادات الطاقة |
| 2،10 | GND | قوة الأرض |
| 5 | RXD + | الفرز والتصحيح التفاضلي الدوراني |
| 13 | RXD- | البوابات التفاضلية الدورانية السلبية |
| 6 | TXD + | الناتج التفاضلي الدوران موجب |
| 14 | TXD + | الناتج التفاضلي الدوران سلبي |
| 3،4،7،8،11،12،15 | —— | محجوز |
