| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | CMR2300 ثنائي الفينيل متعدد الكلور |
| الـ MOQ: | 1 |
| السعر: | 1300~1500 |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 100 شهريا |
مقياس المغناطيسية الرقمي HMR2300 المنتج التناظري لاكتشاف قوة واتجاه المجال المغناطيسي الحادث

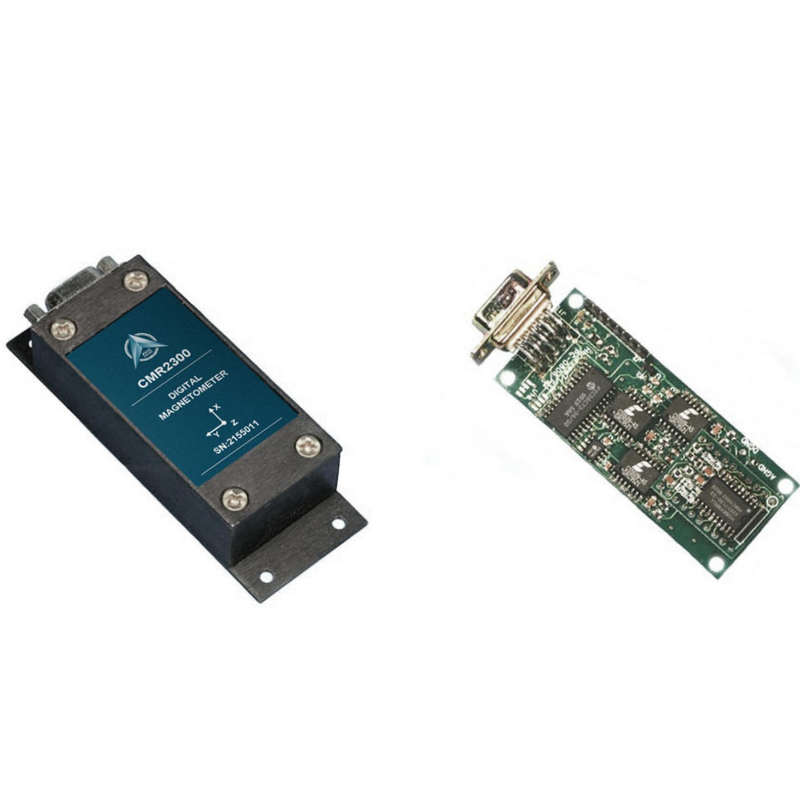

AVIC CMR2300 هو مقياس مغناطيسي رقمي ذكي ثلاثي المحاور لاكتشاف قوة واتجاه المجال المغناطيسي الحادث.يتم توجيه ثلاثة من مستشعرات AVIC للمقاومة المغناطيسية في اتجاهات متعامدة لقياس مكونات المتجهات X و Y و Z لمجال مغناطيسي.يتم تحويل مخرجات أجهزة الاستشعار هذه إلى قيم رقمية 16 بت باستخدام محول دلتا سيغما A / D داخلي.يخزن EEPROM الموجود على متن الطائرة تكوين مقياس المغناطيسية لعملية متسقة.إخراج البيانات هو تسلسلي كامل الازدواج RS-232 أو أحادي الاتجاه RS-485 بمعدلات بيانات 9600 أو 19200.يتوفر إصدار مجموعة تطوير RS-232 يتضمن برنامجًا تجريبيًا متوافقًا مع نظام التشغيل Windows وكابل واجهة ومحول تيار متردد وحقيبة حمل.
▶ الميزة الرئيسية
• دقة عالية تزيد عن ± 1 جاوس ، <0.5٪ مقياس كامل
• مدى دقة ± 2 غاوس ، <70 ميكروغرام
• ثلاثة محاور (X ، Y ، Z) المخرجات الرقمية
• 10 إلى 154 عينة في الثانية ، قابلة للتحديد
• واجهات البيانات التسلسلية RS-232 أو RS-485
• خيارات الضميمة PCB أو الألومنيوم
• واجهة إمداد طاقة غير منظمة بجهد 6-15 فولت تيار مستمر
▶ التطبيق • مرجع الموقف
• البوصلة والملاحة
• كشف حركة المرور والمركبات
• إكتشاف عيب خلقي
• أجهزة المختبر
• نظام الأمن
تخصيص
| صفات | شروط | دقيقة | النوع | الأعلى | الوحدات |
| مزود الطاقة | |||||
| مصدر التيار | الدبوس 9 المشار إليه في الدبوس 5 (الأرضي) | 6.5 | 15 | فولت | |
| العرض الحالي | Vsupply = 15 فولت.مع S / R = تشغيل | 27 | 35 | مللي أمبير | |
| درجة حرارة | |||||
| التشغيل | محيط ب | -40 | +85 | ℃ | |
| تخزين | محيط غير متحيز | -55 | 125 | ℃ | |
| Magnetc Fleld | |||||
| يتراوح | المقياس الكامل (FS) ، إجمالي المجال المطبق | -2 | +2 | جاوس | |
| دقة | المجال التطبيقي لتغيير الإخراج | 67 | مايكرو جاوس | ||
| دقة | RSS لجميع الأخطاء @ + 25 ℃ ± 1 جاوس ± 2 جاوس |
0.01 1 |
0.52 2 |
٪ FS ٪ FS |
|
| خطأ Lneariby | أفضل خط مستقيم مناسب @ + 25 ℃ ± 1 جاوس ± 2 جاوس |
0.1 1 |
0.5 2 |
٪ FS ٪ FS |
|
| خطأ أزمة الهستيريا | 3 عمليات مسح عبر ± 2gauss @ + 25 ° ℃ | 0.01 | 0.02 | ٪ FS | |
| خطأ التكرار | 3 عمليات مسح عبر + 2gauss @ + 25 درجة مئوية | 0.05 | 0.10 | ٪ FS | |
| اكتساب Enror | المجال التطبيقي للقراءة الصفرية | 0.05 | 0.10 | ٪ FS | |
| تعويض إرمور | المجال التطبيقي للقراءة الصفرية | 0.01 | 0.03 | ٪ FS | |
| درجة حرارة تأثير |
معامل الكسب | -600 ± 114 |
جزء في المليون / "ج | ||
| مصدر التيار الكهربائي | من +6 إلى +15 فولت مع 1 جاوس مجال تطبيقي | 150 | جزء في المليون / الخامس | ||
| ميكانيكي | |||||
| وزن | ثنائي الفينيل متعدد الكلور فقط غلاف ثنائي الفينيل متعدد الكلور وغير مشفه ثنائي الفينيل متعدد الكلور وضميمة ذات حواف |
28 94 98 |
جرامات | ||
| اهتزاز | التشغيل من 5 إلى 10 هرتز لمدة ساعتين 10 هرتز إلى 2 كيلو هرتز لمدة 30 دقيقة |
10 2.0 |
مم ز |
||
البعد ثنائي الفينيل متعدد الكلور و PINOUT
طلب معلومات رقم الطلب:

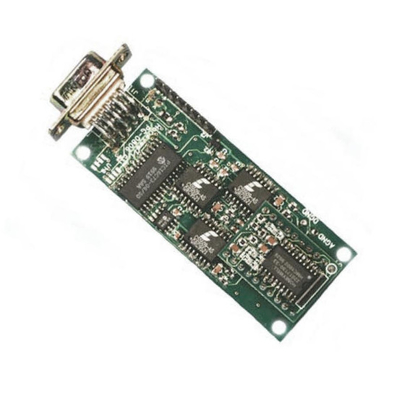

المنتجات CMR2300-D00-232: PCB فقط (بدون ضميمة) ، RS-232 I / O
CMR2300-D00-485: PCB فقط (بدون ضميمة) ، RS-485 I / O
CMR2300-D20-232: حاوية القاعدة المتساطحة ، RS-232 I / O
CMR2300-D20-485: حاوية القاعدة المتساطحة ، RS-485 I / O
CMR2300-D21-232: حاوية قاعدة ممتدة ، RS-232 I / O
CMR2300-D21-485: حاوية قاعدة ممتدة ، RS-485 I / O
CMR2300-D20-232-DEMO: مجموعة العرض ، حاوية القاعدة المتساطحة ، RS-232 I / O
CMR2300-D21-232-DEMO: مجموعة العرض التوضيحي ، حاوية قاعدة ممتدة ، RS-232 I /
