| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | CMR2300 |
| الـ MOQ: | 1 |
| السعر: | 1300~1500 |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 100 شهريا |
جهاز استشعار مقناطيسي رقمي 3 محور جهاز استشعار مغناطيسي مشابه لـ HMR2300 جهاز استشعار قطبية دقيقة
▶ الميزة الرئيسية
• دقة عالية أكثر من ± 1 غاوس، <0.5٪ كامل المقياس
• نطاق ± 2 غاوس، < 70 ميكروغاوس دقة
• ثلاثة محاور (X، Y، Z) مخرجات رقمية
• 10 إلى 154 عينة في الثانية، يمكن اختيارها
• واجهات البيانات المتسلسلة RS-232 أو RS-485

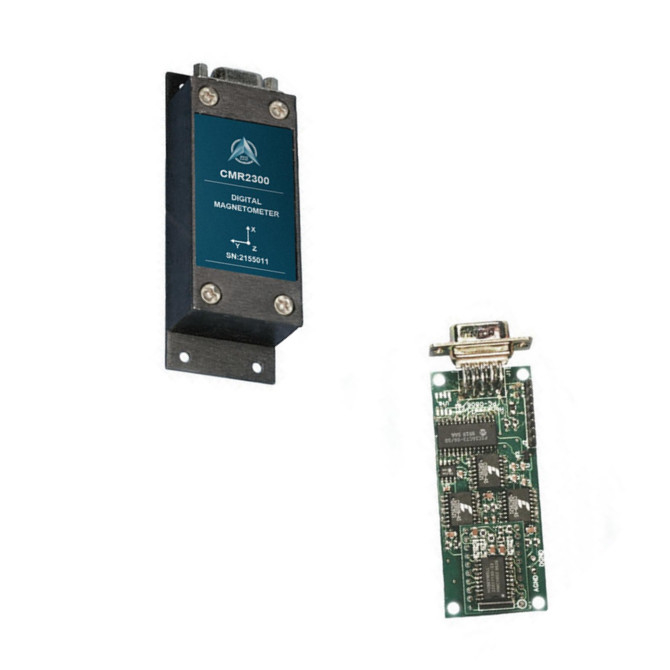

• خيارات حاوية PCB أو الألومنيوم
• واجهة إمدادات الطاقة غير المنظمة 6-15 فولت DC
المواصفات
| السمات | الشروط | دقيقة | النوع | ماكس | الوحدات |
| إمدادات الطاقة | |||||
| فولتاج التزويد | الدبوس 9 المرجعي إلى الدبوس 5 ((أرضية) | 6.5 | 15 | فولت | |
| تيار التوريد | VSupply = 15V. مع S / R = على | 27 | 35 | mA | |
| الحرارة | |||||
| التشغيل | البيئة | -40 | +85 | °C | |
| التخزين | محيط، غير متحيز | -55 | 125 | °C | |
| الهيئة المغناطيسية | |||||
| النطاق | المقياس الكامل (FS) ، المجال الكلي المطبق | -2 | +2 | غاوس | |
| القرار | الحقل المطبق لتغيير الناتج | 67 | ميكرو غاوس | ||
| الدقة | RSS من جميع الأخطاء @ + 25 °C ± 1 غاوس ±2 غاوس |
0.01 1 |
0.52 2 |
%FS %FS |
|
| خطأ قريب | أفضل خط مستقيم @ + 25 درجة مئوية ± 1 غاوس ±2 غاوس |
0.1 1 |
0.5 2 |
%FS %FS |
|
| خطأ الهستيريا | 3 تمحو عبر ±2 غاوس@+25°C | 0.01 | 0.02 | %FS | |
| خطأ التكرار | 3 تمسح عبر +2 غاوس@+25 درجة مئوية | 0.05 | 0.10 | %FS | |
| (غين إنور) | المجال التطبيقي للقراءة الصفرية | 0.05 | 0.10 | %FS | |
| (أوفسيت إرمور) | المجال التطبيقي للقراءة الصفرية | 0.01 | 0.03 | %FS | |
| الحرارة التأثير |
معامل المكاسب | -600 ± 114 |
ppm/"C | ||
| تأثير إمدادات الطاقة | من +6 إلى +15 فولت مع 1 غاوس المجال التطبيقي | 150 | ppm/V | ||
| الميكانيكية | |||||
| الوزن | فقط PCB الـ PCB والغلاف غير المزدوج الـ PCB و الحجرة المزدوجة |
28 94 98 |
جرام | ||
| اهتزاز | التشغيل 5 إلى 10 هرتز لمدة ساعتين من 10 هرتز إلى 2 كيلو هرتز لمدة 30 دقيقة |
10 2.0 |
|
||
جهاز AVIC CMR2300 هو مقياس مغناطيسي رقمي ذكي من ثلاثة محاور للكشف عن قوة واتجاه المجال المغناطيسي المتصاعد.ثلاثة من أجهزة الاستشعار المقاومة المغناطيسية AVIC ٪ موجهة في اتجاهات متعامدة لقياس Xمكونات متجهات Y و Z من المجال المغناطيسي. يتم تحويل مخرجات أجهزة الاستشعار هذه إلى قيم رقمية 16 بت باستخدام محول A / D داخلي دلتا سيجما.تخزن EEPROM الداخلية تكوين مقياس المغناطيس للعمل المتسق. إنتاج البيانات هو RS-232 كامل المزدوج أو RS-485 نصف المزدوج بالسلسلة مع معدلات بيانات 9600 أو 19,200. تتوفر إصدار مجموعة تطوير RS-232 يتضمن برنامج تجريبي متوافق مع Windows ،كابل الواجهة، مُحوّل التيار المتردد، وحقيبة حمل.
مقاس PCB و PINOUT
