| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | CMR2300 |
| الـ MOQ: | 1 |
| السعر: | 1300~1500 |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 1000 شهريا |

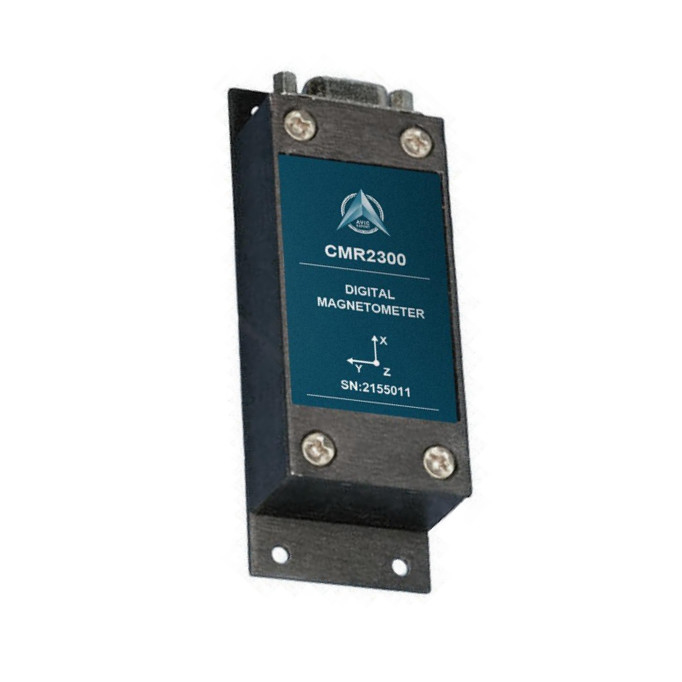

مستشعر الشمال المغناطيسي 3 محاور زاوية العنوان المطلق مقياس المغناطيس الدقيق لقياس زاوية الانعراج المغناطيسي
▶ التطبيق • مرجع الموقف
• البوصلة والملاحة
• كشف حركة المرور والمركبات
• إكتشاف عيب خلقي
• أجهزة المختبر
• نظام الأمن
تخصيص
| صفات | شروط | دقيقة | النوع | الأعلى | الوحدات |
| مزود الطاقة | |||||
| مصدر التيار | الدبوس 9 المشار إليه في الدبوس 5 (الأرضي) | 6.5 | 15 | فولت | |
| العرض الحالي | Vsupply = 15 فولت.مع S / R = تشغيل | 27 | 35 | مللي أمبير | |
| درجة حرارة | |||||
| التشغيل | محيط ب | -40 | +85 | ℃ | |
| تخزين | محيط غير متحيز | -55 | 125 | ℃ | |
| Magnetc Fleld | |||||
| يتراوح | المقياس الكامل (FS) ، إجمالي المجال المطبق | -2 | +2 | جاوس | |
| دقة | المجال التطبيقي لتغيير الإخراج | 67 | مايكرو جاوس | ||
| دقة | RSS لجميع الأخطاء @ + 25 ℃ ± 1 جاوس ± 2 جاوس |
0.01 1 |
0.52 2 |
٪ FS ٪ FS |
|
| خطأ Lneariby | أفضل خط مستقيم مناسب @ + 25 ℃ ± 1 جاوس ± 2 جاوس |
0.1 1 |
0.5 2 |
٪ FS ٪ FS |
|
| خطأ أزمة الهستيريا | 3 عمليات مسح عبر ± 2gauss @ + 25 ° ℃ | 0.01 | 0.02 | ٪ FS | |
| خطأ التكرار | 3 عمليات مسح عبر + 2gauss @ + 25 درجة مئوية | 0.05 | 0.10 | ٪ FS | |
| اكتساب Enror | المجال التطبيقي للقراءة الصفرية | 0.05 | 0.10 | ٪ FS | |
| تعويض إرمور | المجال التطبيقي للقراءة الصفرية | 0.01 | 0.03 | ٪ FS | |
| درجة حرارة تأثير |
معامل الكسب | -600 ± 114 |
جزء في المليون / "ج | ||
| مصدر التيار الكهربائي | من +6 إلى +15 فولت مع 1 جاوس مجال تطبيقي | 150 | جزء في المليون / الخامس | ||
| ميكانيكي | |||||
| وزن | ثنائي الفينيل متعدد الكلور فقط غلاف ثنائي الفينيل متعدد الكلور وغير مشفه ثنائي الفينيل متعدد الكلور وضميمة ذات حواف |
28 94 98 |
جرامات | ||
| اهتزاز | التشغيل من 5 إلى 10 هرتز لمدة ساعتين 10 هرتز إلى 2 كيلو هرتز لمدة 30 دقيقة |
10 2.0 |
|
||
CMR2300 مقياس مغناطيسي رقمي (1) .pdf
البعد ثنائي الفينيل متعدد الكلور و PINOUT
