| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 30 جرام |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 50 / شهر |

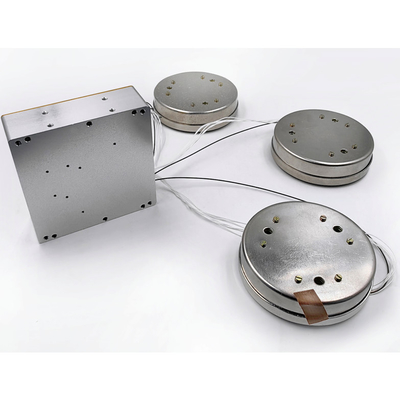

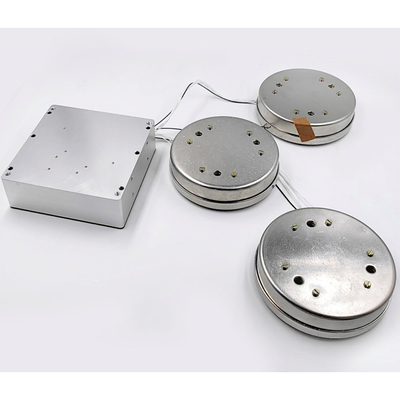

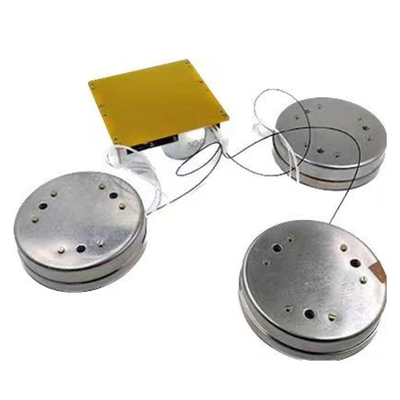

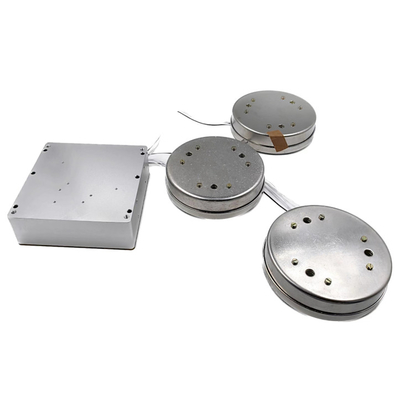

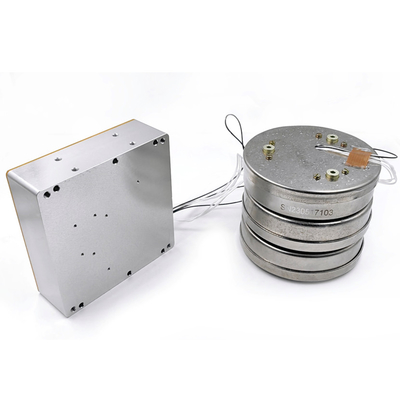

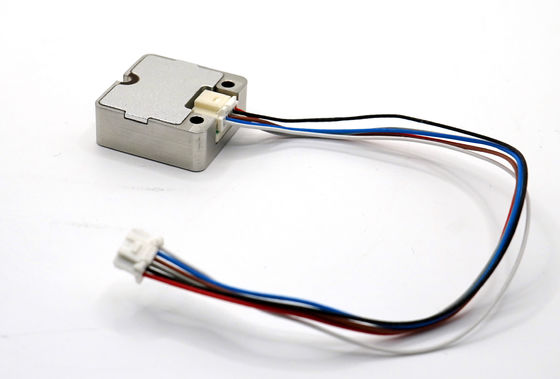

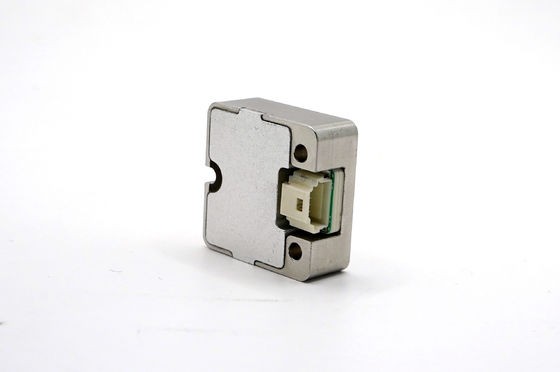

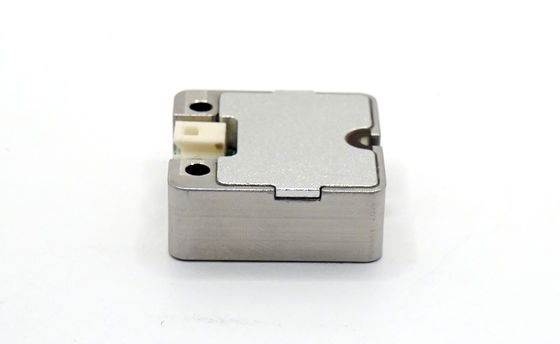

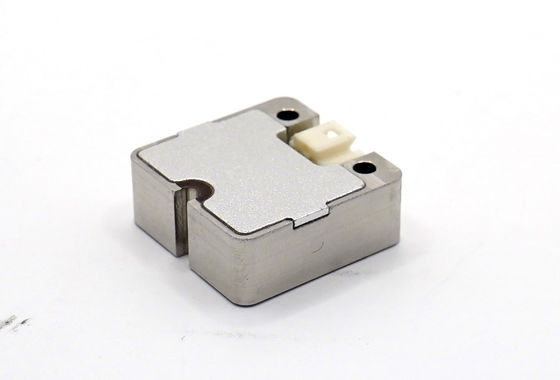

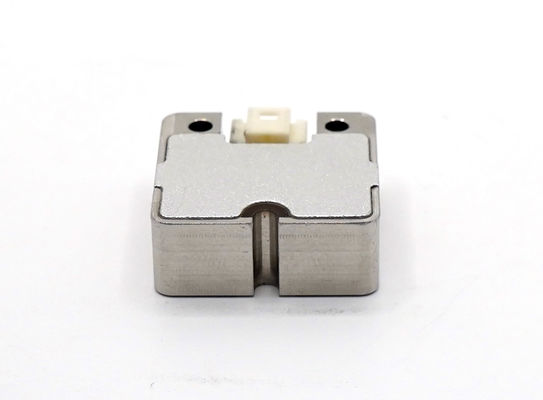

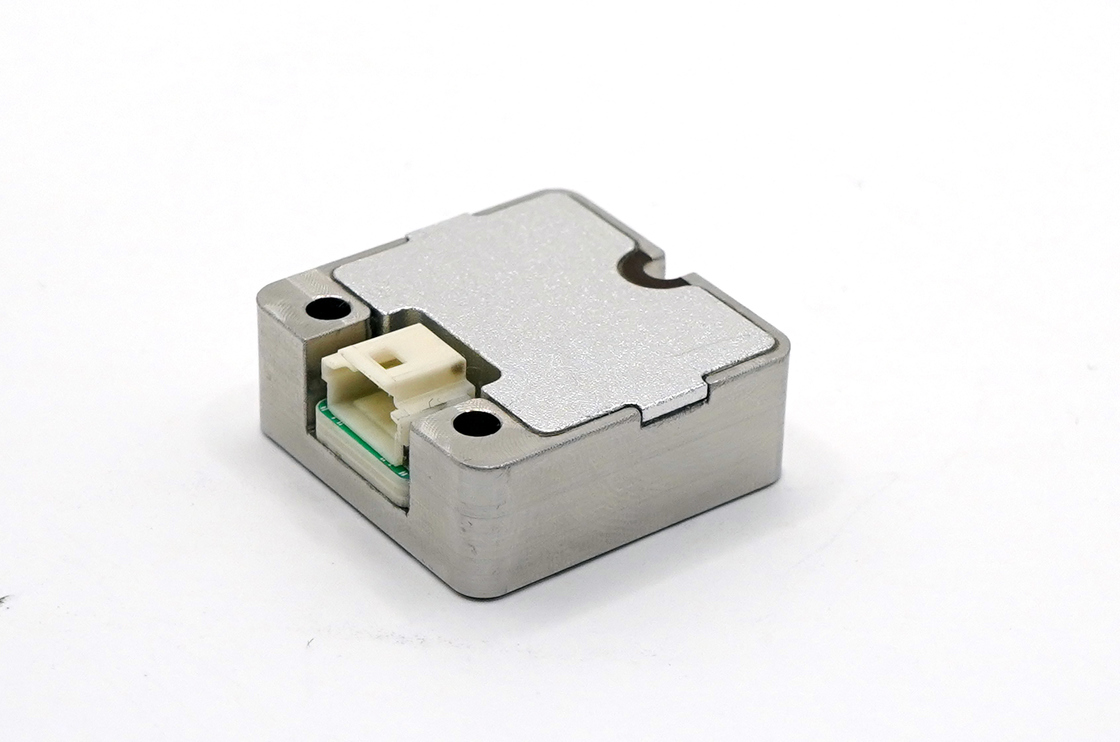

الألياف البصرية الجيروسكوبية ثلاثة محاور الاستشعار منخفضة التحيز ، منخفضة التكلفة توريد المصنع
هذا المنتج عبارة عن مستشعر معدل زاوي بالقصور الذاتي يعتمد على تأثير Sagnac البصري ، والذي يستخدم لقياس المعدل الزاوي للناقل على طول المحور الحساس للمنتج.وحدة استشعار المعدل الزاوي للمنتج عبارة عن حلقة ألياف ضوئية ، يتم اعتماد دائرة كشف حلقة رقمية مغلقة لاستخراج اختلاف المسار البصري لضوء الانتشار في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة الناتج عن معدل الزاوي الفيزيائي الخارجي والمستشعر بواسطة حلقة الألياف الضوئية ، وفي الوقت نفسه ، تخضع إشارة الجهد المحولة من إشارة فرق المسار البصري إلى ردود الفعل والتحكم في الحلقة المغلقة ، بحيث يتم تحقيق تعديل الإشارة وإزالة تشكيلها ، ويتم تحقيق الغرض من الكشف عن إشارة المعدل الزاوي عالي الدقة.
يتكون هذا المنتج من وحدة استشعار السرعة الزاوية الضوئية ووحدة الكشف عن الإشارة ، ويوفر معلومات عن الزيادة الزاوية ثلاثية المحاور ودرجة الحرارة الداخلية.
المنتجات مناسبة بشكل أساسي لأنظمة الملاحة بالقصور الذاتي عالية الدقة وأنظمة تحديد المواقع والتوجيه والتطبيقات الأخرى.
المكونات الرئيسية للمنتج هي كما يلي:
خصائص الأداء
| رقم سري | عنصر اختبار | وحدة | متطلبات تقنية |
| 1 | نطاق القياس | º / ثانية | ± 300 |
| 2 |
استقرار التحيز الصفري في درجة حرارة الغرفة (تجانس 100 ثانية ، 1σ) |
º / ح | ≤0.01 |
| 3 | تكرار التحيز الصفري | º / ح | ≤0.01 |
| 4 | معامل المشي العشوائي | º / ح 1/2 | 0.001 |
| 5 | قابلية التكرار عامل القياس | جزء في المليون | ≤ 100 |
| 6 | درجة حرارة التشغيل | ℃ | -40 ~ + 60 |
| 7 | درجة حرارة التخزين | ℃ | -50 ~ + 70 |
| 8 | مصدر التيار | الخامس | + 5 فولت |
| 9 | عرض النطاق | هرتز | > 200 |
| 10 | استهلاك طاقة ثابت | دبليو | ≤7 |
| 11 | وقت البدء | دقيقة | 1 |
| 12 | بدء استهلاك الطاقة لحظية | دبليو |
≤ 10 (في غضون 3 ثوانٍ بعد التشغيل)
|
تعريف دبوس
|
رقم النقطة |
تعريف |
تعليق |
|---|---|---|
| 1.9 | + 5 فولت | مدخلات امدادات الطاقة |
| 2،10 | GND | قوة الأرض |
| 8 | SEL + | مزود طاقة بوابات جيروسكوب ، متصل بمستوى عالٍ + 5 فولت |
| 15 | SEL- | إشارة بوابة الدوران |
| 6 | TXD + | الناتج التفاضلي الدوران موجب |
| 14 | TXD + | الناتج التفاضلي الدوران سلبي |
| 3،4،5،7،11،12،13 | —— | محجوز |
|
قوة بوابة الدوران متصلة خارجيًا بـ + 5 فولت ، وإشارة البوابة هي مستوى TTL. |
||
أبعاد
البعد الكلي لصندوق الدائرة (مم): (96 ± 0.1) × (96 ± 0.1) × (32.9 ± 0.1) (L × W × H) ؛
أبعاد وحدة استشعار الألياف الضوئية (مم): Ф92 × 27 ؛
أبعاد تركيب صندوق الدائرة (مم): (88 ± 0.1) × (84 ± 0.1) (L × W) ، Φ4mm × 4 ؛
أبعاد تركيب وحدة استشعار الألياف الضوئية:
مثل2 رسم تخطيطي لتركيب وحدة الاستشعار كما هو موضح.
