| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | F50A |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 200 / شهر |
| السمة | القيمة |
|---|---|
| نطاق القياس | -500 درجة/ثانية ~ +500 درجة/ثانية |
| تكرار الانحياز الصفري | <=0.1 درجة/ساعة |
| استقرار الانحياز الصفري | <=0.1 درجة/ساعة |
| عرض النطاق الترددي | >200 هرتز |
| وقت التهيئة | <5 ثواني |
| وضع الاتصال | RS422 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +60 درجة مئوية |
| درجة حرارة التخزين | -55 درجة مئوية ~ +75 درجة مئوية |
| عدم خطية عامل القياس | <50 جزء في المليون |
| تكرار عامل القياس | <50 جزء في المليون |
| جهد الإمداد | 5 فولت |

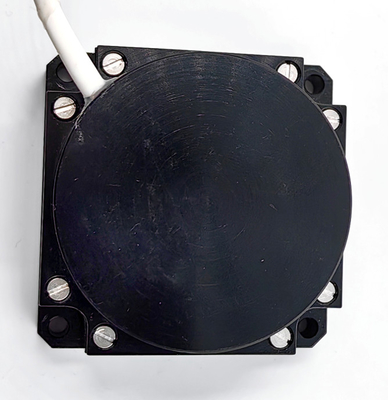

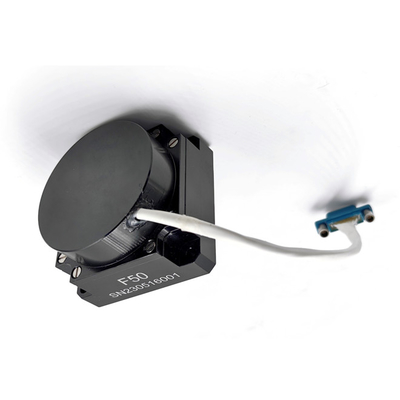

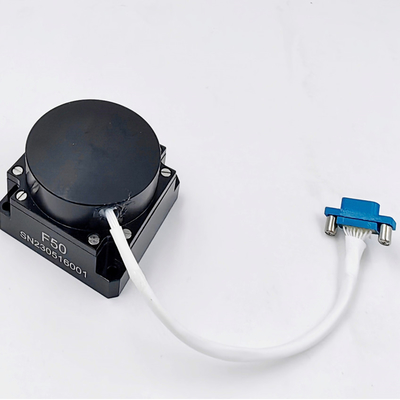

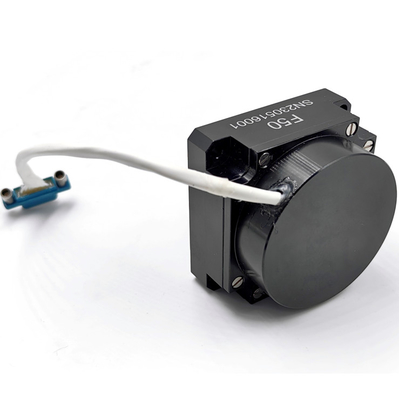

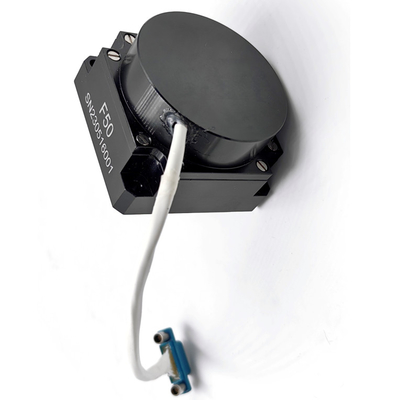

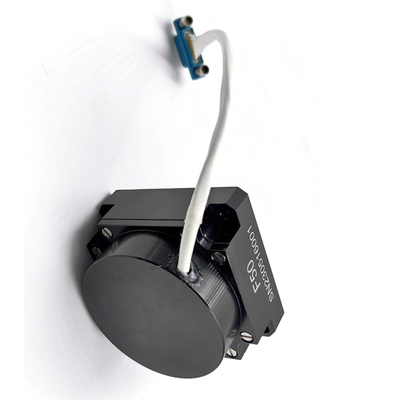

هذا المنتج عبارة عن مستشعر معدل زاوية بالقصور الذاتي يعتمد على تأثير Sagnac البصري، والذي يستخدم لقياس معدل الزاوية للحامل على طول المحور الحساس للمنتج. وحدة استشعار معدل الزاوية للمنتج عبارة عن حلقة ألياف بصرية، يتم اعتماد دائرة كشف مغلقة رقمية لاستخراج فرق المسار البصري للضوء المنتشر في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة بسبب معدل الزاوية المادي الخارجي، والذي يتم استشعاره بواسطة حلقة الألياف البصرية، وفي الوقت نفسه، يتم إخضاع إشارة الجهد المحولة من إشارة فرق المسار البصري للتغذية الراجعة والتحكم في الحلقة المغلقة، بحيث يتم تحقيق تعديل وإزالة تعديل الإشارة، ويتم تحقيق الغرض من اكتشاف إشارة معدل الزاوية.
يتكون هذا المنتج من وحدة استشعار سرعة الزاوية البصرية ووحدة كشف الإشارة، مما يوفر معلومات الزيادة الزاوية أحادية المحور ومعلومات درجة الحرارة الداخلية. المنتجات مناسبة بشكل أساسي لتطبيقات مثل أنظمة الملاحة بالقصور الذاتي متوسطة الدقة وأنظمة تحديد المواقع والتوجيه وأنظمة تثبيت المؤازرة.
| المعلمة | الوحدة | المواصفات |
|---|---|---|
| الأبعاد الكلية | مم | 50 × 50 × 32 |
| وقت البدء | ثانية | 5 |
| استقرار الانحياز الصفري (10 ثواني سلس) | (°)/ساعة | ≤0.1 |
| تكرار الانحياز الصفري | (°)/ساعة | ≤0.1 |
| معامل المشي العشوائي | (°)/ساعة1/2 | ≤0.01 |
| عدم خطية عامل القياس | جزء في المليون | ≤50 |
| تكرار عامل القياس | جزء في المليون | ≤50 |
| درجة حرارة التشغيل | درجة مئوية | -40~+70 |
| درجة حرارة التخزين | درجة مئوية | -50~+70 |
| النطاق الديناميكي | (°)/ثانية | ±500 |
| جهد الإمداد | فولت | +5 فولت |
| استهلاك الطاقة في الحالة المستقرة (درجة الحرارة الكاملة) | واط | <4 |
| عرض النطاق الترددي | هرتز | ≥200 |
الأبعاد الكلية (مم): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (الطول × العرض × الارتفاع)
أبعاد التركيب (مم): 43 ± 0.1 × 43 ± 0.1 (الطول × العرض)، Φ3.2 مم × 4
