| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | F70G |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 200 / شهر |
مقاومة الصدمات الزائدة الزائدة الزائدة الزائدة الزائدة الزائدة الزائدة الزائدة الزائدة
خصائص الأداء:
| لا، لا، لا | المعلم | F70G | الوحدة | ملاحظات | |||||
| 1 | الحد الأقصى لسرعة الزاوية | ± 800 | °/s | ||||||
| 2 | عامل الحجم |
45000 × (1±5%) |
SP/°/s | ||||||
| 3 | عدم خطية عامل المقياس في درجة حرارة الغرفة | ≤50 | ppm | @25°C | |||||
| 4 | قابلية تكرار عامل المقياس في درجة حرارة الغرفة | ≤50 | ppm | @25°C | |||||
| 5 |
قابلية تكرار عامل المقياس في درجة حرارة كاملة
|
≤100 | ppm | -40°C~+70°C | |||||
| 6 | استقرار التحيز في درجة حرارة الغرفة | ≤0.1 | 10s ((1σ,°/h) | @25°C | |||||
| 7 | قابلية تكرار التحيز في درجة حرارة الغرفة | ≤0.1 | (1σ,°/h) | التحيز | |||||
| 8 | إمكانية تكرار التحيز في درجة حرارة القمامة | ≤0.2 | (1σ,°/h) | -40°C~+70°C | |||||
| 9 | وقت التنشيط | 0 | دقيقة | ||||||
| 10 | المشي العشوائي | 0.005 | o/√h | ||||||
| 11 |
قيمة التحيز أثناء الاهتزاز/قبل الاهتزاز/ بعد الاهتزة |
≤0.3 | °/ساعة | ||||||
| 12 | قيمة التحيز قبل / بعد الاهتزاز) | ≤0.3 | °/ساعة | ||||||
| 13 | الحساسية المغناطيسية | ≤0.2 | °/h/G | اختياري | |||||
| 14 | استقرار التحيز أثناء تغيير الفراغ | ≤0.3 | °/ساعة | 0~0.085~0Mpa@2min | |||||
| 15 | اهتزاز |
20 هرتز 2000 هرتز
|
هرتز/10 دقيقة | ||||||
| إكس | Y | Z | |||||||
| 16 | التأثير | 15g ((3 مرات) | نصف موجة الصين / 11ms | ||||||
| ±X | ±Y | ±Z | |||||||
الوصف:

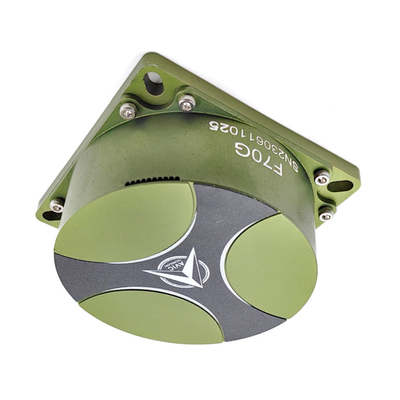

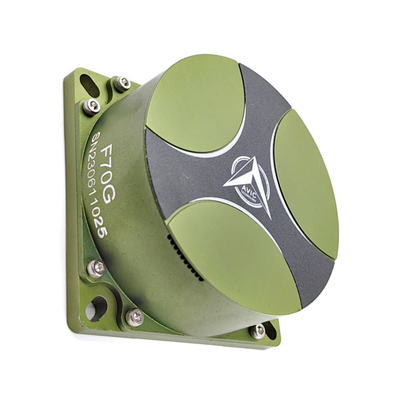

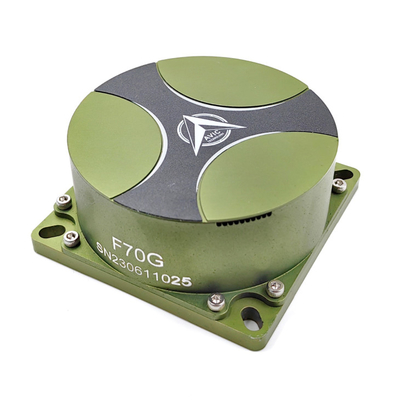

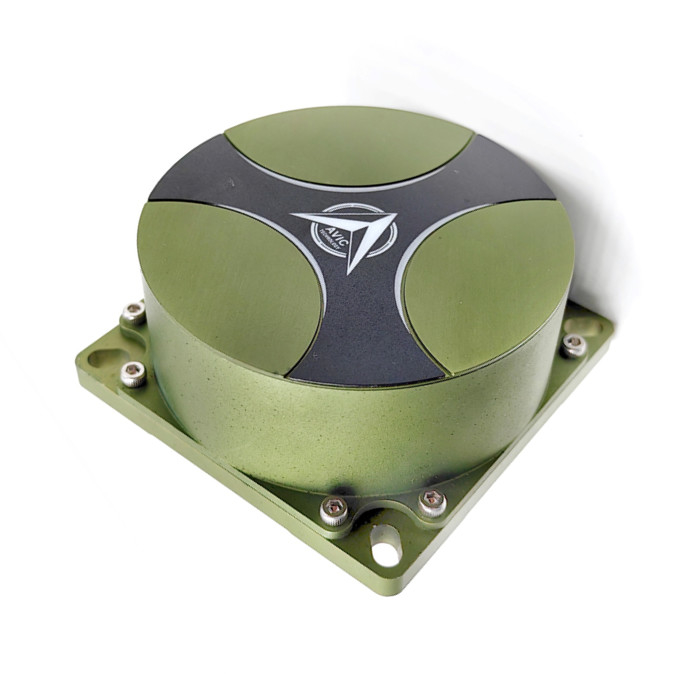

F70G هو الجهاز الرقمي المزدوج الاصطناعي ذو المحور الواحد من الألياف الضوئيةمقاومة الصدمات، مقاومة الاهتزازات والتكلفة المعقولة.
تتبنى F70G FOG معالج الإشارة الرقمية المدمج. يقلل المرشح التكيفي المدمج من استقرار التحيز والزاوية عشوائية المشي بنسبة 50٪-70٪،تكنولوجيا لا تقلل فقط من تأثير درجة الحرارة ولكن أيضا تحسن بشكل كبير استقرار التحيز، زاوية المشي العشوائي، خطية عامل الحجم والصمود. الاستقرار التحيز الاستثنائي، زاوية المشي العشوائي ومقاومة الصدمة تجعلها مثالية لمختلف التطبيقات العسكرية والصناعية.
F70G هو جهاز استشعار سرعة زاوية متكامل مع الضوء والآلية والكهرباء.العمليات والتغذية الارتجاعية عن طريق الفرق في المراحل التي تنتجها ضوءي نقل فوق الموقع، لتحقيق عملية الحلقة المغلقة بأكملها.
المنتج يتكون أساسا من وحدات المسار البصري، وحدات الدوائر والوحدة الهيكلية. لديه بنية أبسط، لا أجزاء متحركة، لا أجزاء ملابس، بدء أسرع،حجم أصغر وخفيف مقارنة مع الجيرو الكهروميكانيكييمكن استخدامه على نطاق واسع في توجيه الصواريخ والتحكم، وضع وتوجيه نظام من الدبابات والمركبات القتالية، نظام تتبع الفوتو الكهربائية السفينة
الخصائص:
● تصميم الألياف الكاملة - عمر طويل ، حجم الحزمة الصغير ، استقرار عال ومقاومة أكبر للتداخل.
● مقطر الألياف المدمج - الحد الأدنى من فقدان الإدراج ونسبة الانقراض العالية ، مما يوفر مقاومة أكبر لدرجة الحرارة والصدمات الميكانيكية ، بالإضافة إلى الاهتزاز الشديد.
● حزمة موثوقة ومدمجة - قوية من الناحية التشغيلية لجميع أنواع البيئات ، مثالية لمجموعة واسعة من التطبيقات في المجالات المدنية والعسكرية.
● تكنولوجيا QuichLaunch - وقت تنشيط أدنى دون الحاجة إلى معايرة خارجية.
● الطول الأمثل للموجة - يحسن الحساسية بنسبة 50٪ مع نفس الهيكل والحجم والتكلفة.
● عزل الضوضاء والضغط - يقلل بشكل كبير من الزاوية المشي العشوائي.
● تكنولوجيا SelfTrack - تحسن النطاق الديناميكي للجايرو
تطبيقات:
● الطائرات بدون طيار/AUV/مروحية
●أسلحة نووية تكتيكية
● الطيران والفضاء
●نظام الملاحة المتكامل
●استقرار المنصة الثابتة
●ملاحة المركبة
إمدادات الطاقة
| إمدادات الطاقة | +5 فولت | -5 فولت |
| تقلبات الجهد | 4.75 فولت ~ 5.25 فولت | -4.75 فولت ~-5.25 فولت |
| الجهد المسمّى للتردد | 20mV | 20mV |
| استهلاك الطاقة | 1.5أ | 0.6أ |
الأبعاد:
متطلبات النقل والتخزين للجايرو
إشعار النقل
أ) وضع المنتج وفقاً للإتجاه المبين في صندوق التعبئة.
(ب) عندما تكون درجة الحرارة -40 درجة مئوية + 70 درجة مئوية، يسمح بنقلها عن طريق الطرق والسكك الحديدية والجوية والمياه.
(ج) تأكد من أن صندوق التعبئة مثبت على الناقل دون أن يتحرك أثناء الشحن.
إشعار التخزين
(أ) يجب تخزين المنتجات التي يتم وضعها في صندوق التعبئة في مستودع مكيف الهواء تحت ضغط جوي قياسي،درجة حرارة البيئة 15°C~35°C؛
ب) فترة تخزين المنتج هي 15 سنة.
التعبئة والتفتيش
تفتيش تفريغ العبوات
(أ) تحقق من مظهر صندوق التعبئة من أجل الاصطدام والأضرار المادية الأخرى.
(ب) يجب أن يتم حماية الكهرباء الثابتة عند إخراج المنتج.
فحص وثائق التسليم
(أ) شهادة تأهيل المنتج
(ب) تقرير F70G القبول للجيروسكوب ذو الحلقة المغلقة من الألياف البصرية.
c) F70G تعليمات الصيانة لجهاز التشغيل الجيرسكوبي ذو الحلقة المغلقة (قطعة واحدة لكل دفعة)
