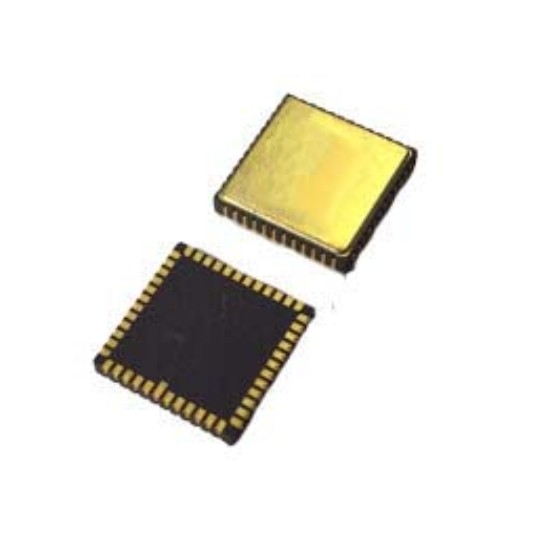

MEMS الرقاقات الجيرولوجية PCB الجيرولوجية عالية الأداء
تصميم PCB:
يجب وضع مكثفات فك الارتباط للدبابيس VCP و VREF و VBUF و VREG بالقرب من الدبابيس قدر الإمكان ، ويجب تقليل المقاومة المقابلة للآثار إلى أدنى حد ممكن.- الطرفين الآخرين من مكثفات فك الارتباط لـ VREFو VBUF و VREG يتم توصيلها بأقرب AVSS _ LN ومن ثم إلى إشارة الأرض عبر حبة مغناطيسية.عندما يكون VCC يعمل بشكل طبيعي، سيكون التيار الإجمالي حوالي 35 mA ، مما يتطلب مسارًا واسعًا لـ PCB لضمان استقرار الجهد.تحديد مكان المكونات لتجنب مناطق تركيز الإجهادمن الضروري تجنب العناصر الكبيرة لتفريغ الحرارة والمناطق التي تتواصل مع الاتصال الميكانيكي الخارجي ، والطحن والسحب ،فضلا عن المناطق التي تكون فيها مسامير تحديد الموقع عرضة للتشوه أثناء التثبيت الكلي.
عن المنتج
| الأداء | MGZ1 | MGZ2 | MGZ3 | MGZ4 | MGZ5 | MGZ6 | |
| النطاق | درجة / ثانية | 500 | 500 | 500 | 400 | 400 | 8000 |
| عرض النطاق @ 3DB مخصص) | هرتز | 250 | 250 | 250 | 200 | 100 | 200 |
| دقة الإخراج ((SPI الرقمية) | بعض القطع | 24 | 24 | 24 | 24 | 24 | 24 |
| معدل الخروج ((ODR)) ((مخصص) | هرتز | 12 كيلو | 12 كيلو | 12 كيلو | 12 كيلو | 12 كيلو | 12 كيلو |
| تأخير (مخصص) | ms | <2 | <2 | <2 | <2 | <3 | <2 |
| استقرار التحيز ((كورس ألان @ 25 °C) | درجة/ساعة | <0.5 | <0.2 | <0.3 | <0.1 | <0.1 | <5 |
| استقرار التحيز ((10saverage@25°C) | درجة/ساعة | <3 | < 1 | <2.5 | <0.5 | <0.5 | <20 |
| استقرار التحيز ((1serror@25°C) | درجة/ساعة | <9 | <3 | <75 | <1.5 | <1.5 | <60 |
| الانحراف الحراري | deg/Hr/C | <2 | < 1 | <2 | <0.5 | <0.5 | <5 |
| إعادة التحيز ((25 درجة مئوية) | درجة/ساعة | <3 | < 1 | <3 | <0.5 | <0.5 | <5 |
| معدل تكرار الخوف ((25°C) | ppm ((1o) | < 50 جزء في المئة | < 50 جزء في المئة | < 50 جزء في المئة | < 50 جزء في المئة | < 20 جزء في المئة | < 10 جزء في المئة |
| تحرك عامل الخوف ((1 sigma) | ppm ((1o) | ± 200ppm | ± 200ppm | ± 200ppm | ± 200ppm | ± 100ppm | ± 100ppm |
| عامل الخوف غير خطي (في درجة حرارة كاملة) | ppm | < 300 جزء في المئة | < 300 جزء في المئة | < 300 جزء في المئة | < 300 جزء في المئة | <200ppm | < 100 جزء في المئة |
| المشي العشوائي الزاوي ((ARW) | °/√h | <0.15 | <0.15 | <0.125 | <0.025 | <0.025 | < 1 |
| القرار | °/ساعة | < 1 | <0.5 | < 1 | <0.1 | <0.1 | <5 |
| الضوضاء ((من ذروة إلى ذروة) | درجة / ثانية | <±0.25 | <±0.20 | <±0.2 | <±0.1 | <±0.1 | <±1 |
| حساسية GValue | °/ساعة/غ | <3 | < 1 | <3 | < 1 | < 1 | <3 |
| خطأ تصحيح الاهتزاز ((12gRMS,20-2000) | °/hr/g ((rms) | <3 | < 1 | <3 | < 1 | < 1 | < 1 |
| وقت التشغيل (بيانات صالحة) | s | 1 | 1 | 1 | 1 | 1 | 1 |
| ملاءمة البيئة | |||||||
| تأثير (طاقة تشغيل) | 500 غرام (1ms، 1/2 sinus) | ||||||
| مقاومة الصدمة (إيقاف الطاقة) | 1Wg 5ms | ||||||
| اهتزاز ((طاقة على) | 12g rms (20Hz إلى 2kHz) | ||||||
| درجة حرارة العمل | -45 درجة مئوية----+85 درجة مئوية | ||||||
| درجة حرارة التخزين | -50 درجة مئوية----+105 درجة مئوية | ||||||
| المقاومة العالية للحمّل الزائد (إغلاق الطاقة) | 10000 غرام | 20000 غرام | |||||
التثبيت
الجيروسكوب ذو الأداء العالي MEMS هو معدات اختبار عالية الدقة.يوصى بالنظر إلى الجوانب التالية عند تثبيت الجهاز على لوحة PCBمن أجل تقييم وتحسين وضع جهاز الاستشعار على لوحة PCB ، يوصى بالنظر إلى الجوانب التالية واستخدام أدوات إضافية خلال مرحلة التصميم:على الجانب الحراري؛ لـ التوتر الميكانيكي: قياس الانحناء و/أو محاكاة العناصر المحدودة ؛ صلابة الاصطدام: بعد أن يتم لحام PCB للتطبيق المستهدف بالطريقة الموصى بها ،يتم إجراء اختبار سقوط. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): يوصى عموماً بالحفاظ على سمك PCB إلى الحد الأدنى (الموصى به: 1.6 ~ 2.0 ملم) ، لأن الإجهاد المتأصل لوحة PCB رقيقة صغير.لا يوصى بوضع جهاز الاستشعار مباشرة تحت الزر أو بالقرب من الزر بسبب الإجهاد الميكانيكيلا يوصى بوضع جهاز الاستشعار بالقرب من نقطة ساخنة للغاية ، مثل جهاز تحكم أو شريحة رسومات ، لأن هذا يمكن أن يسخن لوحة PCB ويؤدي إلى ارتفاع درجة حرارة جهاز الاستشعار.
