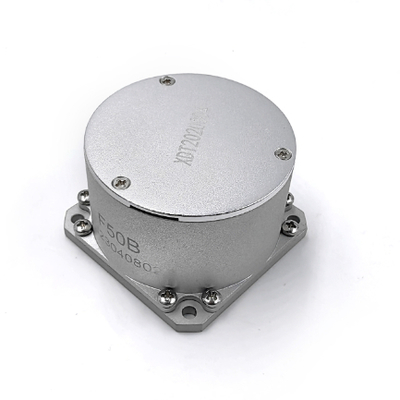

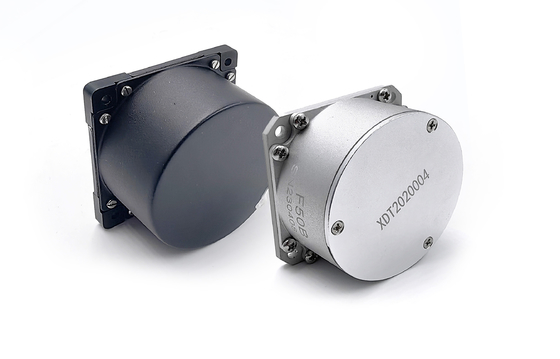

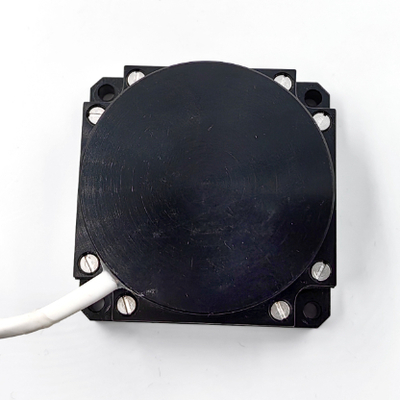

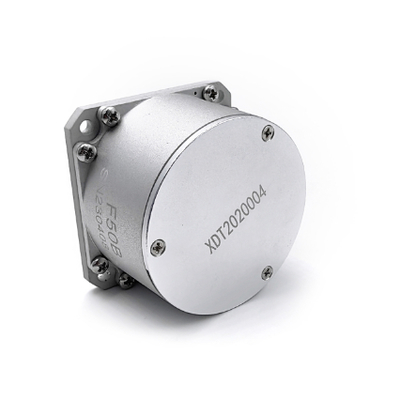

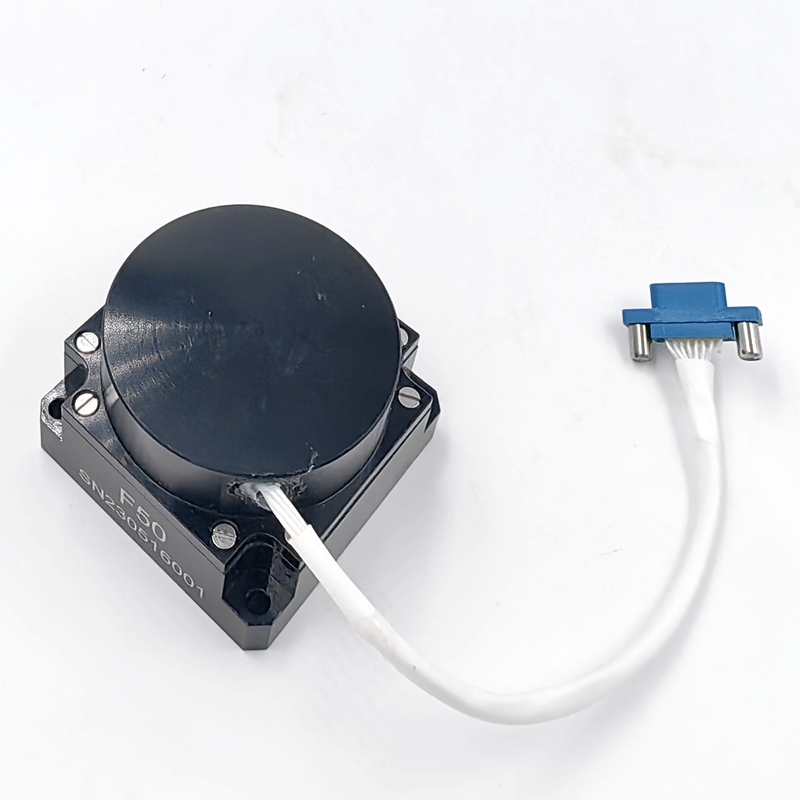

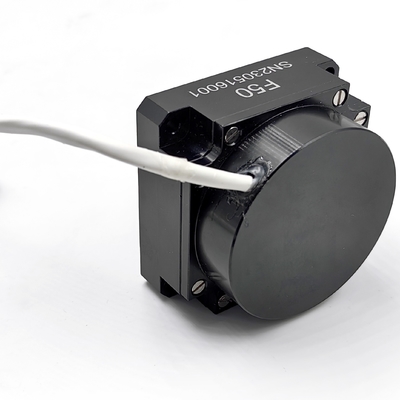

جيروسكوب الألياف الضوئية 50 مم × 50 مم × 32 مم مع نطاق ±500 درجة/ثانية

اسم العلامة التجارية:	Firepower
رقم الطراز:	F50A
الـ MOQ:	1 قطعة
السعر:	US$2,800.00~3,000.00
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على التوريد:	100 قطعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شنتشن، الصين

إصدار الشهادات:

نطاق القياس:

-500~+500°/s

عدم الاستقرار التحيز:

.050.05 درجة / ساعة، 10 ثانية

التكرار الصفري للانحياز:

.050.05 درجة / ساعة

معامل المشي العشوائي:

.006 درجة / √ ساعة

عامل المقياس غير الخطية:

≤ 30 جزء في المليون

قابلية التكرار عامل القياس:

≤ 30 جزء في المليون

عدم التماثل في عامل المقياس:

≤ 30 جزء في المليون

وقت البدء:

body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu

النطاق الترددي:

500 هرتز

مزود الطاقة:

±5±0.15 فولت

قوة:

≤6W

درجة حرارة التشغيل:

-40~+70 درجة مئوية

درجة حرارة التخزين:

-55~+85 درجة مئوية

اهتزاز:

20~2000 هرتز، 0.06g2/Hz

تأثير:

30 جرام، 11 مللي ثانية

معدل باود:

921600 ((يمكن تخصيصها) bps

وضع الإخراج:

رس-422

الموصل:

J30J-15TJL/(قابل للتخصيص)

الأبعاد العامة:

50ملم*50ملم*32

أبعاد التثبيت:

43 مم * 43 مم

تفاصيل التغليف:

الاسفنج وصندوق

القدرة على العرض:

100 قطعة في الشهر

إبراز:

مستشعر معدل الزاوية الثابتة,دورية ذات دقة عالية من الألياف البصرية,دورة ضوئية من الألياف البصرية

High precision fiber optic gyroscope

Close-loop fiber optic gyroscope

وصف المنتج

نظرة عامة على المنتج

مستشعر معدل الزاوية بالقصور الذاتي لتأثير ساجناك البصري

يستخدم هذا المستشعر عالي الدقة لمعدل الزاوية بالقصور الذاتي تأثير ساجناك البصري لقياس السرعة الزاوية على طول محوره الحساس. يتميز النظام بدائرة كشف رقمية مغلقة الحلقة تستخرج بدقة اختلافات المسار البصري بين انتشار الضوء في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة، مما يتيح قياسًا دقيقًا لمعدل الزاوية.

الميزات الرئيسية

وحدة استشعار معدل الزاوية بحلقة الألياف الضوئية
دائرة كشف رقمية مغلقة الحلقة
يوفر بيانات الزيادة الزاوية أحادية المحور
يتضمن مراقبة درجة الحرارة الداخلية
تحويل إشارة الجهد الدقيق والتغذية الراجعة

المواصفات الفنية

الأبعاد

الأبعاد الكلية: 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 مم (الطول × العرض × الارتفاع)
أبعاد التركيب: 43 ± 0.1 × 43 ± 0.1 مم (الطول × العرض)، Φ3.2 مم × 4 فتحات تثبيت

الواجهة الكهربائية

رقم الدبوس	التعريف	الوصف
1	+5 فولت	مدخل إمداد الطاقة
2	GND	أرضي الطاقة
4	RXD+	فرز وتصحيح الدوران التفاضلي
5	TXD+	خرج RS422 الموجب للدوران
8	RXD-	بوابة الدوران التفاضلية السالبة
9	TXD-	خرج RS422 السالب للدوران

التطبيقات

هذا المستشعر مثالي لـ:

أنظمة الملاحة بالقصور الذاتي متوسطة الدقة
أنظمة تحديد المواقع والتوجيه
أنظمة تثبيت المؤازرة

مكونات المنتج

مكونات المسار البصري
لوحة الدوائر الكهربائية للكشف والتحكم في الإشارات
إطار وحاوية حلقة الألياف الضوئية

التصنيع والاختبار
