| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | F50B |
| الـ MOQ: | 1 قطعة |
| السعر: | US$2,800.00~3,000.00 |
| شروط الدفع: | L/C، T/T |
| القدرة على التوريد: | 100 قطعة في الشهر |

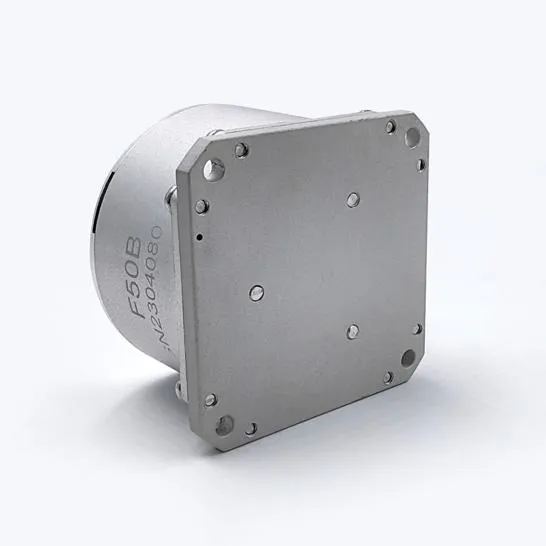

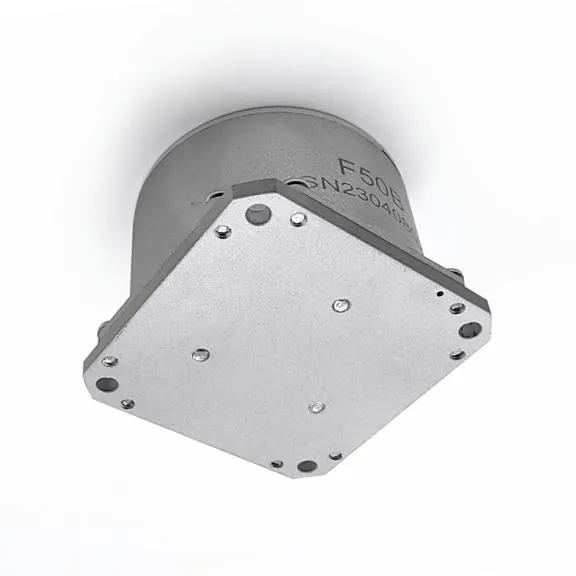

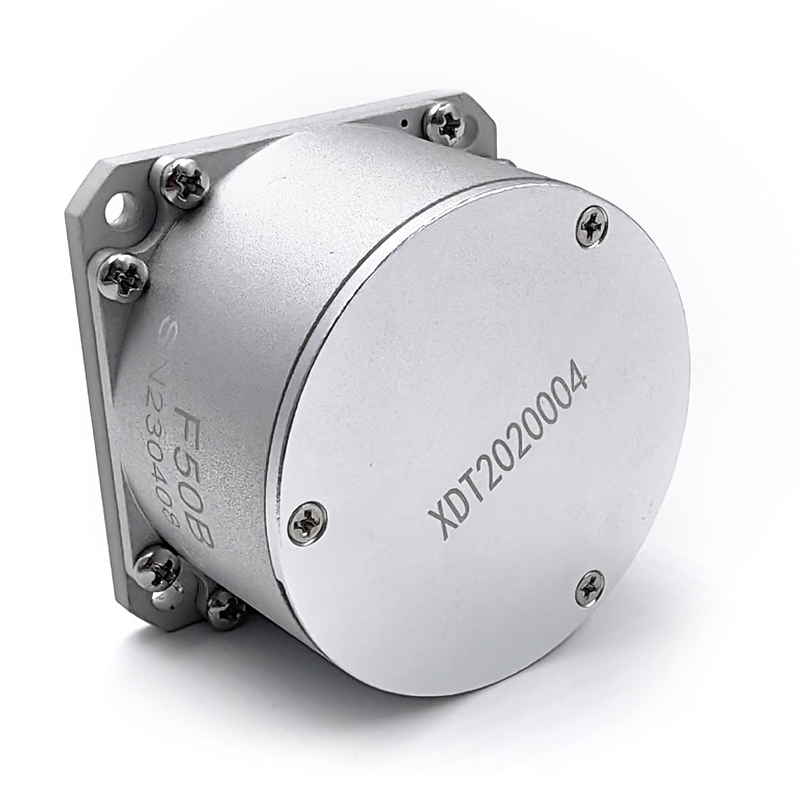

1.1استعراض المنتج
هذا المنتج هو جهاز استشعار لسرعة الزاوية الثابتة على أساس تأثير Sagnac البصري ، والذي يستخدم لقياس السرعة الزاوية للناقل على طول المحور الحساس للمنتج.وحدة استشعار معدل الزاوية من المنتج هو حلقة الألياف الضوئية، يتم اعتماد دائرة الكشف الرقمية المغلقة لاستخراج الفرق في المسار البصري للضوء المتداول في اتجاه عقارب الساعة والضوء المتداول في اتجاه عقارب الساعة الناجم عن معدل الزاوية الفيزيائي الخارجي ،والتي يتم استشعارها بواسطة حلقة الألياف البصرية، وفي غضون ذلك يتم تحويل إشارة الجهد من إشارة فرق المسار البصري إلى ردود الفعل والتحكم في الحلقة المغلقة ، بحيث يتم إدراك تعديل وإلغاء تعديل الإشارة,و يتم تحقيق الغرض من الكشف عن إشارة معدل الزاوية.
1.2 الوظيفة
يتكون هذا المنتج من وحدة استشعار ضوئية للسرعة الزاوية ووحدة للكشف عن الإشارة ، وتوفر معلومات الزاوية الزاوية في محور واحد ومعلومات درجة الحرارة الداخلية.
1.3 التطبيق
المنتجات مناسبة بشكل رئيسي للتطبيقات مثل أنظمة الملاحة الثابتة ذات الدقة المتوسطة وأنظمة تحديد المواقع والتوجيه وأنظمة استقرار الخدمة.
يتكون المنتج أساسا من المكونات التالية:
أ) مكونات المسار البصري
(ب) لوحة دائرة إشارة الكشف والتحكم
(ج) هيكل العظام، والقشرة والأجزاء الهيكلية الأخرى للخيط الألياف البصرية.
1.3الحجم
الأبعاد الكلية (ملم): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H)

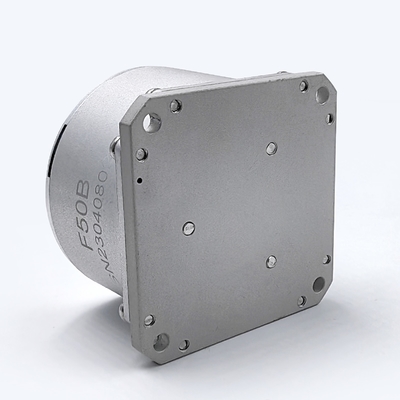

أبعاد التثبيت (ملم):مسامير 41 × 41, 4 M3
الحجم
واجهة كهربائية
| رقم البين | تعريف | اشرح |
| 1,9 | T+ | مخرج منفذ سلسلة RS422 + |
| 2,10 | .... | مخرج منفذ سلسلة RS422- |
| 4,5 | +5VA | إمدادات التناظرية + 5 فولت |
| 6,7 | الـ AGND | الأرضية الكهربائية النظرية |
| 8,15 | -5VA | إمدادات الطاقة التناظرية -5 فولت |
| 12,13 | الـ VCC | الطاقة الرقمية + 5/+ 3.3 فولت |
| 11,14 | الـ GND | أرضية طاقة رقمية |
