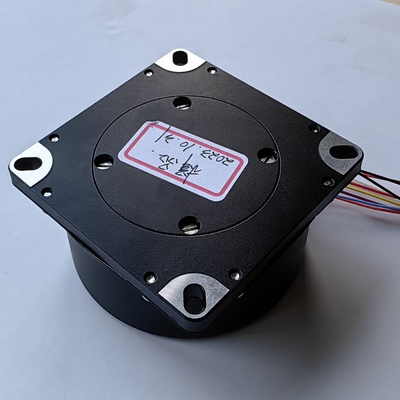

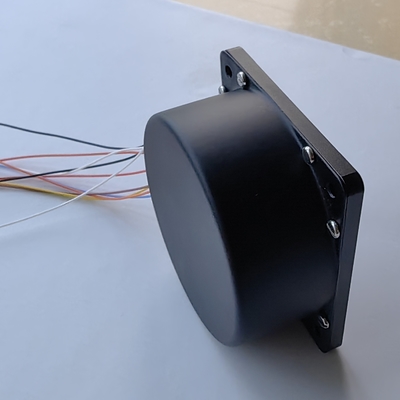

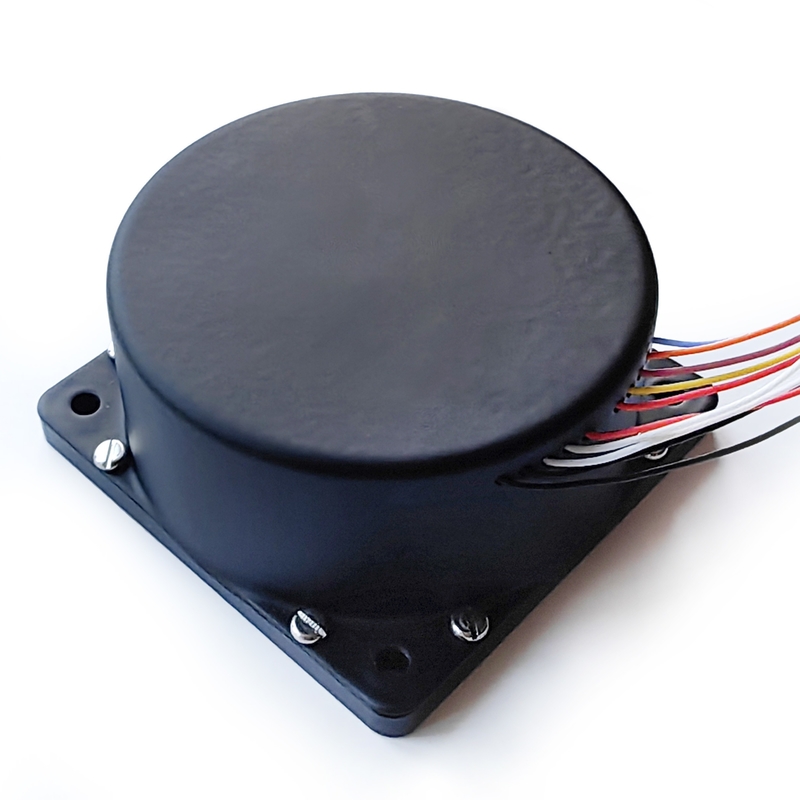

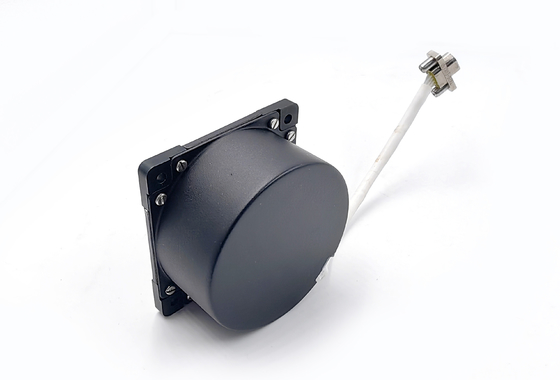

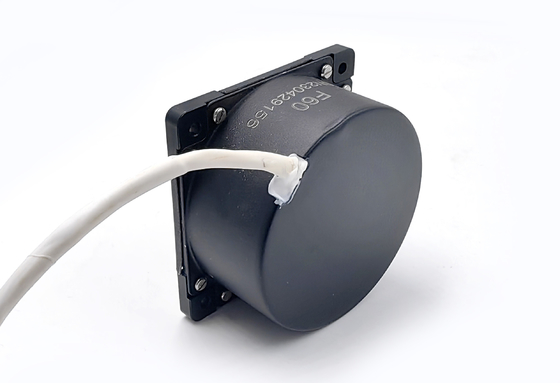

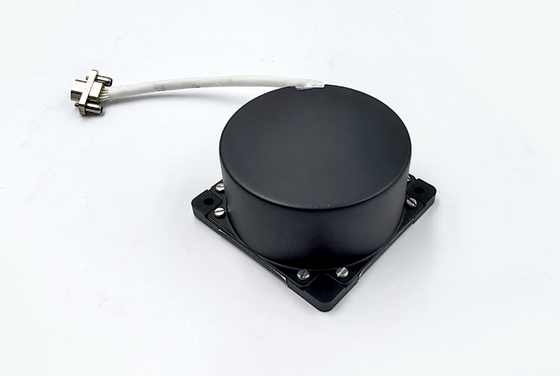

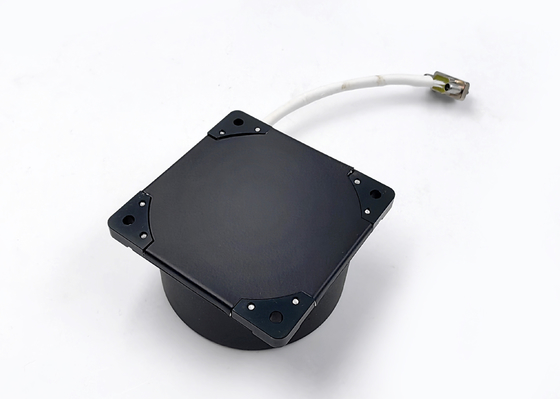

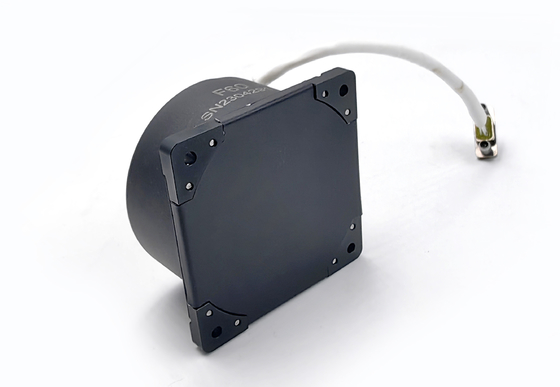

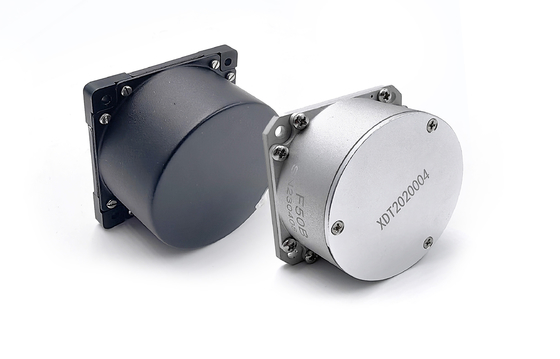

الجهاز الرقمي للاستخدام في الحلقة المغلقة (Closed-Loop Mode Digital Fiber Optic Gyroscope)

اسم العلامة التجارية:	Firepower
رقم الطراز:	F70A
الـ MOQ:	1 قطعة
السعر:	US$3,150.00~3,250.00
شروط الدفع:	T/T
القدرة على التوريد:	500 قطعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شنتشن، الصين

إصدار الشهادات:

نطاق القياس:

±400~±800 درجة/ثانية

عدم الاستقرار التحيز:

.050.05 درجة / ساعة، 10 ثانية

التكرار الصفري للانحياز:

.050.05 درجة / ساعة

معامل المشي العشوائي:

≤0.005 درجة/√ساعة

عامل مقياس اللاخطية:

≤ 50 جزء في المليون

قابلية التكرار عامل القياس:

≤ 50 جزء في المليون

عدم التماثل في عامل المقياس:

≤ 50 جزء في المليون

وقت البدء:

body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu

عرض النطاق:

500 هرتز

إمدادات الطاقة:

±5±0.15 فولت

القوة:

≥6 واط

درجة حرارة العمل:

-40~+70 درجة مئوية

درجة حرارة التخزين:

-55~+85 درجة مئوية

اهتزاز:

20~2000 هرتز، 0.06g2/Hz

تأثير:

30 جرام، 11 مللي ثانية

معدل الباود:

921600 (قابل للتخصيص) نقطة أساس

وضع الإخراج:

رس-422

المرفق:

J30J-15TJL/(قابل للتخصيص)

الابعاد الكلية:

70ملم*70ملم*30ملم

التثبيت:

62ملم*62ملم

تفاصيل التغليف:

الاسفنج وصندوق

القدرة على العرض:

500 قطعة في الشهر

إبراز:

غيروسكوب الألياف البصرية ذو الانحياز الصفر المنخفض,دورة ضوئية من الألياف البصرية,حلقة ضوئية من الألياف الضوئية

Close-Loop Fiber Optic Gyroscope

Close-Loop Fiber Optic Gyro

وصف المنتج

معلومات أساسية

النموذج رقم

F70

قياس كميات الصخر

العازب

درجة الدقة

0.05 درجة في الساعة

تصنيف الملكية الفكرية

IP67

الشهادة

المواصفات

مخصصة

نطاق القياس

800 درجة مئوية

استقرار التحيز

0.05 درجة في الساعة

معامل المشي العشوائي

0.005 درجة / ساعة

إمدادات الطاقة

5 فولت

معدل البود

115200 ~ 921600 هرتز

حزمة النقل

الإسفنج والصندوق

المواصفات

70 ملم × 70 ملم × 32 ملم

الرمز السريع

9031809090

قدرة الإنتاج

500/شهر

وصف المنتج

عرض النطاق الترددي العالي الألياف الضوئية الدقة العالية الجيروسكوب وقت تنشيط قصير

يعد الجيروسكوب الضوئي بالألياف نوعاً من أجهزة استشعار الألياف الحساسة لسرعة الزاوية. مبدأ عمله الأساسي هو استخدام تأثير ساجناك: في جهاز التداخل الحلقية،يتم تقسيم موجة الضوء المنبعثة من مصدر الضوء إلى اثنين بواسطة فاصل الشعاع، وسوف يكون شعاعان من الضوء على طول الاتجاهين إلى الأمام والخلف على التوالي. تحرك ضد عقارب الساعة والعودة إلى قسمة شعاع

هيكل المنتج وخصائصه
يعتمد هيكل الجيروسكوب على مخطط تصميم هيكل حلقات الألياف البصرية النموذجي ، ومن التصميم المتكامل للتصغير ، الاستقرار الهيكلي (مقاومة الصدمة والاهتزاز) ،مكافحة الرنين، تم النظر في التماثل الهيكلي، وسهولة التثبيت والتصميم الحراري (خصائص درجة الحرارة) وغيرها من الجوانب، وتم تحسين هيكل الجيرو الموجود وتصميمه.

المعلمات الرئيسيّة للجهاز
عامل المقياس غير الخطي: ≤50ppm (1σ)
عدم تقارن عامل المقياس: ≤50ppm (1σ)
إمكانية تكرار عامل المقياس: ≤50ppm (1σ)
النطاق الديناميكي:±300°/s
استقرار التحيز الصفري: ≤0.05°/h (1σ)
إمكانية تكرار تعصب صفر: ≤0.05°/h (1σ)
معامل المشي العشوائي: ≤0.005°/√h
عرض النطاق الترددي: ≥200 هرتز
الوزن: ≤ 250 غرام

واجهة

رقم العقدة	تعريف	ملاحظة
1	+5 فولت	إدخال طاقة +5 فولت
2	+5 فولت	إدخال طاقة +5 فولت
3	-5 فولت	إدخال طاقة -5 فولت
4	-5 فولت	إدخال طاقة -5 فولت
5	± 5VGND	أرضية الطاقة (ملاحظة: يجب ألا تكون متصلة بغلاف الجيرو)
6	± 5VGND	أرضية الطاقة (ملاحظة: يجب ألا تكون متصلة بغلاف الجيرو)
7	T+	إشارة خروج الجيرو +
18	....	إشارة إخراج الجيرو
الباقي	قم بإيقاف
