نظام الملاحة الثلاثية المحورية المتكاملة الألياف البصرية الجيروسكوب العكسي الجيروسكوب لتتبع الخدمة

اسم العلامة التجارية:	FIREPOWER
رقم الطراز:	3OG-40M
الـ MOQ:	1
السعر:	قابل للتفاوض
شروط الدفع:	L/C، T/T
القدرة على التوريد:	500 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

نطاق القياس:

±500/±800°/s

استقرار التحيز الصفري:

≤0.3 درجة / ساعة

تكرار التحيز الصفري:

≤0.3 درجة / ساعة

عامل مقياس اللاخطية:

≤ 50 جزء في المليون

عرض النطاق:

≥200 هرتز

حساسية صفرية:

.070.07 درجة / ساعة / جرام

تفاصيل التغليف:

إسفنج + صندوق

القدرة على العرض:

500 / شهر

إبراز:

إدارة الحركة بالصمغ البصري,نظام الملاحة الثابتة الجيروسكوب,إدارة الموجات الضوئية بالألياف الضوئية ذات المحور الثلاثي

inertial navigation system gyroscope

Three axis fiber optic gyro

وصف المنتج

3OG-40Mهو جهاز استشعار لسرعة الزاوية الثابتة القائم على تأثير Sagnac البصري ، والذي يستخدم لقياس السرعة الزاوية للناقل على طول المحور الحساس للمنتج.وحدة استشعار السرعة الزاوية من المنتج هو حلقة الألياف البصرية, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring، وفي غضون ذلك يتم تحويل إشارة الجهد من إشارة فرق المسار البصري إلى ردود الفعل والتحكم في الحلقة المغلقة ، بحيث يتم إدراك تعديل وإلغاء تعديل الإشارة,و يتم تحقيق الغرض من الكشف عن إشارة السرعة الزاوية عالية الدقة

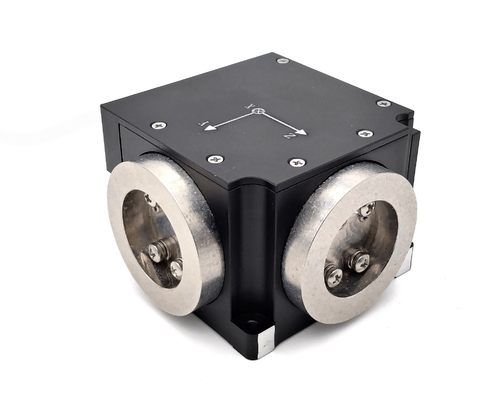

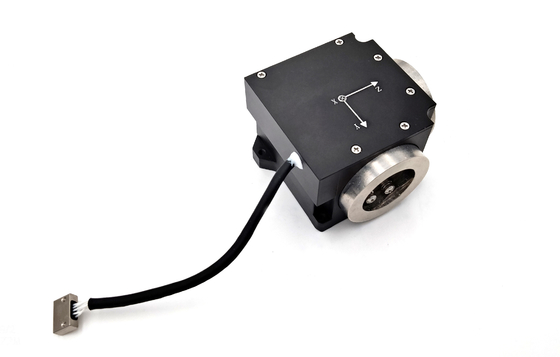

التفاصيل الصور

المعلم التقني

سلسلة الرقم	مادة الاختبار	الوحدة	3OG-40	3OG-40M	3OG-56
1	الأبعاد الكلية	ملم	71.5×71.5×45
2	وقت البدء	S	3	3	3
3	وضعية الصفر	(°) / ساعة	≤ 1	≤ 1	≤ 1
4	استقرار التحيز الصفري عند درجة حرارة الغرفة (درجة حرارة ثابتة)	(°) / ساعة	≤0.08 ((10s)	≤0.3 ((10s)	≤1 ((10s)
6	إمكانية تكرار مع عدم التحيز	(°) / ساعة	≤0.08	≤0.3	≤ 1
7	الحساسية الصفرية للتحيز	(°) / h/G	≤0.05	≤0.07	≤0.1
8	المشي العشوائي المعامل	() / h1/2	≤0.01	≤0.01	≤0.05
9	عدم خطية عامل المقياس	ppm	≤20	≤50	≤100
10	عدم تقارن عامل المقياس	ppm	≤10	≤30	≤50
11	إمكانية تكرار عامل المقياس	ppm	≤20	≤50	≤100
12	الحد الأدنى	(°) / ساعة	≤0.05	≤0.05	≤0.08
13	القرار	(°) / ساعة	≤0.05	≤0.05	≤0.05
14	عرض النطاق	هرتز	≥200	≥200	≥200
15	درجة حرارة العمل	°C	-45 ¢+70	-45 ¢+70	-45 ¢+70
16	درجة حرارة التخزين	°C	-55 ¢ + 80	-55 ¢ + 80	-55 ¢ + 80
17	النطاق الديناميكي	(°) /s	±500/±800	±500/±800	±500/±1000
18	فولتاج التزويد	V	+5	+5	+5
19	الطاقة في الحالة الثابتة الاستهلاك	W	≤4	≤4	≤4
20	درجة حرارة كاملة ثابتة استهلاك الطاقة	W	≤8	≤8	≤8
21	بدء الفورية الحالي	أ	<2	<2	<2
