| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 3OG-100 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 500/month |
1لمحة عامة عن المنتج

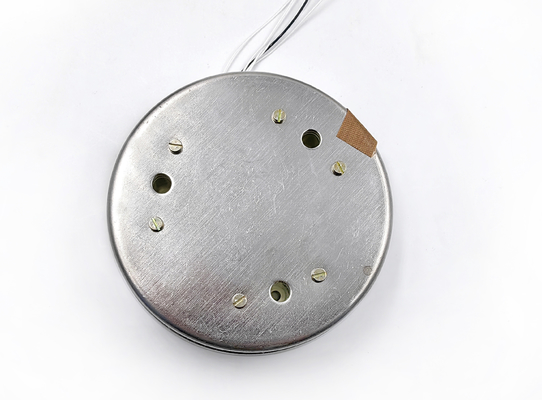

مرشح الألياف الضوئية المتكامل في 3 محاور (FOG ، مرشح الألياف الضوئية) هو مستشعر سرعة زاوية عالي الدقة بناءً على مبدأ التداخل البصري.إنه يكتشف السرعة الزاوية عن طريق قياس تأثير ساجناك الناتج عندما ينتشر الضوء على طول حلقة الألياف البصرية ويخرج معلومات موقف دقيقةبالمقارنة مع الجيروسكوبات الميكانيكية التقليدية ، فإن FOG لديها مزايا عدم الاحتكاك ، والعمر الطويل ، ودقة عالية ومقاومة للصدمات ،مما يجعلها عنصر أساسي في أنظمة الملاحة الثابتة الحديثة وقياس الموقف.

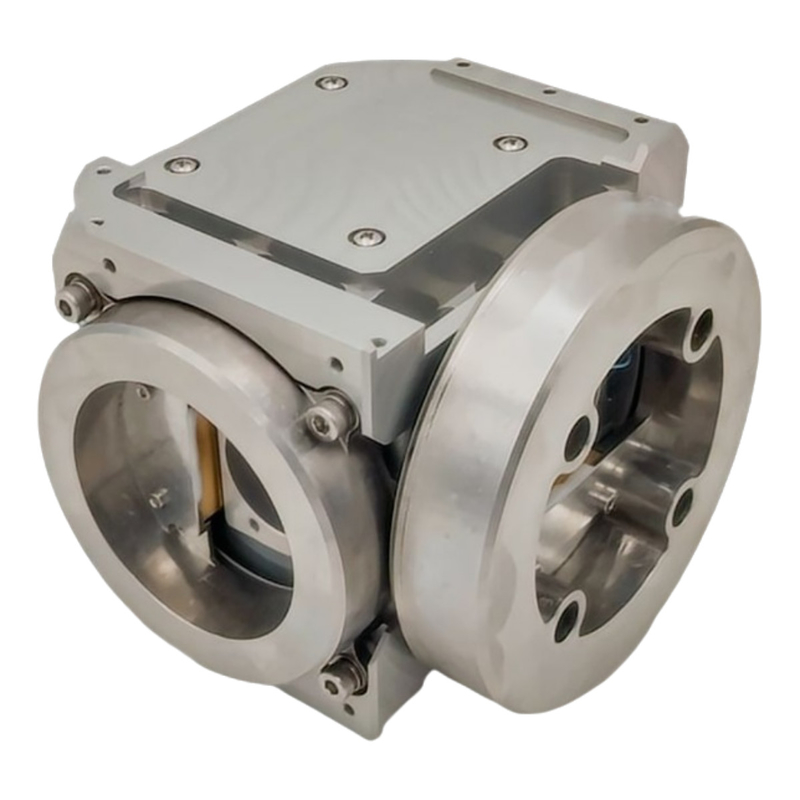

التصميم المتكامل لثلاث محاور يعني أن الجيروسكوب يمكن أن يقيس السرعة الزاوية في اتجاه X و Y و Z في وقت واحد،تبسيط تكامل النظام وتحسين دقة قياس الموقف، والتي تستخدم على نطاق واسع في مجال الطيران والفضاء والملاحة والروبوتات وقياس الدقة ومجالات أخرى.
2الهيكل التكوين

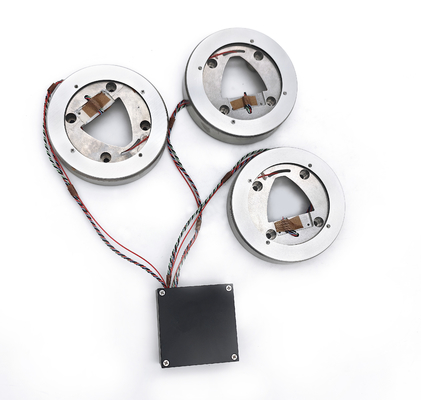

أجهزة الاستشعار الأساسية للضواحف الضوئية هي المكون الأساسي للضواحف الضوئية، وهي مسؤولة عن قياس السرعة الزاوية بناءً على تأثير Sagnac.وحدات معالجة الإشارات وحدة التحكم، تعزز وترقم الإشارات البصرية وتخرج بيانات عالية الدقة للسرعة الزاوية.
3المعلمات
| رقم التسلسل | مادة الاختبار | الوحدة | المتطلبات التقنية |
| 1 | وقت البدء | s | 3 |
| 2 | وضعية الصفر | (°) / ساعة | ≤0.3 |
| 3 | الاستقرار الصفري في درجة حرارة الغرفة (درجة حرارة ثابتة) | (°) / ساعة |
≤ 0.006 (10 ثواني لتسوية) ≤ 0.002 (100 ثانية لتسوية) |
| 4 |
عدم وجود تحيز مع تغير درجة الحرارة (1 درجة مئوية / دقيقة درجة حرارة متغيرة ، 100 ثانية سلسة) |
(°) / ساعة | ≤0.008 |
| 5 | إمكانية تكرار مع عدم التحيز | (°) / ساعة | ≤0.002 |
| 6 | الحساسية الصفرية للتحيز | (°) / h/G | ≤0.003 |
| 7 | معامل المشي العشوائي | (o) / h1/2 | ≤0.0002 |
| 8 | عدم خطية عامل المقياس | ppm | ≤5 |
| 9 | عدم تقارن عامل المقياس | ppm | ≤2 |
| 10 | إمكانية تكرار عامل المقياس | ppm | ≤5 |
| 11 | الحد الأدنى | (°) / ساعة | ≤0.002 |
| 12 | القرار | (°) / ساعة | ≤0.002 |
| 13 | عرض النطاق | هرتز | ≥200 |
| 14 | درجة حرارة العمل | °C | -45 ¢+70 |
| 15 | درجة حرارة التخزين | °C | -55 ¢ + 80 |
| 16 | النطاق الديناميكي | (°) /s | ± 300 |
| 17 | فولتاج التزويد | V | +5 |
| 18 | استهلاك الطاقة في الحالة الثابتة عند درجة الحرارة الطبيعية | W | ≤45 |
| 19 | استهلاك الطاقة في الحالة الثابتة عند درجة حرارة كاملة | W | ≤8 |
| 20 | بدء التيار الفوري | أ | <2 |
4بيئات الإنتاج
