| اسم العلامة التجارية: | FIREPOWER |
| رقم الطراز: | إيمو6 |
| الـ MOQ: | 1 |
| السعر: | 2500$ |
| شروط الدفع: | L/C,D/P,T/T,ويسترن يونيون |
| القدرة على التوريد: | أسبوع واحد للعينة |

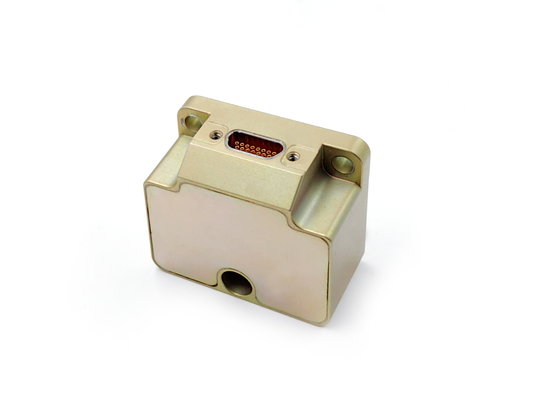

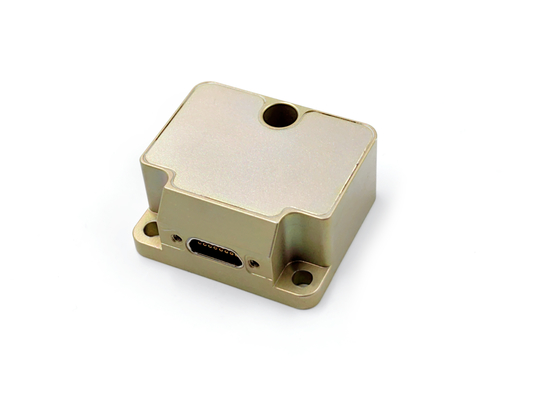

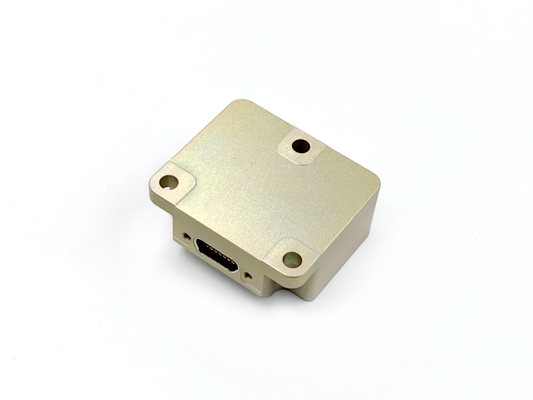

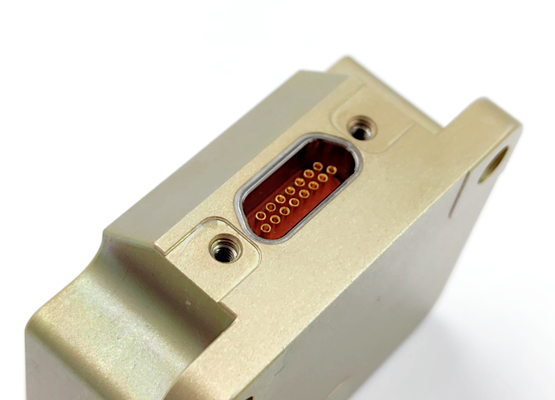

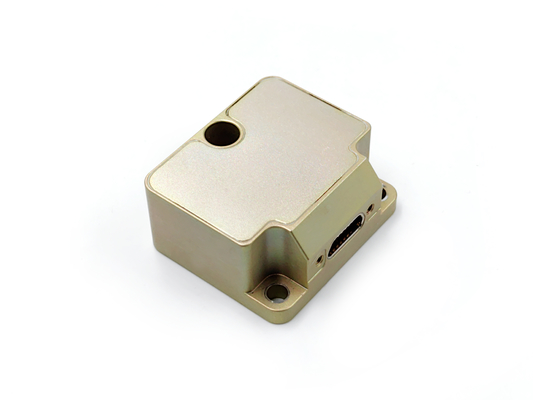

وحدة قياس عالية الأداء MEMS الثابتة مع متسارع محور 3 مدمج والجيروسكوب
تتكون وحدة قياس الجهد الباطنية MEMS من جهاز تحريك ثلاثي المحور، ومقياس تسارع ثلاثي المحور، وزاوية ميل ثلاثي المحور، وأجهزة استشعار درجة الحرارة، ولوحة معالجة الإشارة،الهيكل والبرمجيات اللازمة، ويستخدم لقياس معدل الزاوية ثلاثي المحور، والسرعة ثلاثي المحور وزاوية ميل ثلاثي المحور من حامل،eالجيرو،مقياس التسارعوبيانات الميل في الخلفإيهتعويض الأخطاء (بما في ذلك تعويض درجة الحرارة، تعويض زاوية عدم المواءمة في التثبيت،تعويضات غير خطية وما شابه ذلك) عبر منفذ RS-422 التسلسلي وفق بروتوكول اتصالات متفق عليه.
مواصفات الجيروسكوب
|
المعلم |
الوحدة |
الوحدة الدولية للطاقة |
الوحدة الإضافية |
الوحدة الإلكترونية |
الوحدة الـ 6-1C |
|
نطاق القياس (يمكن تعديله) |
°/s |
±400 |
±400 |
±400 |
±2000 |
|
استقرار التحيز أثناء التشغيل ((@ تباين ألان)
|
°/ساعة |
0.3 |
0.1 |
0. 05 |
1 |
|
استقرار التحيز @10s (10s ناعمة، 1σ، درجة حرارة الغرفة) |
°/ساعة |
3 |
1 |
0.5 |
6 |
|
استقرار التحيز في درجة حرارة كاملة |
°/ساعة |
10 |
3 |
2 |
18 |
|
المشي العشوائي الزاوي |
°/√h |
0.15 |
0.1 |
0.02 |
0.3 |
|
إمكانية تكرار التحيز (1σ) |
1 |
0.5 |
0.3 |
2 |
|
|
حساسية تسارع التحيز |
°/h/g |
1 |
1 |
1 |
2 |
|
عامل المقياس غير خطي ((1σ)) |
ppm |
150 |
150 |
150 |
300 |
|
قابلية تكرار عامل المقياس (1σ) |
ppm |
20 |
20 |
20 |
100 |
|
سوء التوجيه |
° |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
|
عرض النطاق الترددي 3 ديسيبل |
هرتز |
250 |
200 |
150 |
250 |
|
المعلم |
الوحدة |
الوحدة المتحركة للطاقة النووية |
الوحدة الإلكترونية 6-1y-2 |
الوحدة الإلكترونية 6-1y-3 |
الوحدة المتحركة للطاقة |
|||
|
نطاق القياس (يمكن تعديله) |
g |
±10 |
±30 |
±50 |
± 80 |
|||
|
استقرار التحيز أثناء التشغيل (تباين آلان @ 25 درجة مئوية) |
ملغ |
0.02 |
0.05 |
0.1 |
0.2 |
|||
|
استقرار التحيز @10s |
ملغ |
0.05 |
0.2 |
0.5 |
1 |
|||
|
استقرار التحيز في درجة حرارة كاملة |
ملغ |
1 |
3 |
5 |
15 |
|||
|
المشي العشوائي الزاوي |
m/s/√h |
0.001 |
0.002 |
0.005 |
0.01 |
|||
|
بويمكن تكرارها ((1σ) |
ملغ |
0.1 |
0.5 |
1 |
2 |
|||
|
قابلية تكرار عامل المقياس (1σ) |
ppm |
200 |
200 |
200 |
200 |
|||
|
عامل المقياس غير خطي ((1σ)) |
ppm |
50 |
100 |
200 |
300 |
|||
|
سوء التوجيه |
° |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
|||
|
عرض النطاق الترددي 3 ديسيبل |
هرتز |
100 |
100 |
100 |
100 |
|||
|
المعلم |
الوحدة |
الوحدة الإلكترونية |
|
الجهد |
V |
5 |
|
استهلاك الطاقة |
W |
2 |
|
(ريبل) |
mV |
100 |
|
المعلم |
الوحدة |
الوحدة الإلكترونية |
|
درجة حرارة العمل |
°C |
-45 ~ 85 |
|
درجة حرارة التخزين |
°C |
-55~105 |
|
اهتزاز |
... |
10~2000 هرتز،6.06 غرام |
|
التأثير |
... |
1000 جرام0.1ms |
