| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | MFOG-40 |
| الـ MOQ: | 1 |
| السعر: | 1350$ |
| شروط الدفع: | L/C ، D/P ، T/T ، Western Union |
| القدرة على التوريد: | 500/شهر |

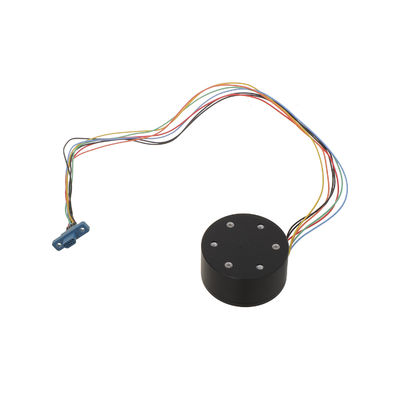

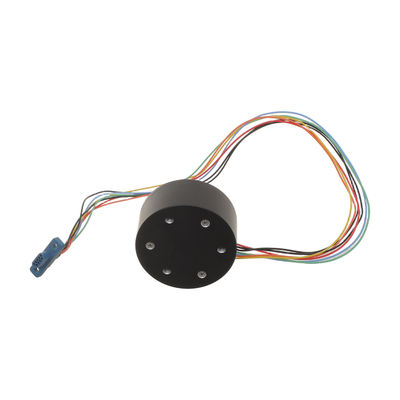

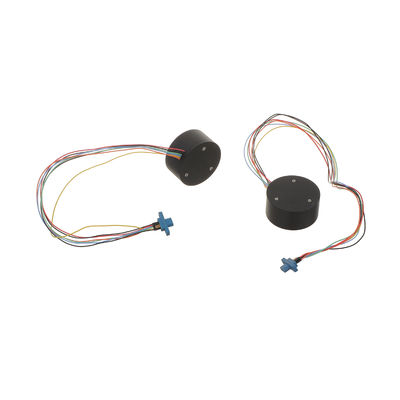

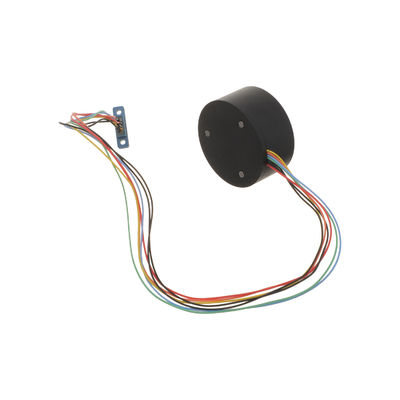

الـMFOG-40 Micro-Nano Fiber Optic Gyroscope هو مستشعر معدل زاوية متقدم يدمج بسلاسة التقنيات البصرية والميكانيكية والإلكترونية. بناءً على تأثير ساجناك، فإنه يستخدم أجهزة ألياف نانوية دقيقة متطورة لتحقيق قياس عالي الدقة. يكتشف الجيروسكوب السرعة الزاوية عن طريق مراقبة فرق الطور المتولد بين شعاعين ضوئيين ينتشران في اتجاهين متعاكسين، ومعالجة هذه المعلومات من خلال إلكترونيات متطورة، وتوفير ملاحظات دقيقة للتحكم أو أغراض القياس.
تم تصميم هذا الجيروسكوب من أجل البساطة والموثوقية، ويتميز بهيكل مدمج وخفيف الوزن مع عدم وجود أجزاء متحركة أو مكونات عرضة للتآكل، مما يضمن الاستقرار والمتانة على المدى الطويل. إن قدرته على البدء السريع، جنبًا إلى جنب مع حجمه الصغير ووزنه الخفيف، تجعله مناسبًا جدًا للتطبيقات في التحكم في الموقف والملاحة وقياس الحركة لمختلف الحاملات، بما في ذلك المنصات الجوية والبحرية والأرضية.
| المعلمة | تخصيص |
|---|---|
| النطاق (°/s) | ±300 |
| عامل القياس (LSB/°/s) | 3600 |
| عدم خطية عامل القياس (جزء في المليون) | ≤500 |
| استقرار التحيز الصفري (10 ثوانٍ، 1σ، °/H) | ≤0.5 |
| إعادة تكرار التحيز الصفري (1σ، °/H) | ≤0.5 |
| المشي العشوائي الزاوي (°/H1/2) | ≤0.02 |
| استقرار التحيز الصفري في درجة الحرارة الكاملة (°/H) | ≤1.5 |
| عرض النطاق الترددي 3 ديسيبل (هرتز) | ≥300 |
| مزود الطاقة (فولت) | 5±0.15 |
| استهلاك الطاقة (واط) | ≤1.5 |
متطلبات الطاقة
يحتوي مصدر الطاقة الخارجي للمنتج على دائرتين، وتظهر المتطلبات في الجدول 2:
|
|
+5V |
|
الجهد االكهربى |
4.85V~5.15V |
|
تموج |
20mV |
|
التيار الكهربائي |
0.2A |
الواجهة الكهربائية
يتصل الجيروسكوب MFOG-40 micro-nano fiber optic بالخارج عن طريق الكابلات. انظر الجدول 3 لتعريف وصلات اللحام.
|
رقم العقدة |
اللون |
التعريف |
|
1 |
برتقالي |
RS422 R- |
|
2 |
أزرق |
RS422 R+ |
|
3 |
أخضر |
RS422 T+ |
|
4 |
أصفر |
RS422 T- |
|
5 |
أسود |
GND |
|
6 |
أسود |
GND |
|
7 |
أحمر |
5V |
