| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | F70 |
| الـ MOQ: | 1 |
| شروط الدفع: | L / C ، T / T |
عالية الأداء الألياف البصرية الدوران منخفضة السعر الدوران البصري

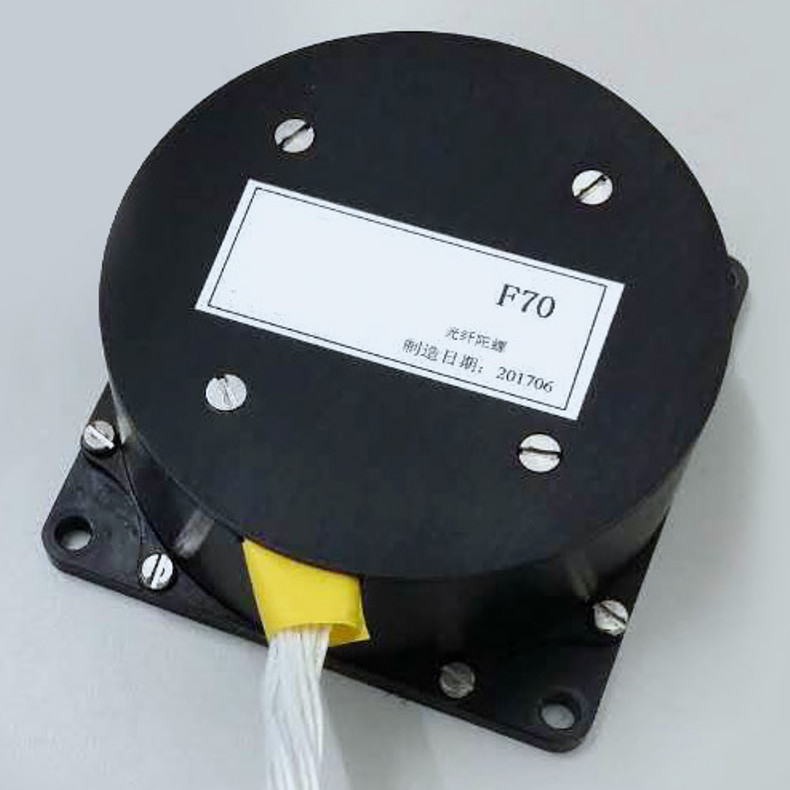

إن F70 هو الجيروسكوب الرقمي للألياف البصرية ذات المحور الواحد ذي المقياس القريب.إنه البديل المثالي للجيروسكوب الميكانيكي التقليدي ، ويتميز بعرض النطاق الترددي العالي ، ووقت التنشيط القصير ، ومقاومة الصدمات ، ومقاومة الاهتزازات والتكلفة المعقولة.
يعتمد F70 FOG معالج الإشارات الرقمية المضمن.يقلل المرشح التكيفي المتكامل من استقرار التحيز والمشي العشوائي للزاوية بنسبة 50٪ -70٪ ، وهي تقنية لا تقلل من تأثير درجة الحرارة فحسب ، بل تحسن أيضًا بشكل كبير من استقرار التحيز ، والمشي العشوائي للزاوية ، وخطية عامل القياس والمتانة.استقرار التحيز الاستثنائي والمشي العشوائي بزاوية ومقاومة الصدمات يجعلها مثالية لمختلف التطبيقات العسكرية والصناعية.
F70 هو مستشعر سرعة زاوي مدمج بالضوء والآلية والكهرباء.يعتمد على تأثير Sagnac وتكنولوجيا اختبار التحكم في الحلقة المغلقة.إنه يختبر ويعالج ويتفاعل مع اختلاف الطور الناتج عن ضوء إرسال مزدوج ، مما يحقق عملية الحلقة المغلقة بأكملها.
يتكون العنصر بشكل أساسي من وحدات المسار البصري ووحدات الدائرة والوحدة الهيكلية.لديها هيكل أبسط ، لا توجد أجزاء متحركة ، لا توجد أجزاء متآكلة ، بداية أسرع ، حجم أصغر وأقل وزنًا مقارنة بالدوران الكهروميكانيكي.يمكن استخدامه على نطاق واسع في توجيه الصواريخ والتحكم فيها ، ونظام تحديد المواقع والتوجيه للدبابات والمركبة القتالية ، ونظام التتبع الكهروضوئي للسفينة
سمات
● تصميم جميع الألياف - عمر طويل ، حجم عبوة صغير ، ثبات عالي ومقاومة أكبر للتدخل.
● مستقطب ألياف مدمج - الحد الأدنى من فقدان الإدخال ونسبة الانقراض العالية ، مما يوفر مقاومة أكبر لدرجة الحرارة والصدمات الميكانيكية ، فضلاً عن الاهتزازات الشديدة.
● حزمة مدمجة موثوقة - قوية من الناحية التشغيلية لجميع أنواع البيئات ، مثالية لمجموعة واسعة من التطبيقات في كل من المجالات المدنية والعسكرية.
● تقنية QuichLaunch - وقت تفعيل قصير بدون الحاجة إلى معايرة خارجية.
● الطول الموجي الأمثل - يحسن الحساسية بنسبة 50٪ بنفس الهيكل والحجم والتكلفة.
● عزل الضوضاء والضغط - يقلل بشكل كبير من زاوية المشي العشوائي.
● تقنية SelfTrack - تعمل على تحسين النطاق الديناميكي للدوران
التطبيقات
● الطائرات بدون طيار / AUV / الهليكوبتر ● الأسلحة النووية التكتيكية ● الملاحة الجوية والفضائية
● نظام ملاحة متكامل ● استقرار المنصة بالقصور الذاتي ● ملاحة السيارة
| رقم. | معامل | F70-400 | وحدة | ملاحظات | ||||||
| 1 | أقصى معدل للزاوية | ± 500 | ° / ثانية | |||||||
| 2 | عامل المقياس |
45000 × (1 ± 10٪) |
SP / ° / ثانية | |||||||
| 3 | عامل مقياس اللاخطية في درجة حرارة الغرفة | ≤50 | جزء في المليون | @ 25 ℃ |
||||||
| 4 | قابلية تكرار عامل القياس في درجة حرارة الغرفة | ≤50 | جزء في المليون | @ 25 ℃ | ||||||
| 5 |
التكرار عامل المقياس بالكامل درجة الحرارة
|
≤150 | جزء في المليون | -40 درجة مئوية ~ + 70 درجة مئوية | ||||||
| 6 | استقرار التحيز في درجة حرارة الغرفة | ≤0.15 |
10 ثوانى 1σ ، ° / ساعة |
@ 25 ℃ | ||||||
| 7 | التكرار التحيز في درجة حرارة الغرفة | ≤0.15 | 1σ ، ° / ساعة | تحيز | ||||||
| 8 | التكرار التحيز في درجة حرارة البذرة | ≤0.35 | 1σ ، ° / ساعة | -40 درجة مئوية ~ + 70 درجة مئوية | ||||||
| 9 | وقت التنشيط | 0 | دقيقة | |||||||
| 10 | قيمة الانحياز أثناء الاهتزاز / قبل الاهتزاز / بعد الاهتزاز | ≤0.5 | ° / ساعة | |||||||
| 11 | قيمة التحيز قبل / بعد الاهتزاز) | ≤0.5 | ° / ساعة | |||||||
| 12 | الحساسية المغناطيسية | ≤0.3 | ° / ساعة / Gs | اختياري | ||||||
| 13 | اهتزاز |
20 هرتز 2000 هرتز
|
هرتز / 10 دقيقة | |||||||
| X | ص | ض | ||||||||
|
اهتزاز نطاق |
||||||||||
| 14 | تأثير | 15 جم (3 مرات) | نصف موجة جيبية / 11 مللي ثانية | |||||||
| ± X | ± ص | ± ض | ||||||||
متطلبات البيئة
| مزود الطاقة | + 5 فولت | -5 فولت |
| تذبذب الجهد | 4.75 فولت ~ 5.25 فولت | -4.75 فولت ~ -5.25 فولت |
| تموج الجهد المقنن | 20mV | 20mV |
| استهلاك الطاقة | 1.5 أ | 0.6 أ |
أبعاد
