| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | NF701 |
| الـ MOQ: | 1 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 500 / شهر |

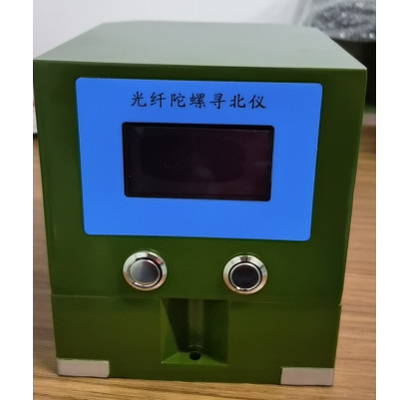

0.1 درجة شمالية بحث عن جهاز استشعار دقة
المتطلبات البيئية
1) درجة حرارة العمل: -40 درجة مئوية + 65 درجة مئوية
2) درجة حرارة التخزين: -45°C+70°C.
3) الرمال والغبار: في ظل الظروف الرملية والغبارية المحددة في المادة 2 من GJB150.12، لا يجوز أن تحدث الظروف التالية في جهاز تحديد الشمال لجهاز التشغيل الجيروسكوبي بالألياف الضوئية:
a. المنظمة ضيقة جداً أو عالقة أو معطلة.
المكونات الكهربائية ذات الدائرة القصيرة أو غير قادرة على العمل بشكل طبيعي.
c. الأجزاء الميكانيكية الداخلية مغبارة.
4) ضباب الملح
يجب أن يلبي جهاز العثور على الشمال بالصمغ البصري ظروف رش الملح في GJB15011.
5) الظروف البيئية الرطبة والحارة
الرطوبة النسبية: 95%؛ درجة الحرارة: 30±2 ̊C؛ وقت التخزين 72 ساعة.
يجب أن تكون مقاومة العزل لا تقل عن 2 MΩ ، ويجب ألا يتآكل سطح المعدن ، ويجب ألا تكون الطبقة مغشوشة أو مقشرة ، ويمكن أن تعمل بشكل طبيعي.
6) بيئة الاهتزاز
متطلبات بيئة اهتزازات المسح الجيوبي
نطاق التردد: 5 هرتز ~ 5.5 هرتز ، تحريك الاهتزاز (تردد مزدوج) 25.4 ملم
نطاق التردد: 5.5Hz ~ 200Hz ، تسارع الاهتزاز 1.5g ؛
وقت الفحص: 12 دقيقة
اتجاه الاهتزاز: ثلاثة محاور (محور X، محور Y، محور Z)
كل محور: 2 ساعة
7) تأثير الظروف البيئية
شكل موجة الاصطدام: نصف نبضات الصينية
التسارع القصوى: 20g، عرض النبض 11ms،
عدد الاصطدامات لكل محور (محور X، محور Y، محور Z): 3
8) الظروف البيئية للصدمة
التسارع القصوى: 10g
عرض النبض: 16ms
معدل الاصطدام: المحور الرأسي 80 مرة / دقيقة
أوقات الاصطدام: 1000±10 مرة
اتجاه الاصطدام: مستوى التثبيت الرأسي
9) المتطلبات البيئية للسيارات الرياضية
السيارة الرياضية للطرق لديها مدى 500 كم. في:
الطريق الترابى والطريق الحصى: السرعة 20-30 كم / ساعة، 300 كم.
طريق الأسفلت وطريق الخرسانة: سرعة المركبة هي 30-40 كم / ساعة ، 200 كم.
10) التوافق الكهرومغناطيسي
التوافق الكهرومغناطيسي يشير إلى المتطلبات ذات الصلة من GJB151A-97 "متطلبات الانبعاثات الكهرومغناطيسية والحساسية للمعدات العسكرية والأنظمة الفرعية".
11) المجال المغناطيسي
يجب أن تفي خصائص أداء جهاز تحديد الشمال في ظل شروط كثافة الحث المغناطيسي (3±0.5) × 10-4T بمتطلبات المؤشر الفني.
الأداء الكهربائي
1) مقاومة العزل
يجب أن لا تقل مقاومة العزل بين الدوائر المستقلة لجهاز تحديد الشمال الجيرو، وبين الدوائر والغطاء عن 100 MΩ في ظل الظروف الجوية القياسية.
| المعلمات التقنية الرئيسية | ||
| المعلمات | FNF701 | الوحدة |
| دقة البحث عن الشمال (1σ) | ≤0.1 | ° |
| الشمال يبحث عن الوقت | ≤ 3 | دقيقة |
| الدقة الأفقية (الموقع والطائرة) | ≤0.05 (1σ) | ° |
| خطية دائرية (1σ) | ≤0.1 | ° |
| وقت إعداد تشغيل | 6 | دقيقة |
| واجهة | RS422 | / |
| الوزن | <5.5 | كيلوغرام |
| البعد | 150 × 170 × 172 | ملم |
| وضع العمل |
بعد تشغيل الكهرباء، فإنه يبدأ اختبار الذات. تم الانتهاء، وسوف تستجيب إلى الحاسوب العلوي شمال والشمال يبحث عن القيادة سيتم إرسال النتيجة إلى الكمبيوتر العلوي |
|
| متطلبات البيئة | ||
| درجة حرارة العمل | -40 ~ +65 | درجة مئوية |
| درجة حرارة التخزين | -45 ~ +70 | درجة مئوية |
| الرطوبة النسبية | 95 | % |
| مظهره | يجب ألا يكون السطح المعدني صدئًا ، ولا يجب أن يسبب الطلاء بثور أو قشر. | |
| الأداء الكهربائي | ||
| إمدادات الطاقة | 24±4 فولت | |
| استهلاك الطاقة | <30 واط | |
| مقاومة العزل |
يجب أن تكون مقاومة العزل بين الدوائر الفردية لجهاز تحديد الشمال الجيرو والدائرة والمحفظة لا تقل عن 10 MΩ في ظل درجات جوية قياسية. الشروط |
|
| قابلية الصيانة | ||
| MTBF | ≥ 1000 | الساعات |
| MTTR | ≤30 | دقيقة |
واجهة خارجية
1.1.1 مع مدخل طاقة 24V±4V.
1.1.2 مع وظيفة خروج الميناء التسلسلي، يتم تعريف خروج الميناء التسلسلي على النحو التالي:
يستخدم منفذ الاتصال الخارجي شكل واجهة متسلسلة RS422 ، مع 1 بت بدء ، 8 بتات بيانات ، 1 بت توقف ، بدون تعادل ، ومعدل بوود 9600bps. البيانات في تنسيق ASIC.
