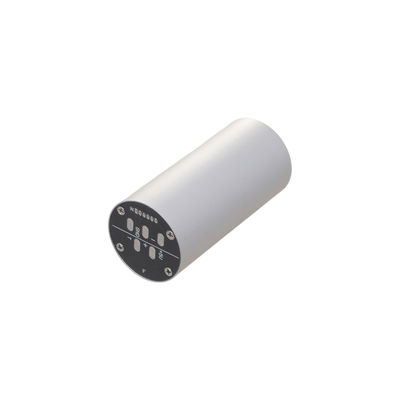

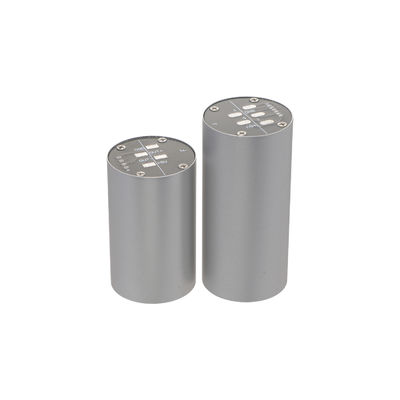

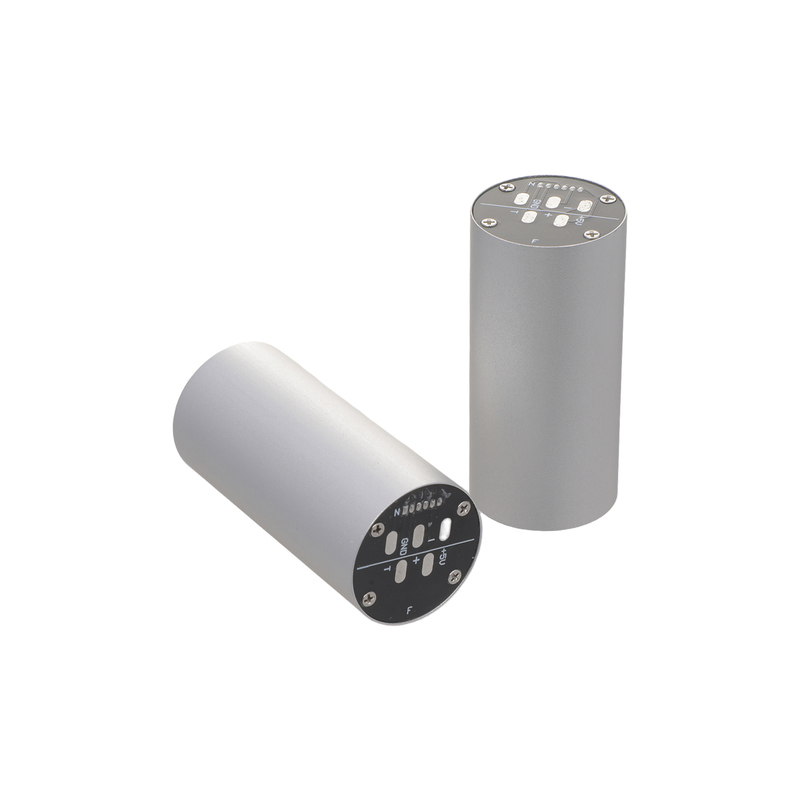

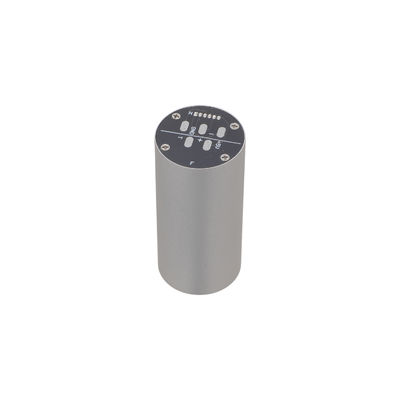

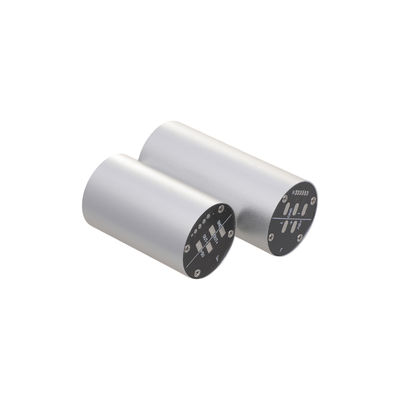

جهاز تحريك ذو دقة عالية للألياف البصرية لمسح خطوط الأنابيب تحت الأرض

جهاز تحريك ذو دقة عالية للألياف البصرية لمسح خطوط الأنابيب تحت الأرض

اسم العلامة التجارية:	Firepower
رقم الطراز:	MFOG-091A
الـ MOQ:	1
شروط الدفع:	T/T ، L/C.
القدرة على التوريد:	1000 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

التكرار الصفري للانحياز:

≤2 °/h

استقرار التحيز الصفري:

≤2 °/h

مشي عشوائي:

0.04 درجة/√ساعة

يتراوح:

300 درجة / ثانية

عامل المقياس غير الخطية:

≤ 1000 جزء في المئة

نطاق القياس:

± 300 درجة / ثانية

درجة حرارة التخزين:

-55~+85 درجة مئوية

مقاومة الاهتزاز:

20 غرام

نطاق درجة حرارة التشغيل:

-40 درجة مئوية إلى +70 درجة مئوية

الموصل:

دبوس/وسادة لحام

تفاصيل التغليف:

كرتون مع اسفنجة

القدرة على العرض:

1000 / شهر

إبراز:

جهاز استشعار الملاحة الدوار المحور المزدوج

القرص الدوار ثنائي المحور 2 ″

وصف المنتج

جهاز تحريك ذو دقة عالية للألياف البصرية لمسح خطوط الأنابيب تحت الأرض

جهاز FizoptikaVG091A هو جهاز استشعار معدل الزاوية عالي التكامل يجمع بين البصريات والميكانيكا والإلكترونيات على أساس تأثير Sagnac.يستخدم أجهزة الألياف النانوية الصغيرة للكشف عن معدل الزاوية من خلال تحليل فرق المراحل من أشعة الضوء المضادة.

الخصائص الرئيسية

هيكل بسيط بدون أجزاء متحركة أو ملابس
القدرة على البدء السريع
الأبعاد المدمجة: φ24mm × 51.6mm (أسطوانية)
تصميم خفيف الوزن: ≤30g
نطاق درجة حرارة واسع: -40°C إلى +70°C للعمل، -55°C إلى +85°C للتخزين
البناء القوي يقاوم 20 غراما من الاهتزاز العشوائي (20 هرتز ~ 2000 هرتز)
مثالية للتطبيقات التحكم في موقف الناقلة وقياس

مواصفات الأداء

رقم التسلسل	المشروع	مؤشرات الأداء
1	النطاق (°/s)	± 300
2	عامل الحجم	7±0.7mv/°/s
3	عدم خطية عامل المقياس (ppm)	≤1000
4	استقرار الصفر (10s، 1σ، °/H)	≤2
5	التكرارية بدون تحيز (1σ، °/H)	≤2
6	المشي العشوائي الزاوي (°/H 1/2)	≤0.04
7	تعصب صفر (°/s)	≤0.05
8	عرض النطاق 3dB عرض النطاق (هرتز)	≥ 450
9	إمدادات الطاقة (V)	5 + 015
10	استهلاك الطاقة (W)	≤0.7
11	الأبعاد (ملم)	φ24X516

متطلبات إمدادات الطاقة الخارجية

+5 فولت	المواصفات
الجهد	4.85 فولت ~ 5.15 فولت
(ريبل)	20mV
التيار الكهربائي	0.2أ

MFOG-091A تعريف العقدة

الرقم	تعريف	ملاحظة
1	5 فولت
2	أخرج	الناتج التفاضلي
3	خارج +
4	الـ GND	أرضية الطاقة
