| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | IMU3 |
| الـ MOQ: | 1 |
| السعر: | 2000~2500 USD |
| شروط الدفع: | تي / ت |

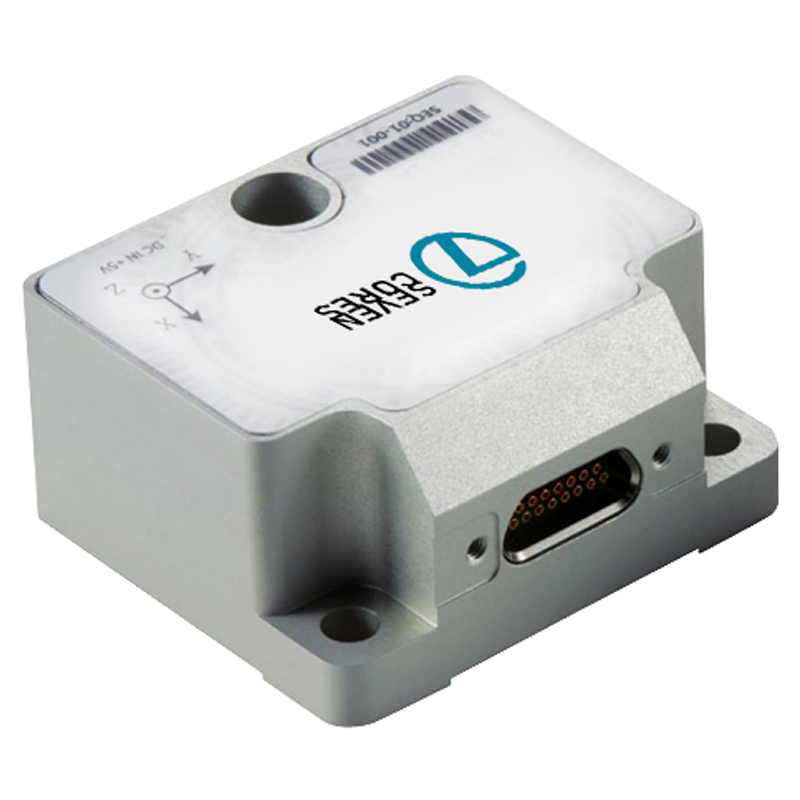

IMU3 عالية الأداء بالقصور الذاتي وحدة الاستشعار استبدال STIM210 النقي IMU 3 محور الدوران 3 محور التسارع
تتكون مجموعة الجيروسكوب الصغير من جيروسكوب ثلاثي المحاور ، ومستشعر درجة الحرارة ، ولوحة معالجة الإشارات ، وهيكل وبرنامج ضروري ، ويستخدم لقياس معدل الزاوي ثلاثي المحاور / المحورين للناقل ، وإخراج ثلاثة تخضع بيانات المعدل الزاوي لتعويض الخطأ (بما في ذلك تعويض درجة الحرارة ، وتعويض زاوية عدم محاذاة التثبيت ، والتعويض غير الخطي وما شابه) من خلال منفذ تسلسلي RS-422 وفقًا لبروتوكول اتصال متفق عليه.
رسم الخطوط العريضة للجيروسكوب الصغير
| رقم العقدة | تعريف العقدة | يكتب | يشرح |
| 1 | GND | إمداد | باور جراوند (4) |
| 2 | ExtTrig | الإدخال | مصدر الزناد الخارجي (3) |
| 3 | VSUP | إمداد | نهاية إيجابية لمصدر طاقة المنتج ، مصدر طاقة منظم تيار مستمر + 5 فولت |
| 4 | TxD + | انتاج | المنتج RS422 واجهة طرفية موجبة |
| 5 | TXD- | انتاج | المنتج RS422 واجهة الإخراج السلبية الطرفية |
| 6 | الشاسيه | الشاسيه | المنتج معزول ميكانيكيًا عن أرض الطاقة |
| 7 | GND | الإدخال | سيجنال ارضي (4) |
| 8 | NRST | الإدخال | إعادة الإشارة (2) |
| 9 | RxD- | الإدخال | المنتج RS422 استقبال المحطة الطرفية السلبية |
| 10 | RxD + | الإدخال | المنتج RS422 تلقي واجهة طرفية موجبة |
البعد
