| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | IMU6 |
| الـ MOQ: | 1 |
| السعر: | 3000~6000 USD |
| شروط الدفع: | تي / ت |

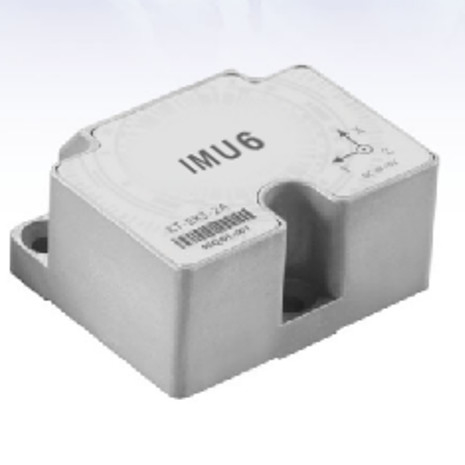

STIM300 Analog MEMS IMU Sensor Low Price Inertial Measurement Sensor 3 مقياس التسارع، 3 الجيرو، درجة حرارة الرأس
مواصفات الجيروسكوب
| المعلم | الوحدة | الوحدة الدولية للطاقة | الوحدة الإضافية |
| نطاق القياس (يمكن تعديله) | °/s | ±400 | ±400 |
|
استقرار التحيز الصفري (@ ألان فاريانس) |
°/ساعة | 1 | 0.5 |
|
استقرار التحيز الصفري (1s ناعمة، 1σ، درجة حرارة الغرفة) |
°/ساعة | 10 | 5 |
|
استقرار التحيز الصفري (10s ناعمة، 1σ، درجة حرارة الغرفة) |
°/ساعة | 5 | 1 |
| خطأ التحيز الصفري على نطاق درجة الحرارة الكامل | °/ساعة | 20 | 10 |
| المشي العشوائي | °/√h | 0.2 | 0.1 |
| إمكانية تكرار مع عدم التحيز | °/ساعة | 10 | 5 |
| حساسية تسارع الانحياز الصفري | °/h/g | 1 | 1 |
| القرار | °/ساعة | 2 | 1 |
| عدم خطية عامل المقياس | ppm | 500 | |
| إمكانية تكرار عامل المقياس | ppm | 500 | |
| الارتباط المتقاطع | % | 0.1 | |
| عرض النطاق | هرتز | 125 | |
إضافة المؤشرات التقنية للجدول
| المعلم | الوحدة | الوحدة المتحركة للطاقة النووية | الوحدة الإلكترونية 6-1y-2 |
| نطاق القياس (يمكن تعديله) | g | ±10 | ±30 |
| استقرار الحياد الصفر (تباين آلان @ 25 °C) | ملغ | 0.02 | 0.05 |
| استقرار الحياد الصفري (1s smoothing) | ملغ | 0.1 | 0.5 |
| استقرار التطرف الصفري (10 ثواني لتسوية) | ملغ | 0.05 | 0.2 |
| خطأ التحيز الصفري على نطاق درجة الحرارة الكامل | ملغ | 1 | 3 |
| المشي العشوائي | m/s/√h | 0.001 | 0.002 |
| إمكانية تكرار مع عدم التحيز | ملغ | 0.1 | 0.5 |
| إمكانية تكرار عامل المقياس | ppm | 500 | |
| عدم خطية عامل المقياس | ppm | 500 | |
| عرض النطاق | هرتز | 125 | |
"IMU6-1y-x" في الرسم هو رمز المنتج. وفقًا لقواعد تسمية المنتج للشركة، "y" في IMU6-1y-x يمكن أن يكون "A"، "B"،"C" أو لا وجود للحرف لتمييز متطلبات مؤشر الأداء المختلفة، و" X "يمكن أن يكون" 1 "،" 2 "،" 3 "و" 4 "لتمييز المنتجات المختلفة بالإضافة إلى نطاقات المتر. "XX-XXX" هو رقم المنتج.
يتم تثبيت IMU6-1y-x IMU من خلال 3 Φ4.4 من خلال الثقوب ، ويتم تثبيتها مع 3 مسامير M4 (مع غسالة الربيع وغسالة مسطحة). عند تثبيت المرفق ،يجب أن يتم إغلاق الشاشة بالمنفذ وتثبيت الكابلفي الشكل A،B هو مستوى معطيات تركيب مجموعة الثبات.
يوصى بأن تكون مسطحة سطح التركيب المقابل لسطح المرجعية لا تزيد عن 0.01 ملم ، ولا تزيد الرأسية عن 0.02 ملم ،ولا يتجاوز خشونة السطح 0.8 ميكرومتر
البعد
