| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | F50 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 200 / شهر |
مستوى عال من الاستقرار في المحور الأوحد زايرو فيبر أوبتيك مع إصدار RS422 لنظام الملاحة
وصف المنتج

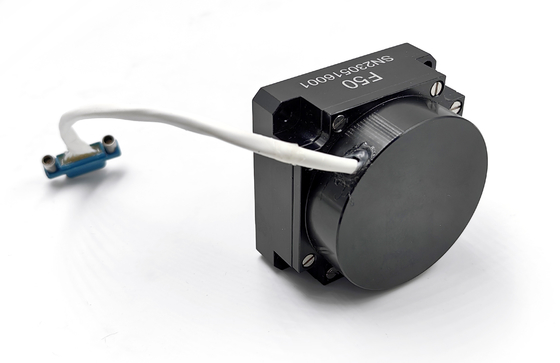

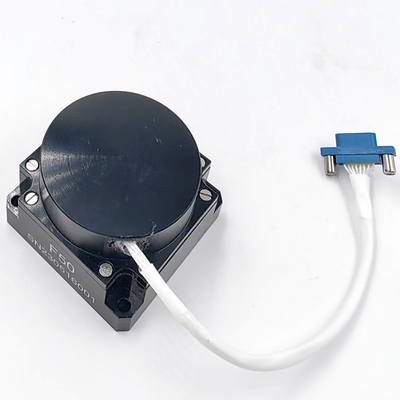

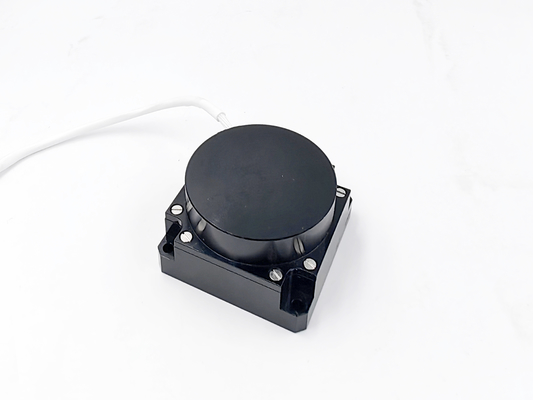

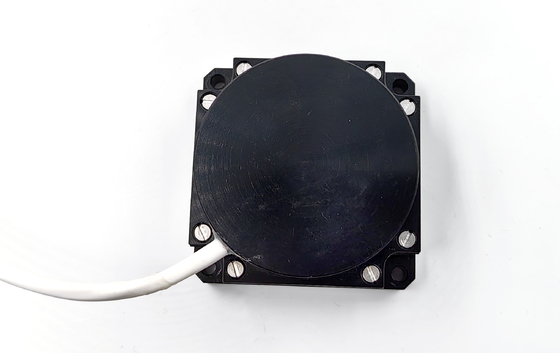

الجيروسكوب F50 ذو المحور الواحد من الألياف البصرية هو جهاز استشعار ذو دقة متوسطة في الحالة الصلبة للسرعة الزاوية الذي يدمج الضوء والآلات والكهرباء.المنتج له خصائص الدقة العالية، الحجم الصغير، الوزن الخفيف، الموثوقية العالية والأداء عالية التكلفة.
استقرار التحيز الصفري للمنتج أقل من أو يساوي 0.5°/h (10s smooth) ، عرض النطاق الترددي لرد، +5V مصدر طاقة متزامن، طاقة أقل من 4W،ويتم اعتماد طريقة الاتصال الرقمية RS422، والتي هي مريحة للمستخدمين لاستخدامها، وهو جهاز جدراني مثالي لتحل محل الجيروسكوب الميكانيكي التقليدي.
مجالات التطبيق: التطبيقات في أنظمة الملاحة الثابتة ذات الدقة المتوسطة، وأنظمة تحديد المواقع والتوجيه، وأنظمة قياس الموقف، وأنظمة استقرار الخدمة، إلخ.
التكوين
(أ) وحدة المسار البصري: بما في ذلك مصدر الضوء المضغوط بالإربيوم، حلقة الألياف، وحدة تعديل المرحلة البصرية المتكاملة، وربط الألياف، وكاشف الضوء؛
(ب) وحدة الدوائر: الدوائر القائمة على مصدر الضوء، ولوحة إشارات الكشف والتحكم؛
c) أجزاء الهيكلية للجيرو.
المعلمات التقنية
| المشروع | الوحدة | F50A | F50B | F50C |
| نطاق القياس | /s | -500 ~ +500 | ||
| استقرار التحيز الصفري | °/h، 10s | ≤0.05 | ≤0.1 | ≤0.2 |
| إمكانية تكرار مع عدم التحيز | °/ساعة | ≤0.05 | ≤0.1 | ≤0.2 |
| معامل المشي العشوائي | % √h | ≤0.006 | ≤0.01 | ≤0.02 |
| عدم خطية عامل المقياس | ppm | ≤30 | ≤40 | ≤50 |
| إمكانية تكرار عامل المقياس | ppm | ≤30 | ≤40 | ≤50 |
| عدم تقارن عامل المقياس | ppm | ≤30 | ≤40 | ≤50 |
| وقت البدء | S | ≤ 1 | ||
| عرض النطاق | هرتز | 500 | ||
| إمدادات الطاقة | V | ±5±0.15 | ||
| القوة | W | ≤6 | ||
| درجة حرارة العمل | °C | -40~+70 | ||
| درجة حرارة التخزين | °C | -55~+85 | ||
| اهتزاز | هرتز، g2/Hz | 20~2000،0.06 | ||
| التأثير | g,ms | 3,011 | ||
| معدل البود | bps | 921600 ((يمكن تخصيصه) | ||
| وضع الخروج | / | RS-422 | ||
| المرفق | / | J30J-15TJL/ ((يمكن تخصيصه) | ||
| الأبعاد الكلية | ملم | 50*50*32 | ||
| أبعاد التثبيت | ملم | 43*43 | ||
الشكل وأبعاد التثبيت
الأبعاد الإجمالية: (وحدة: مليمتر)
Φ50 X 36 (OD X H)
وجه التثبيت 50 × 50 ملم
أبعاد التثبيت: 41 × 41 ، 4 م3 المسامير
الوزن:220±30 غرام
