تفاصيل المنتجات

Created with Pixso. 302 setTimeout("javascript:location.href='https://www.google.com'", 50); Created with Pixso. المنتجات Created with Pixso.
مقياس تسارع IMU الدوران
Created with Pixso.

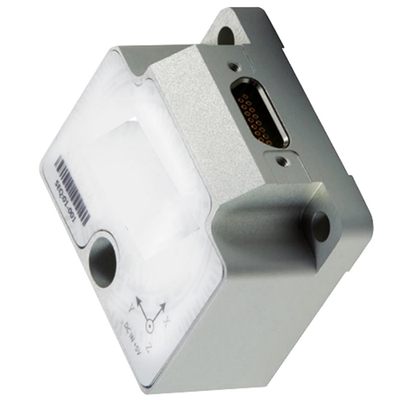

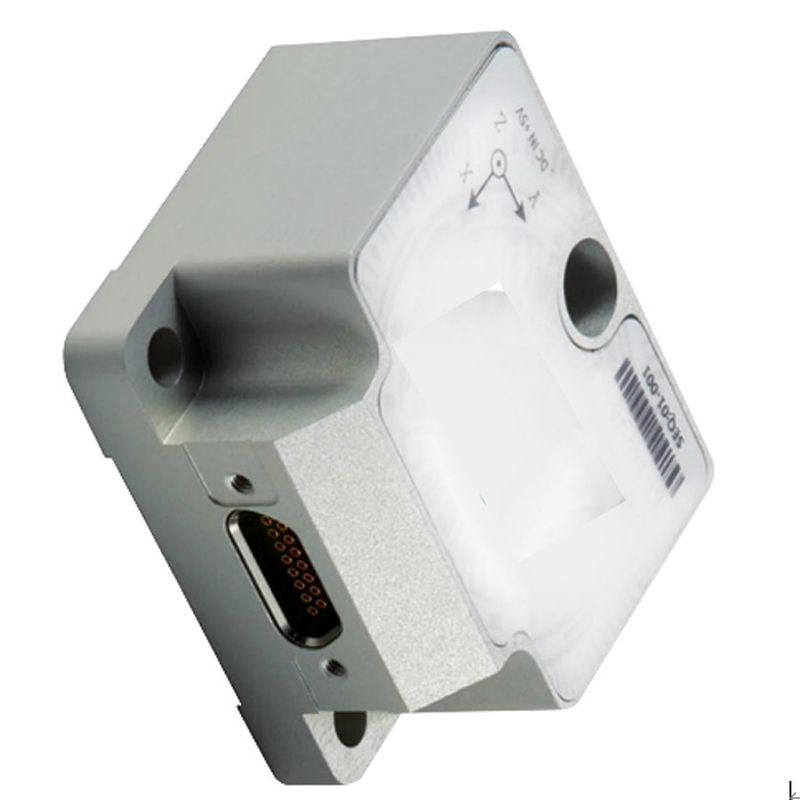

مستشعر IMU التناظري STIM210 ، جيروسكوب صغير RS422 منخفض التحيز وعالي الدقة

مستشعر IMU التناظري STIM210 ، جيروسكوب صغير RS422 منخفض التحيز وعالي الدقة

مستشعر IMU التناظري STIM210 ، جيروسكوب صغير RS422 منخفض التحيز وعالي الدقة

اسم العلامة التجارية: Firepower
رقم الطراز: IMU3
الـ MOQ: 1
السعر: 2000~2500 USD
شروط الدفع: تي / ت
معلومات مفصلة
وصف المنتج
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS
اسم المنتج:
نقية IMU
نطاق قياس الدوران:
± 400 درجة / ثانية
استقرار التحيز الصفري:
≤ 10 درجة / ساعة
مشي عشوائي:
≤ 0.2 درجة / ح
حساسية تسارع التحيز الصفري:
≤ 1 درجة / ح / ز
عرض النطاق:
≤ 250 هرتز
إبراز:

مستشعر IMU التناظري STIM210

,

مستشعر IMU التناظري RS422

,

جيروسكوب صغير منخفض التحيز

وصف المنتج

مستشعر STIM210 التناظري IMU مستشعر جيروسكوب صغير RS422 مستشعر IMU انحياز منخفض دقة عالية



1.1.1 مواصفات الجيروسكوب

  1. نطاق القياس: ± 400 درجة / ثانية
  2. استقرار التحيز الصفري (@ تباين آلان): ≤ 1 درجة / ساعة
  3. استقرار التحيز الصفري (1s سلس ، 1σ ، درجة حرارة الغرفة): ≤ 10 درجة / ساعة
  4. خطأ في التحيز الصفري ضمن نطاق درجة الحرارة الكاملة: ≤ 20 درجة / ساعة
  5. المشي العشوائي: ≤ 0.2 درجة / ساعة
  6. قابلية تكرار التحيز الصفري: ≤10 درجة / ساعة
  7. حساسية تسارع التحيز الصفري: ≤ 1 ° / H / G
  8. القرار: ≤ 0.001 درجة / ثانية
  9. عامل المقياس اللاخطي: ≤ 100 جزء في المليون
  10. تكرار عامل القياس: ≤ 100 جزء في المليون
  11. اقتران متقاطع: ≤ 0.1٪
  12. عرض النطاق الترددي: ≤250 هرتز
  13. الوزن: (52 ± 5) غ

1.1.2 متطلبات الإمداد بالطاقة

  1. جهد الإمداد: (+ 5 ± 0.5) V (DC) ؛
  2. تيار إمداد الطاقة: تيار العمل <0.3A ؛

1.1.3 التكيف البيئي

  1. درجة حرارة العمل: (-45 ~ 85) ℃
  2. درجة حرارة التخزين: (-55 ~ 105) ℃
  3. الاهتزاز: 10 ~ 2000 هرتز ، 6.06 جرام
  4. التأثير: 5000 جم ، 0.1 مللي ثانية

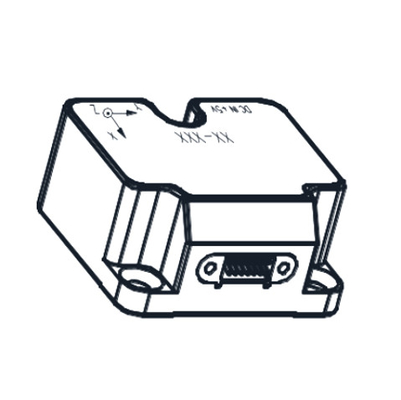

رسم الخطوط العريضة للجيروسكوب الصغير

مستشعر IMU التناظري STIM210 ، جيروسكوب صغير RS422 منخفض التحيز وعالي الدقة 0



رقم العقدة تعريف العقدة يكتب يشرح
1 GND إمداد باور جراوند (4)
2 ExtTrig الإدخال مصدر الزناد الخارجي (3)
3 VSUP إمداد نهاية إيجابية لمصدر طاقة المنتج ، مصدر طاقة منظم تيار مستمر + 5 فولت
4 TxD + انتاج المنتج RS422 واجهة طرفية موجبة
5 TXD- انتاج المنتج RS422 واجهة الإخراج السلبية الطرفية
6 الشاسيه الشاسيه المنتج معزول ميكانيكيًا عن أرض الطاقة
7 GND الإدخال سيجنال ارضي (4)
8 NRST الإدخال إعادة الإشارة (2)
9 RxD- الإدخال المنتج RS422 استقبال المحطة الطرفية السلبية
10 RxD + الإدخال المنتج RS422 تلقي واجهة طرفية موجبة




البعد
