ميكرو نانوفايبر أوبتيك جيروسكوب الصناعية الصف FOG الناتج التناظري

اسم العلامة التجارية:	Firepower
رقم الطراز:	FCG24D
الـ MOQ:	1
السعر:	1600 USD
شروط الدفع:	تي / ت
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

وضع الإخراج:

التناظرية

موصل:

لوحة اللحام

قياس المحور:

الاستهلاك:

≤0.7 واط

إمدادات الطاقة:

5 (± 0.15) فولت

مشي عشوائي:

≤0.1 ° / h (1σ)

تفاصيل التغليف:

إسفنج + صندوق

القدرة على العرض:

100 / شهر

إبراز:

جيروسكوب الألياف البصرية بلوحة اللحام

جيروسكوب الألياف البصرية الصغير النانوي

جيروسكوب الألياف البصرية عالي الدقة

وصف المنتج

جيروسكوب الألياف الضوئية الدقيقة النانوية عالي الدقة منخفض التكلفة

1 النطاق

تحدد هذه الوثيقة المتطلبات والأساليب الخاصة باستخدام وصيانة جيروسكوب الألياف الضوئية الدقيقة النانوية FCG-24 (يُشار إليه اختصارًا بالمنتج).

2 المراجع والمعايير

GJB1649-1993 برنامج التحكم في التفريغ الكهروستاتيكي للمنتجات الإلكترونية

3 التعاريف

لا يوجد.

4 مقدمة عن المنتج

4.1 نظرة عامة على المنتج

جيروسكوب الألياف الضوئية الدقيقة النانوية FCG-24 (المشار إليه فيما يلي باسم هذا المنتج) هو مستشعر معدل زاوي يدمج البصريات مع الإخراج التناظري والميكانيكا والإلكترونيات. يعتمد على تأثير ساجناك، ويدمج مجموعة متنوعة من أجهزة الألياف الدقيقة النانوية، ويدرك عملية الكشف عن طريق الكشف عن الفرق في الطور الناتج عن شعاعين من الضوء ينتشران في اتجاهين متعاكسين ومعالجته وإعادته.

يتكون هذا المنتج بشكل أساسي من مكونات المسار البصري ومكونات الدائرة والمكونات الهيكلية. يتميز بهيكل بسيط، ولا توجد أجزاء متحركة، ولا توجد أجزاء تالفة، وبدء سريع، وحجم صغير، ووزن خفيف وما إلى ذلك. ويمكن تطبيقه على التحكم في الموقف وقياس الحامل.

4.2 التكوين

يتكون المنتج بشكل أساسي من المكونات التالية:

أ) مجموعة مسار بصري؛

ب) لوحة دائرة إشارة الكشف والتحكم؛

ج) هيكل حلقة الألياف الضوئية، والغطاء والأجزاء الهيكلية الأخرى؛

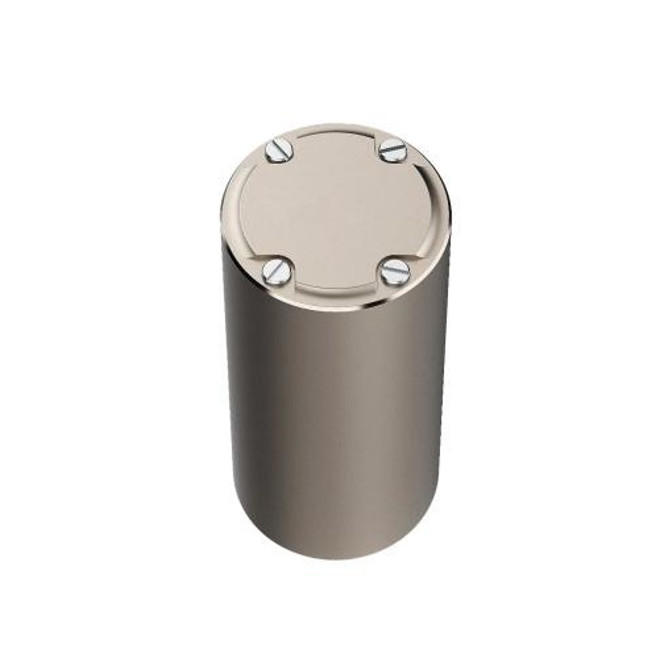

4.3 المظهر والأبعاد

المنتج أسطواني، بأبعاد إجمالية تبلغ φ24 مم × 40 مم

الشكل 1 رسم تخطيطي لجيروسكوب الألياف الضوئية الدقيقة النانوية MFOG-24

4.4 الوزن

≤40 جرام.

4.5 درجة حرارة التشغيل

-40℃~+65℃.

4.6 درجة حرارة التخزين

-55℃~+85℃.

4.7 الاهتزاز العشوائي

مستوى الاهتزاز العشوائي: 20 جرام، نطاق التردد: 20 هرتز ~ 2000 هرتز.

الجدول 1 المعلمات الرئيسية للأداء

العناصر	MFOG24D	الوحدة
وضع الإخراج	تناظري
الموصل	لوحة لحام
المحور	1
الاستهلاك	≤0.7	واط
مزود الطاقة	5(±0.15)	فولت
السير العشوائي	≤0.1	°/√ساعة (1σ)
النطاق	≥500	°/ثانية
التحيز (10 ثوانٍ، 1σ)	≤2	°/ساعة
التحيز (ألان)	≤0.2	°/ساعة
تكرار التحيز (ألان)	≤0.2	°/ساعة
عامل القياس	4	مللي فولت/° /ثانية
عدم خطية عامل القياس	≤1000	جزء في المليون (1σ)
وقت البدء	≤1	ثانية
عرض النطاق الترددي	450	هرتز
درجة حرارة العمل.	-45~+70	℃
درجة حرارة التخزين.	-55~+85	℃
الاهتزاز	20~2000,0.04	هرتز، جم²/هرتز
الأبعاد	Φ24*40	مم
الوزن	≤30	جرام
