| اسم العلامة التجارية: | Firepower |
| رقم الطراز: | 16497 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، L / C. |
| القدرة على التوريد: | 500 / شهر |

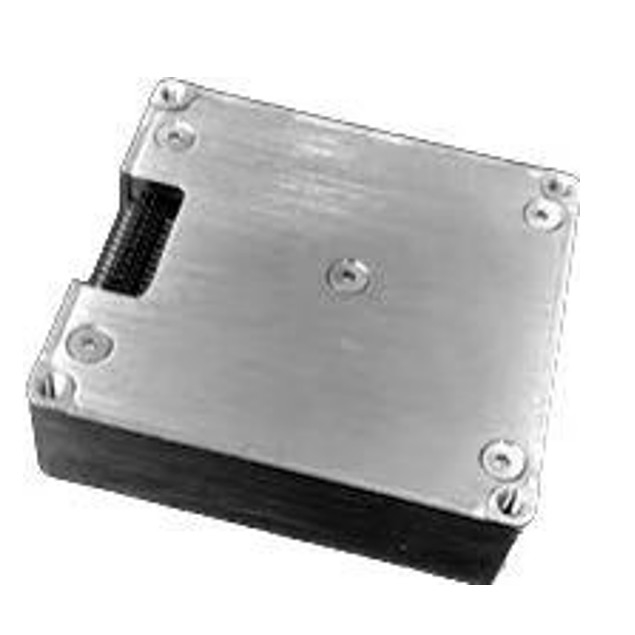

وحدة القياس بالقصور الذاتي القائمة على MEMS مع جيروسكوب MEMS عالي الأداء ومقياس تسارع
16497C-C0-IMU عبارة عن وحدة قياس بالقصور الذاتي تعتمد على تقنية التصنيع الدقيق (MEMS) مع جيروسكوب MEMS عالي الأداء و MEMS
يخرج مقياس التسارع 3 سرعات زاوية و 3 تسارع.
تتميز 16497C-C0-IMU بموثوقية عالية وقدرة قوية على التكيف مع البيئة.من خلال مطابقة البرامج المختلفة ، يمكن استخدام المنتج على نطاق واسع في القيادة الذكية ، والطائرات بدون طيار التكتيكية والصناعية ، والذخيرة الذكية ، والباحث ، والاتصالات المتنقلة ، ورسم الخرائط ، والمنصة الثابتة وغيرها من المجالات.
| معامل | شروط الاختبار | أدنى قيمة قيمة نموذجية | القيمة القصوى | وحدة | |
| نطاق القياس الديناميكي | 500 | º / ثانية | |||
| استقرار التحيز الصفري |
تباين آلان متوسط 10 ثوانٍ (-40 ℃ ~ + 80 ℃ ، درجة حرارة ثابتة) |
1.0 5 |
º / ح º / ح |
||
|
الوتد |
تحيز صفري |
نطاق التحيز الصفري تغير التحيز الصفري على مدى درجة الحرارة الكاملة ○ 1 |
± 0.2 ± 0.06 |
º / ثانية º / ثانية |
|
| عامل المقياس |
دقة عامل المقياس عامل مقياس اللاخطية |
0.3 0.02 |
٪ ٪ FS |
||
| الدقة | 3.052 × 10-7 | º / ق / LSB | |||
| عرض النطاق | 200 | هرتز | |||
| نطاق القياس الديناميكي | 16 |
جم ملجم ملجم ملجم ٪ ٪ FS ز / LSB هرتز |
|||
| استقرار التحيز الصفري |
تباين آلان متوسط 10 ثوانٍ (-40 ℃ ~ + 80 ℃ ، درجة حرارة ثابتة) |
0.1 0.5 |
|||
|
مقياس التسارع |
تحيز صفري |
نطاق التحيز الصفري تغيير التحيز الصفري ضمن نطاق درجة الحرارة الكاملة ، قيمة الذروة إلى الذروة ○ 1 |
2 2 |
||
| عامل المقياس |
دقة عامل المقياس عامل مقياس اللاخطية |
0.3 0.02 |
|||
| الدقة | 1.221 × 10-8 | ||||
| عرض النطاق | 200 | ||||
| واجهة الاتصالات | طريقة واحدة SPI | معدل الباود | 15 | ميغا هيرتز | |
| معامل | شروط الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | القيمة القصوى | وحدة | |
| طريقة واحدة UART | معدل الباود | 230.4 | كيلوبت في الثانية | |||
| طريقة واحدة يمكن | معدل الباود | 1 | ميغا هيرتز | |||
| SPI | 200 | 1000 | هرتز | |||
| تردد أخذ العينات | UART | 200 | هرتز | |||
| علبة | 200 | هرتز | ||||
| الجهد االكهربى | 3.0 | 3.3 | 3.6 | الخامس | ||
| الخصائص الكهربائية | استهلاك الطاقة | 1.5 | دبليو | |||
| تموج | ص | 100 | بالسيارات | |||
| الخصائص الهيكلية | بحجم | 47 × 44 × 14 | مم | |||
| وزن | 50 | ز | ||||
|
استخدم البيئة |
درجة حرارة التشغيل درجة حرارة التخزين اهتزاز
تأثير |
-40 | 80 | ℃ | ||
| -45 | 85 | ℃ | ||||
| 20 ~ 2000 هرتز ، | ||||||
| 6.06 جرام | ||||||
| 1000 جرام ، 0.5 مللي ثانية | ||||||
|
مصداقية |
MTBF | 20000 | ح | |||
| وقت العمل المستمر | 120 | ح | ||||
تعريف قطبية IMU
يتم تحديد 3 جيروسكوبات و 3 مقاييس تسارع كما هو موضح في الشكل أدناه ، ويكون اتجاه السهم موجبًا.
